Szczegóły Produktu:
|
| Nazwa produktu: | Przełącznik gorącego przepływu | Zakres natężenia przepływu: | Woda: 0-3 m/s Powietrze: 0-30 m/s |
|---|---|---|---|
| Czas na rozgrzewkę: | ≤ 3 min | Ciśnienie otoczenia: | 86-106 kPa |
| Wilgotność otoczenia: | 5%～90% | Temperatura otoczenia: | -20 ℃ ~ 60 ℃ |
| Czas odpowiedzi: | ≤ 5S | Zasilacz: | 24VDC |
| High Light: | Przełączniki przepływu termicznego cieczy 106 kPa,106 kPa Przełącznik temperatury gorącego przepływu,przełącznik przepływu wody w turbinie |
||

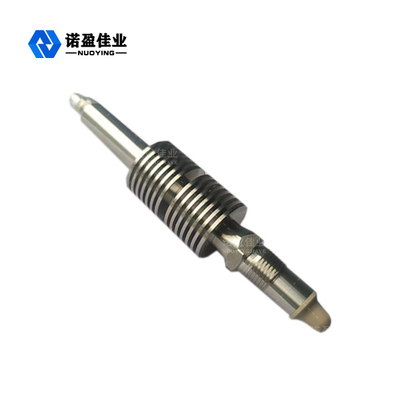

Czujnik przepływu gorącego mierzy temperaturę cieczy w celu określenia zmian natężenia przepływu
Zasada pomiaru gorącego przełącznika przepływu
Termiczne przełączniki przepływu są zaprojektowane w oparciu o zasadę, że zmiana temperatury sondy powoduje różnicę.W sondę wbudowany jest element grzejny i dwa czujniki termiczne, które mają kontakt z medium.Gdy termiczny wyłącznik przepływu działa, element grzejny emituje stałe ciepło.Gdy w rurociągu nie płynie czynnik, ciepło odbierane przez czujnik termiczny jest wartością stałą.Gdy płynie medium, ciepło odbierane przez czujnik termiczny będzie podążać.Zmienia się natężenie przepływu medium, a czujnik termiczny przetwarza sygnał różnicy temperatur na sygnał elektryczny.Gdy natężenie przepływu osiągnie określoną wartość zadaną, termiczny przełącznik przepływu wyprowadza sygnał przełączający.
parametry techniczne Przełącznika przepływu gorącego
| Zasilacz | Napięcie robocze |
15 do 36 V DC Standardowo: 24VDC/0,5A Dopuszczalne tętnienie resztkowe: Upp = 30Mv, Uss <10 mV przy 0 ~ 100Hz Maksymalny poziom hałasu: U przy 500Hz ~ 10KHz Eff = 2,0 mV |
| Prąd roboczy | < 150 mA | |
| Wyjście | Przekaźnik | 220VAC 16A |
| Wydajność | Zakres natężenia przepływu | Woda: 0-3 m/s Powietrze: 0-30 m/s |
| Temperatura otoczenia | -20 ~ 60 ℃ | |
| Wilgotność względna | 45% do 75% | |
| Ciśnienie otoczenia | 86-106 kPa | |
| Średnia temperatura | 0 ~ 60 ℃ | |
| Precyzja | ± 5% | |
| Czas na rozgrzewkę | ≤ 3 min | |
| Czas odpowiedzi | ≤ 5S |
Przegląd Przełącznika przepływu gorącego
Termiczne przełączniki przepływu mogą być używane do monitorowania natężenia przepływu płynu w rurociągu, monitorowania przerw lub zapobiegania biegu jałowym pomp.Termiczne przełączniki przepływu są szeroko stosowane w różnych gałęziach przemysłu, w których konieczne jest monitorowanie natężenia przepływu płynu w rurociągu lub ochrona ważnych urządzeń w przypadku awarii przepływu cieczy, takich jak ochrona pomp wodnych, monitorowanie obwodów oleju smarowego, obwodów chłodniczych i grzewczych, monitorowanie rurociągu pęknięcia, monitorowanie wycieków itp. .
Termiczny przełącznik przepływu mierzy temperaturę cieczy w celu określenia zmiany natężenia przepływu.Gdy ciecz przepływa przez końcówkę czujnika, spadek temperatury jest proporcjonalny do natężenia przepływu.Gdy zmiana natężenia przepływu osiągnie wartość zadaną użytkownika, stan przełącznika zmieni się, aby wyświetlić sytuację na drodze.
