Szczegóły Produktu:
|
Typowym zastosowaniem: | Brak mieszania cieczy, kurzu | Materiał anteny: | Typ słupa, PTFE, 304 (opcjonalnie) |
---|---|---|---|
Skala: | 6m | Średnia temperatura: | -40~+130℃,-40~+250℃ |
Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Dokładność pomiaru: | 0,05%-0,1% FS |
Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | ||
High Light: | Radarowy nadajnik poziomu IP67,radarowy nadajnik poziomu cieczy,radarowy nadajnik poziomu 6m |

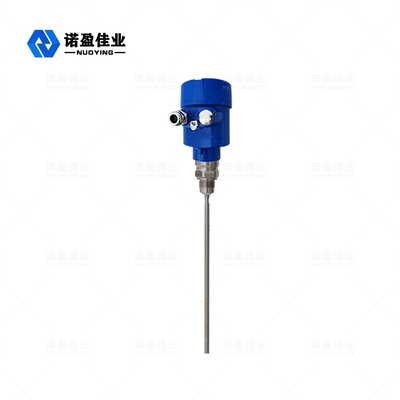

IP67 Brak mieszania cieczy, pyłu Radarowy przetwornik poziomu NYRD702
Zasada działania radarowego przetwornika poziomu NYRD702
Impuls mikrofalowy o wysokiej częstotliwości wysyłany przez radar falowodowy rozchodzi się wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta).Natrafiając na mierzony ośrodek, powoduje odbicie na skutek nagłej zmiany stałej dielektrycznej, a część energii impulsu jest odbijana z powrotem.Odstęp czasu pomiędzy impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości od mierzonego medium.
Wejście:
Odbity sygnał jest przesyłany do obwodu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez impuls mikrofalowy na powierzchni materiału.Prawidłowe rozpoznawanie sygnału echa jest realizowane przez oprogramowanie impulsowe.
Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:
D=C×T/2 (C to prędkość światła).
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:
L=ED
Wyjście:
Jest on ustawiany przez wprowadzenie pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Funkcja projektowania radarowego przetwornika poziomu z przewodnikiem NYRD702
1. Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Pomiar kontaktowy, wysoka dokładność pomiaru, dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu temperatura zewnętrzna, taka jak temperatura medium i adhezja.
2. Różnorodność trybów połączeń procesowych i typów elementów wykrywających sprawia, że mierniki poziomu z radarem z falą kierowaną serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takie jak media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.
3. W trybie pracy impulsowej produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametry techniczne radarowego przetwornika poziomu NYRD702
Typowym zastosowaniem | Brak mieszania cieczy, kurzu |
Materiał anteny | Typ słupa, PTFE, 304 (opcjonalnie) |
Skala | 6m |
Dokładność pomiaru | 0,05%-0,1% FS |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Średnia temperatura | -40~+130℃,-40~+250℃ |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
Pole zastosowania radarowego przetwornika poziomu NYRD702
1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.
2.Pole naftowe: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania ropy rafinowanej, osadniki, zbiorniki na ścieki itp.
3.Chemical: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku itp.
4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.
5.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
6.Papier: silos surowcowy, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.
7.Inne: kamieniołomy, ochrona środowiska, przemysł stoczniowy i inne branże.
