Szczegóły Produktu:
|
Model produktu: | NYSP-UK862 | Długość sondy: | 500mm |
---|---|---|---|
Zasilacz: | 24VDC, 220V AC | Temperatura otoczenia: | -40 ~ + 80 ℃ |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Opóźnienie: | 0 ~ 30 s regulowany |
Alarm: | Górna lub dolna granica, regulowana na miejscu | Klasa przeciwwybuchowa: | ExiaIICT6Ga, ExdIICT6Gb |
High Light: | Prętowy czujnik poziomu przenikania RF,płynny przełącznik poziomu przenikania RF,przełącznik poziomu przenikania RF 24VDC |

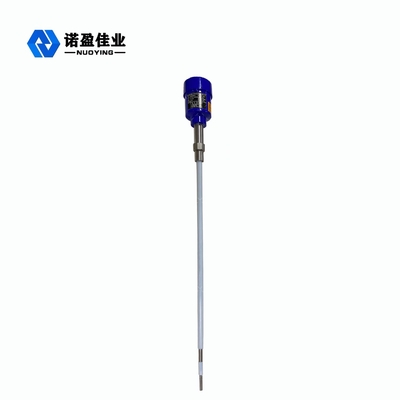

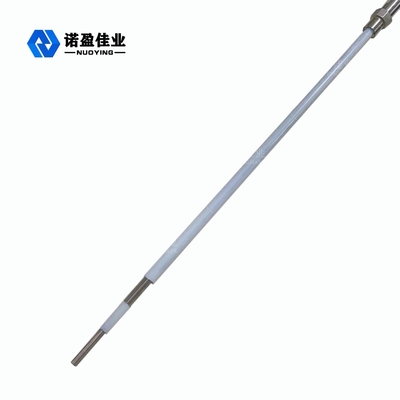

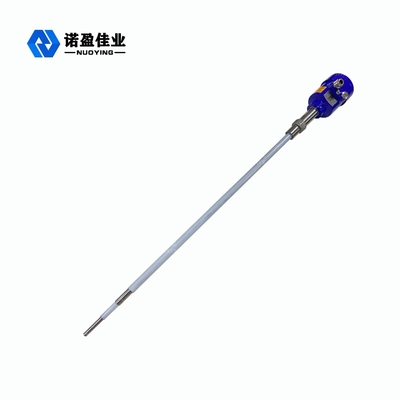

Inteligentny przełącznik poziomu przenikania RF Przełącznik poziomu cieczy Kontrola poziomu wody
Częstotliwość radiowaAdmitancjaSczarownica opis
Zasada działania przełącznika poziomu admitancji na częstotliwości radiowej opiera się na technologii pojemnościowej częstotliwości radiowej (RF).Do sondy przykładana jest częstotliwość radiowa i poprzez ciągłą analizę określane są skutki wywołane przez otaczające środowisko.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodnictwo różni się od przewodnictwa powietrza, gdy sonda styka się z materiałem, zmienia się całkowita impedancja odbita przez małe przesunięcie pojemności.Ponieważ sonda pod napięciem i ścianka pojemnika stanowią dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałem dielektrycznym, gdy powietrze (którego stała dielektryczna wynosi 1,0) zostaje zastąpione innym materiałem (dielektrykiem stała > 1), Efekt pojemnościowy jest wzmocniony, zmieniając w ten sposób impedancję aplikacji.Oznacza to, że zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustaloną przez ustawienie czułości (obwód).
Częstotliwość radiowaAdmitancjaSczarownica Zasada działania
Prawidłowe ustawienie czułości przełącznika poziomu admitancji RF wpłynie na prawidłową zmianę wyjścia czujnika.Obwód sondy Null-KoTeTM może spowodować, że obwód pomiarowy zignoruje materiał nagromadzony na sondzie.W przeciwnym razie spowoduje to awarię czułości.Obwód Null-KoTeTM jest wzbudzany tym samym potencjałem częstotliwości radiowej przyłożonym do sondy czujnikowej.Ponieważ prąd nie może płynąć z tym samym potencjałem, obwód Null-KoTeTM przerywa przepływ prądu, który normalnie płynąłby od zasilanej sondy przez materiał sypki do ściany naczynia.Mierzy on materiał wokół sondy pod napięciem, a nie nagromadzony materiał.
Częstotliwość radiowa AdmitancjaSczarownicaParametr techniczny
Typowym zastosowaniem | Alarmy wysokiego i niskiego poziomu dla cieczy, pyłów, cząstek, ciał stałych i innych mediów |
Model produktu | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
Formularz sondy | Typ kabla, typ pręta, typ płaski |
Materiał sondy | 304, 316, PTFE, ceramika (opcjonalnie) |
Długość sondy | 500 mm (długość można dostosować do warunków na miejscu) |
Zasilacz | 24VDC, 220V AC |
Wyjście sygnału | Wyjście dwubiegunowego przekaźnika dwukierunkowego (DPDT), 5A 24V DC lub 5A 220VAC |
Temperatura otoczenia | -40 ~ + 80 ℃ |
Temperatura procesu | -40~+130℃, -184~+260℃,>+260℃ wybierz ceramiczną sondę wysokotemperaturową |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Proces łączenia | Gwint, wspornik, kołnierz (opcjonalnie) |
Opóźnienie | 0 ~ 30 s regulowany |
Ochrona przed utratą mocy | Normalnie otwarty, normalnie zamknięty, przełączany na miejscu |
Wrażliwość | 0,5pf ~ 750pf |
Alarm błędu | Górna lub dolna granica, regulowana na miejscu |
Stopień ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwagi: Produkty można dostosować do specyficznych wymagań użytkowników!
