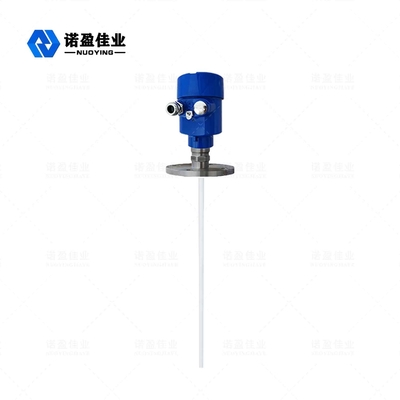

Radarowy przetwornik poziomu cieczy typu słupowego 6GHz NYRD802

Zdyskontowany radarowy przetwornik poziomu cieczy 6 GHz NYRD802

Zasada działania radarowego nadajnika poziomu 6GHz NYRD802

Bardzo krótkie impulsy mikrofalowe o bardzo niskiej energii są nadawane i odbierane przez system antenowy.Fale radarowe poruszają się z prędkością światła. Czas działania można zamienić na sygnał poziomu za pomocą elementów elektronicznych.Specjalna metoda wydłużania czasu może zapewnić stabilny i dokładny pomiar w bardzo krótkim czasie.

Nawet jeśli w złożonych warunkach pracy występuje fałszywe echo, echo poziomu materiału można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesorowej i oprogramowania do debugowania.

Wejście:

Antena odbiera odbity mikro impuls i przesyła go do układu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiału.Prawidłowe rozpoznawanie sygnału echa jest uzupełniane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.

Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:

D=C×T/2(C to prędkość światła)

Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:

L=ED

Wyjście:

Jest on ustawiany przez wprowadzenie pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.

Funkcja projektowania radarowego nadajnika poziomu 6 GHz NYRD802

1. Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Produkt może być stosowany w różnych złożonych warunkach pracy.

2. Funkcja „uczenia się fałszywego echa” umożliwia przyrządowi dokładną identyfikację prawdziwego echa w warunkach wielu fałszywych ech, aby uzyskać dokładne wyniki pomiarów.

3. Różne tryby połączeń procesowych i typy komponentów wykrywania można dostosować do wymagań klienta.

4. W trybie pracy impulsowej produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.

Parametry techniczne radarowego nadajnika poziomu 6GHz NYRD802

Radarowy nadajnik poziomu 6GHz NYRD802Pole aplikacji

1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.

2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki na ścieki, zbiorniki płuczki wiertniczej itp.

3.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.

4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.

5. Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, powodzie miejskie itp.

6. Artykuły spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania cukru surowego, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp.

7.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.

8. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.

9.Papier: silos na surowce, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.

10.Inne: kamieniołom, kopalnia węgla, ochrona środowiska, przemysł stoczniowy i inne.
