Szczegóły Produktu:
|
| Typowym zastosowaniem: | Silna żrąca ciecz | Materiał anteny: | PFA (opcjonalnie) |
|---|---|---|---|
| Skala: | 30M | Średnia temperatura: | -40 ~ + 130 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 1,0 MPa | Proces łączenia: | Kołnierz (opcjonalnie) |
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Interfejs elektryczny: | M20×1,5, 1/2 NPT |
| High Light: | Radarowy czujnik poziomu pręta,przetwornik ciśnienia cieczy 26 GHz,radarowy czujnik ciśnienia cieczy |
||

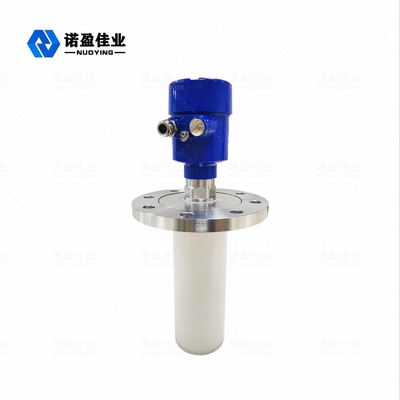

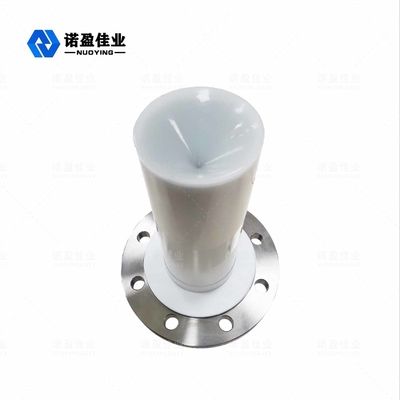

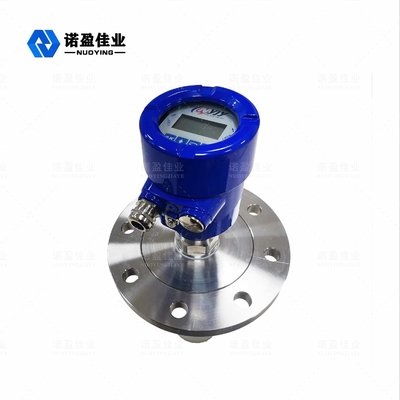

Prętowy przetwornik poziomu cieczy 26 GHz NYRD86
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD86
Antena pozycjonująca obiekt radarowy emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium, jest ona odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
Dane pomiarowe: Dolna powierzchnia spirali lub powierzchnia uszczelniająca kołnierza.
Funkcja projektowania radarowego nadajnika poziomu 26 GHz NYRD86
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
Parametry techniczne nadajnika poziomu radaru 26 GHz NYRD86
| Typowym zastosowaniem | Silna żrąca ciecz |
| Materiał anteny | PFA (opcjonalnie) |
| Skala | 30m |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 130 ℃ |
| Proces łączenia | kołnierz (opcjonalnie) |
| Ciśnienie procesowe | -0,1 ~ 1,0 MPa |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
Pole zastosowania nadajnika poziomu radarowego NYRD86 26 GHz
1. Elektrownie: zbiorniki, pompy silosowe, zbiorniki oleju itp.
2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki na ścieki itp.
3.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.
5. Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, powodzie miejskie itp.
6. Artykuły spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania cukru surowego, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp.
7.Pharmaceuticals: Separatory, zbiorniki fermentacyjne itp.
8. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.
9.Papier: silos na surowce, wieża magazynowa, silos do przechowywania materiałów chemicznych itp.
10.Inne: kamieniołomy, ochrona środowiska, przemysł stoczniowy i inne branże.
