Szczegóły Produktu:
|
| Typowym zastosowaniem: | Cząstki stałe pyłu | Materiał anteny: | 316L (opcjonalnie) |
|---|---|---|---|
| Skala: | 80M | Zasilacz: | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura: | -40 ~ + 130 ℃ | Proces łączenia: | kołnierz, zacisk (opcjonalnie) |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... |
| High Light: | Stały radarowy nadajnik poziomu,polerowany radarowy miernik poziomu,radarowy nadajnik poziomu 26 GHz |
||

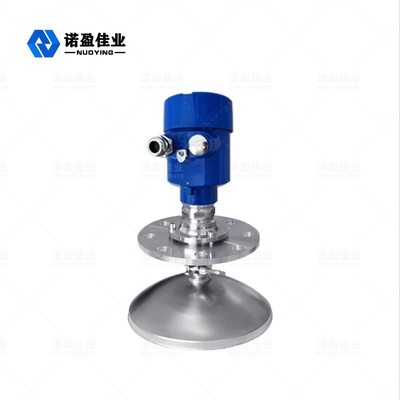

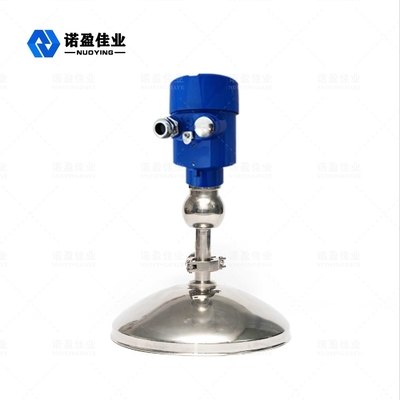

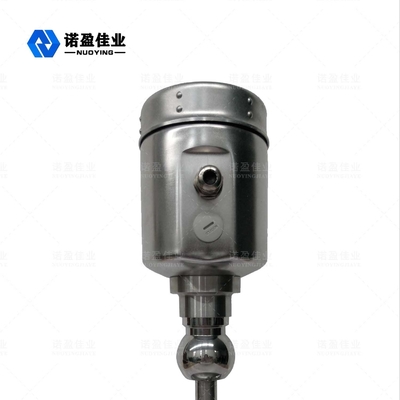

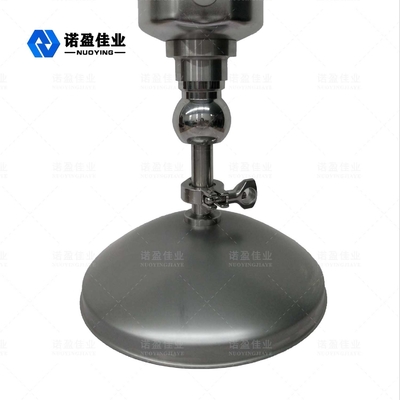

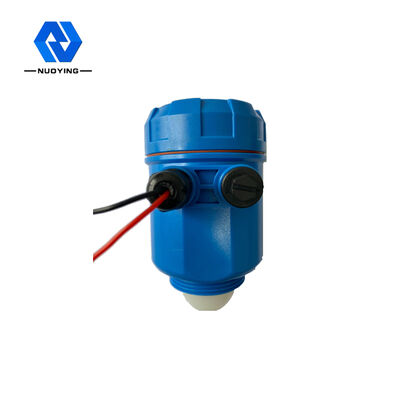

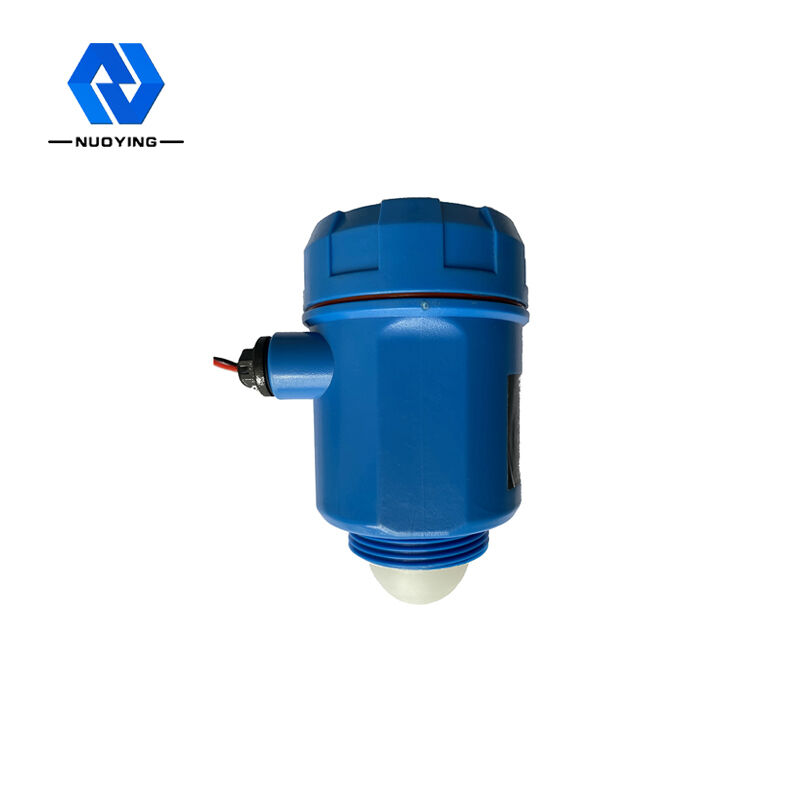

Gorąca sprzedaż polerowana powierzchnia typu Solid 26GHz NYRD810 Radarowy nadajnik poziomu
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD810
Radarowy miernik poziomu Czujnik z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80m.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, dzięki czemu przyrząd może być używany w kotle reakcyjnym, stałym pojemniku i niektórych złożonych warunkach pomiarowych.
Antena pozycjonująca obiekt radarowy emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium, jest ona odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
Dane pomiarowe: Dolna powierzchnia spirali lub powierzchnia uszczelniająca kołnierza.
Funkcja projektowania radarowego przetwornika poziomu NYRD810 26 GHz
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
26GHz NYRD810 Radarowy nadajnik poziomu Parametry techniczne
| Typowym zastosowaniem | Cząsteczki pyłu stałego |
| Materiał anteny | 316L (opcjonalnie) |
| Skala | 30m, 80m (opcjonalnie) |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 130 ℃ |
| Proces łączenia | kołnierz, zacisk (opcjonalnie) |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD810 Radarowy nadajnik poziomu Pole aplikacji
1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.
2.Chemiczny: silos surowcowy, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
3.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.
4. Artykuły spożywcze: zbiornik na cukier surowy itp.
5.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
6.Papier: silos surowcowy, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.
7.Inne: kamieniołom, kopalnia węgla, ochrona środowiska, przemysł stoczniowy i inne branże.
