Szczegóły Produktu:
|
| Typowym zastosowaniem: | Łatwa krystalizacja, kondensacja, żrąca ciecz, proszek | Materiał anteny: | Antena płytowa, PTFE/316L (opcjonalnie) |
|---|---|---|---|
| Skala: | 40M | Poziom ochrony: | IP67 |
| Średnia temperatura: | -40 ~ + 260 ℃ | Proces łączenia: | Kołnierz (opcjonalnie) |
| Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | ||
| High Light: | Radarowy przetwornik poziomu połączony z kołnierzem,radarowy czujnik poziomu płyty,radarowy czujnik poziomu cieczy 26 GHz |
||

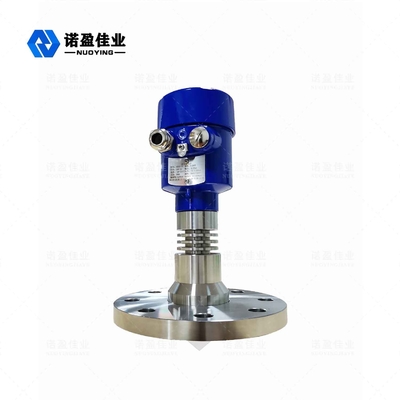

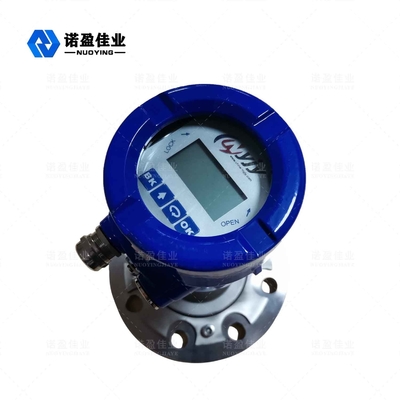

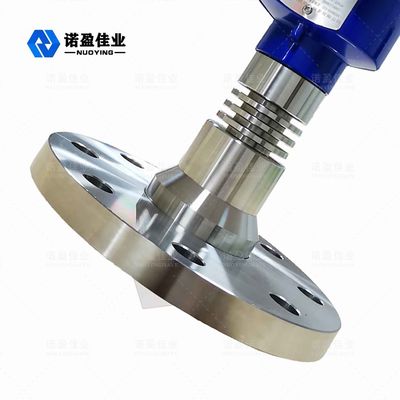

Radarowy przetwornik poziomu 26 GHz NYRD-PB połączony z kołnierzem
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD-PB
Radarowy miernik poziomu Czujnik z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80m.Antena pozycjonująca obiekt radarowy emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium, jest ona odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
Dane pomiarowe: Dolna powierzchnia spirali lub powierzchnia uszczelniająca kołnierza.
Funkcja projektowania radarowego nadajnika poziomu 26 GHz NYRD-PB
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
Parametry techniczne radarowego nadajnika poziomu 26 GHz NYRD-PB
| Typowym zastosowaniem | Łatwa krystalizacja, kondensacja, żrąca ciecz, proszek |
| Materiał anteny | Antena płytowa, PTFE/316L (opcjonalnie) |
| Skala | 40m |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 260 ℃ |
| Proces łączenia | kołnierz (opcjonalnie) |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD-PB Pole aplikacji nadajnika poziomu radaru
1.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
2.Metalurgia: silosy materiałów pomocniczych, zbiorniki buforowe ogniw elektrolitycznych itp.
3. Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, powodzie miejskie itp.
4. Artykuły spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania browaru itp.
5.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
6. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.
7.Inne: kamieniołomy, ochrona środowiska, przemysł stoczniowy i inne branże.
