Szczegóły Produktu:
|
| Typowym zastosowaniem: | Łatwa krystalizacja, kondensacja, silnie żrąca ciecz, proszek | Materiał anteny: | Antena kropli wody, PTFE (opcjonalnie) |
|---|---|---|---|
| Skala: | 40M | Średnia temperatura: | -40 ~ + 260 ℃ |
| Proces łączenia: | Kołnierz (opcjonalnie) | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Interfejs elektryczny: | M20×1,5, 1/2 NPT |
| High Light: | Przetwornik poziomu cieczy 2,0 MPa,radarowy czujnik poziomu kropli wody |
||

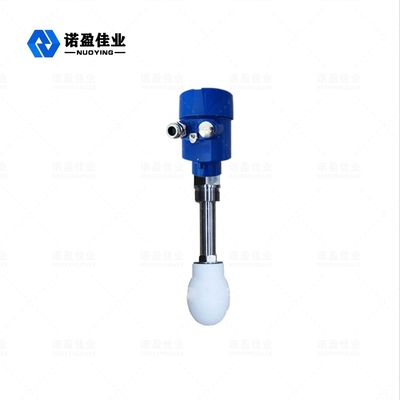

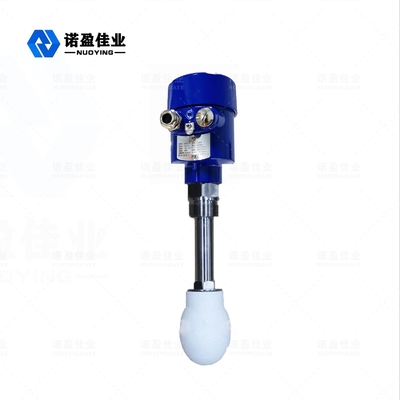

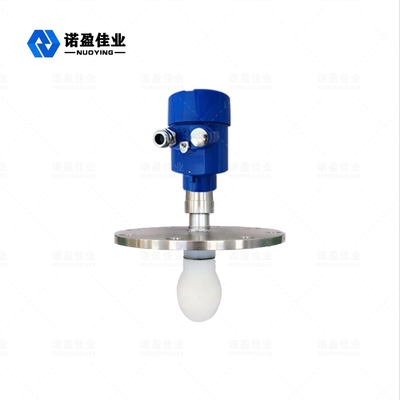

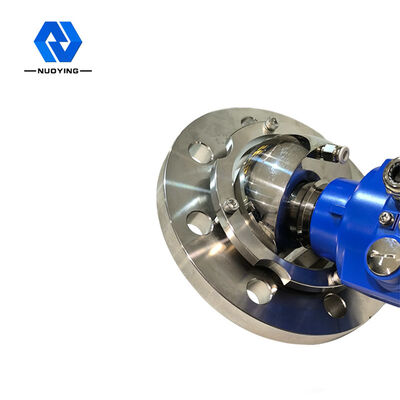

Gorąca sprzedaż typ kropli wody 26GHz NYRD-SD Radarowy nadajnik poziomu
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD-SD
Radarowy miernik poziomu Czujnik z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80m.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, dzięki czemu przyrząd może być używany w kotle reakcyjnym, stałym pojemniku i niektórych złożonych warunkach pomiarowych.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
Dane pomiarowe: Dolna powierzchnia spirali lub powierzchnia uszczelniająca kołnierza.
Funkcja projektowania radarowego nadajnika poziomu 26 GHz NYRD-SD
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
Parametry techniczne przetwornika poziomu radarowego NYRD-SD 26 GHz
| Typowym zastosowaniem | Łatwa krystalizacja, kondensacja, silnie żrąca ciecz, proszek |
| Materiał anteny | Antena kropli wody, PTFE (opcjonalnie) |
| Skala | 70m |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 260 ℃ |
| Proces łączenia | kołnierz (opcjonalnie) |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
