Szczegóły Produktu:
|
| Model produktów: | NYRD703 | Typ anteny: | Typ podwójnego kabla |
|---|---|---|---|
| Materiał anteny: | 304 316 (opcjonalnie) | Temperatura procesu: | -40 ~ 130 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Połączenie procedury: | Kołnierz (opcjonalnie) |
| Poziom ochrony: | IP67 | Klasa przeciwwybuchowa: | Exia II CT6 Ga |
| High Light: | Radarowy czujnik poziomu 1,8 GHz,radarowy miernik poziomu anteny z podwójnym przewodem |
||

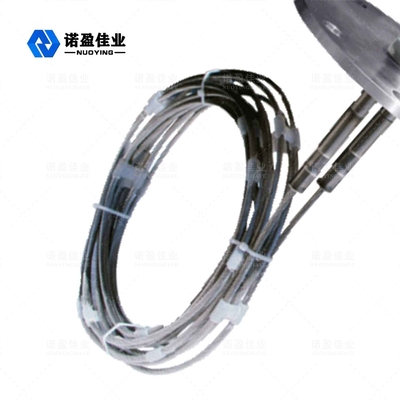

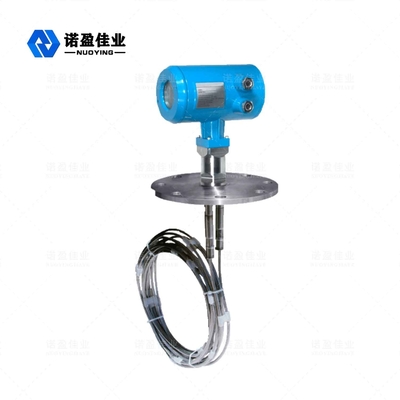

Podwójna antena kablowa NYRD703 1,8 GHz Radarowy miernik poziomu fali z przewodnikiem Duża niebieska obudowa
Zasada działania radarowego miernika poziomu fali NYRD703 1,8 GHz
Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla), a w momencie napotkania mierzonego medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu odbija się z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
NYRD703 1,8 GHz Radarowy miernik poziomu fali prowadzonej Parametr techniczny
| Typowym zastosowaniem |
Ciecze o niskiej stałej dielektrycznej (takie jak metanol, nafta, roztwór polipropylenu, nafta itp.) |
| Częstotliwość transmisji | 1,8 GHz |
| Model produktów | NYRD703 |
| Typ anteny |
Typ kabla podwójnego |
| Materiał anteny | 304 316(opcjonalny) |
| Próbkowanie echa | 55 razy/s |
| Skala | 6m |
| Dokładność pomiaru | ±1mm |
| Zasilacz | 24VDC, 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Połączenie procedury | kołnierz (opcjonalnie) |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 Ga |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników!
NYRD703 1.8GHz Radarowy miernik poziomu z falą kierowaną Cechy konstrukcyjne
1. Miernik poziomu radaru z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
2. Różnorodność metod połączeń procesowych i rodzajów elementów wykrywających sprawia, że mierniki poziomu z falowodowymi falami kierowanymi serii 70X są odpowiednie do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i niska stała dielektryczna.
3. Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
