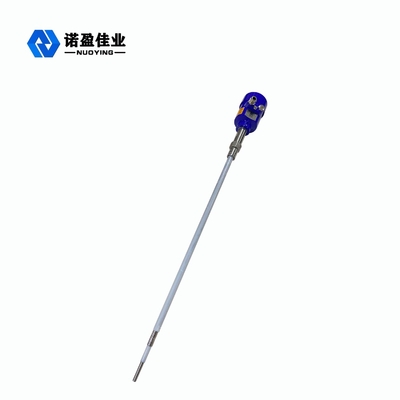

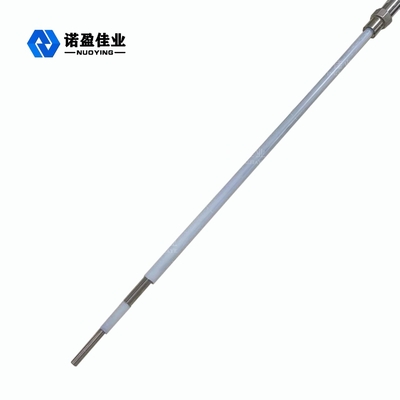

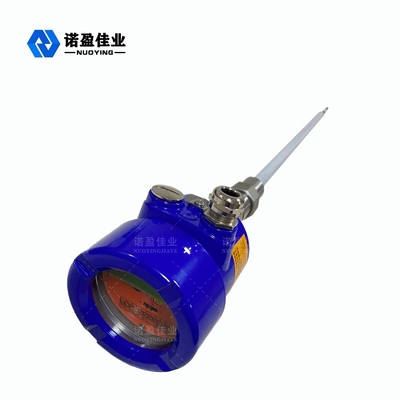

Normalny przełącznik temperatury prętowy typu RF Admitance Level NYSP - UK861

Prętowy przełącznik poziomu temperatury o normalnej temperaturze NYSP - UK861

NYSP-UK861 Zasada działania przełącznika poziomu akceptacji RF

Zasada działania przełączników poziomu przewodności częstotliwości radiowej opiera się na technologii pojemności radiowej (RF).Do sondy przykładana jest częstotliwość radiowa, a wpływ otoczenia jest określany przez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność jest różna od powietrza, całkowita impedancja odzwierciedlona przez małe przesunięcie pojemności zmienia się, gdy sonda styka się z materiałem.Ponieważ sonda pod napięciem i ściana naczynia stanowią dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałami dielektrycznymi, a efekt pojemnościowy jest wzmocniony, gdy powietrze (którego stała dielektryczna wynosi 1,0) zostanie zastąpione dowolnym inny materiał (stała dielektryczna > 1).W ten sposób zmienia się impedancja aplikacji.Oznacza to, że zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód, a następnie porównywany z ramką odniesienia ustaloną przez ustawienie czułości (obwód).Prawidłowe ustawienie czułości przełącznika poziomu przenikalności RF wpływa na prawidłową zmianę sygnału wyjściowego czujnika.Obwód Nul1-KoTeTM sondy umożliwia obwodowi pomiarowemu ignorowanie gromadzenia się materiału na sondzie, który w przeciwnym razie spowodowałby awarię czułości.Obwód Nul1-KoTeTM jest wzbudzany takim samym potencjałem częstotliwości radiowej, jak ten zastosowany do sondy czujnikowej.Ponieważ prąd nie może płynąć z tym samym potencjałem, obwód Nul1-KoTeTM izoluje przepływ prądu, który normalnie płynie z sondy pod napięciem przez ułożony materiał do ściany naczynia.W ten sposób mierzony jest materiał wokół sondy pod napięciem, a nie materiał ułożony w stos.

NYSP-UK861 Funkcja projektowa przełącznika poziomu filtracji RF

1. Wszechstronny: może być stosowany w różnych mediach przewodzących i nieprzewodzących, takich jak ciecze, lepkie materiały, cząstki, proszki i popiół lotny.

2. Antyadhezyjny: Opatentowany obwód antyadhezyjny eliminuje fałszywe sygnały spowodowane przyleganiem materiału.

3. Odłączana sonda: Nie ma połączenia kablowego między kontrolerem a sondą, dzięki czemu kontroler można wyjąć i wymienić w dowolnym momencie bez wpływu na przychodzący lub wychodzący materiał.

4. Odporność na wysoką i niską temperaturę: Nadaje się do środowiska pracy od -184 ℃ do 280 ℃, dostępna jest również sonda ceramiczna do wyższej temperatury;

5. Forma wyjściowa: wyjście sygnału przekaźnika z podwójnym nożem, podczas gdy jest lampka stanu, aby pokazać stan wyjścia, i istnieje funkcja opóźnienia od 0 do 30 sekund.

6. Nieinteligentna diagnoza: po włączeniu obwód instrumentu automatycznie wykrywa, czy stan pracy jest normalny.

NYSP-UK861 RF Admitance Level Switch Parametry techniczne

Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.

NYSP-UK861 Pole zastosowania przełącznika poziomu dopuszczalności RF

1. Maszyny odlewnicze: Wykryj poziom piasku.

2. Środowiskowe uzdatnianie wody: wykrywanie poziomu ścieków.

3. Maszyny hydrauliczne: Wykryj poziom oleju smarującego

4. Maszyny budowlane: Wykryj poziom materiału w silosie cementowym i mieszalniku.

5. Młyn: Wykryj poziom materiału mąki i pszenicy.

6. Fabryka pasz: Wykryj poziom śruty sojowej.

7. Elektrownia: Wykryj poziom materiału popiołu lotnego.

8. Fabryka szkła: Wykryj poziom materiału piasku kwarcowego i potłuczonego szkła.

9. Zakład chemiczny: wykrywa poziom cieczy poliestru, spandexu, kwasu, zasad i innych materiałów chemicznych.

10. Kotłownia: Wykryj poziom wody w bębnie parowym i innych naczyniach ciśnieniowych.

11. Inne okazje: Wykrywanie gazu ziemnego, soku owocowego, ketchupu itp.
