Szczegóły Produktu:
|
Model produktów: | NYSP-L864 | Materiał sondy: | 304+PTFE (opcjonalnie) |
---|---|---|---|
Długość sondy: | 500 mm (długość można dostosować do warunków na miejscu) | Zasilacz: | 24VDC, 220VAC (opcjonalnie) |
Przekaźnik wyjściowy: | wyjście dwubiegunowe, dwukierunkowe (DPDT), 5A, 24V DC lub 5A, 220VAC | Ochrona przed utratą mocy: | otwieranie, zamykanie, przełączanie pola |
Opóźnienie: | 0 ~ 30 s regulowany | Połączenie procedury: | Gwint/kołnierz (opcjonalnie) |
High Light: | Czujnik poziomu antyadhezji,miękki przełącznik poziomu przenikania kabla,przełącznik poziomu typu przenikania RF |

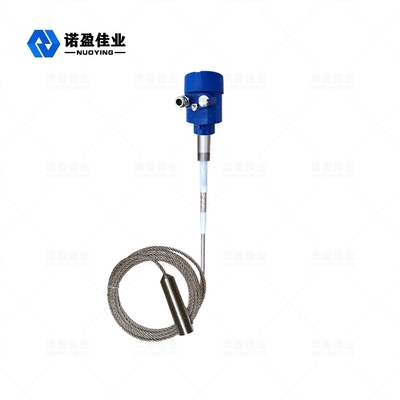

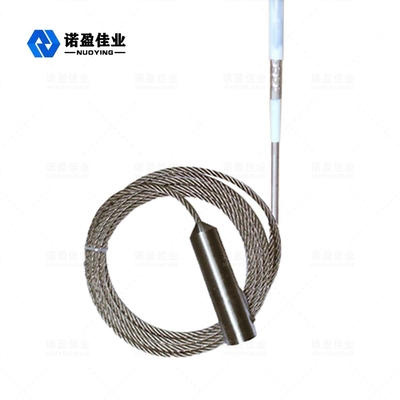

Antyadhezyjny NYSP-L864 Miękki kabel RF Admitance Level Switch
NYSP-L864 Zasada działania przełącznika poziomu przenikania RF
Zasada działania przełącznika poziomu admitancji na częstotliwości radiowej opiera się na technologii pojemnościowej częstotliwości radiowej (RF).Do sondy przykładana jest częstotliwość radiowa i poprzez ciągłą analizę określane są skutki wywołane przez otaczające środowisko.Ponieważ wszystkie materiały mają przenikalność elektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja odzwierciedlona przez małe przesunięcie pojemności zmienia się, gdy sonda styka się z materiałem.Ponieważ sonda pod napięciem i ściana naczynia tworzą dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałem dielektrycznym, gdy powietrze (którego stała dielektryczna wynosi 1,0) zostaje zastąpione innym materiałem (dielektrykiem stała > 1), Efekt pojemnościowy jest wzmocniony.Zmieniając w ten sposób impedancję aplikacji.Oznacza to, że zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustaloną przez ustawienie czułości (obwód).
Prawidłowe ustawienie czułości przełącznika poziomu admitancji RF wpłynie na prawidłową zmianę sygnału wyjściowego czujnika.Obwód Null-KoTeTM sondy umożliwia obwodowi pomiarowemu ignorowanie nagromadzenia materiału na sondzie, co w przeciwnym razie spowodowałoby awarię czułości.Obwód Null-KoTeTM służy do przykładania takiego samego wzbudzenia potencjału częstotliwości radiowej do sondy pomiarowej.Ponieważ prąd nie może płynąć z tym samym potencjałem, obwód Null-KoTeTM przerywa przepływ prądu, który normalnie płynąłby od zasilanej sondy przez materiał sypki do ściany naczynia.Mierzy on materiał wokół sondy pod napięciem, a nie nagromadzony materiał.
Parametr techniczny NYSP-L864 RF Admitance Level Switch
Typowym zastosowaniem | Długość ponad 2 metry, jest montowana pionowo na górze i może służyć jako przełącznik pionowy,może być używany jako przenośnik węgla |
Model produktów | NYSP-L864 |
Materiał sondy | 304+PTFE (opcjonalnie) |
Długość sondy | 500 mm (długość można dostosować do warunków na miejscu) |
Temperatura procesu | -40 ℃ ~ + 130 ℃ |
Ciśnienie procesowe | <2,0 MPa |
Zasilacz | 24VDC, 220VAC (opcjonalnie) |
Opóźnienie | 0 ~ 30 s regulowany |
Połączenie procedury | Gwint/kołnierz (opcjonalnie) |
Ochrona przed utratą mocy | Otwieranie, zamykanie, przełączanie pola |
Przekaźnik wyjściowy | Dwubiegunowe wyjście podwójnego rzutu (DPDT), 5A, 24V DC lub 5A, 220VAC |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 |
NYSP-L864 RF Admitanance Level Switch Cechy konstrukcyjne
1. Antyadhezja: Opatentowany obwód antyadhezyjny może wyeliminować fałszywe sygnały spowodowane adhezją materiału.
2. Silna wszechstronność: może być stosowana do pomiaru różnych mediów przewodzących i nieprzewodzących, takich jak ciecze, substancje lepkie, cząstki, proszki i popiół lotny.
3. Odłączana sonda: Nie ma połączenia kablowego między kontrolerem a sondą.Sterownik można wyjąć i wymienić w dowolnym momencie w celu konserwacji bez wpływu na materiały przychodzące i wychodzące.
4. Odporność na wysoką i niską temperaturę: nadaje się do środowiska pracy od -184°C do 280°C, dostępne są również sondy ceramiczne do wyższych temperatur.
5. Forma wyjściowa: dwubiegunowe wyjście sygnału przekaźnika dwukierunkowego, w tym samym czasie znajduje się lampka stanu, aby wyświetlić stan wyjścia i funkcja opóźnienia od 0 do 30 sekund.
6. Inteligentna diagnoza: po włączeniu zasilania obwód instrumentu automatycznie wykrywa, czy stan pracy jest normalny.
