Szczegóły Produktu:
|
| Model produktów: | NYRD80X | Cechy: | Stosowany w różnych złożonych warunkach. |
|---|---|---|---|
| Typowym zastosowaniem: | Kurz, małe cząstki materiału, brak płynu do mieszania | Temperatura procesu: | -40 ~ 130 ℃ |
| Rodzaj: | Bez kontaktu | ||
| High Light: | Radarowy miernik poziomu,radarowy miernik poziomu NYRD80X,radarowy czujnik poziomu dalekiego zasięgu 26GHz |
||

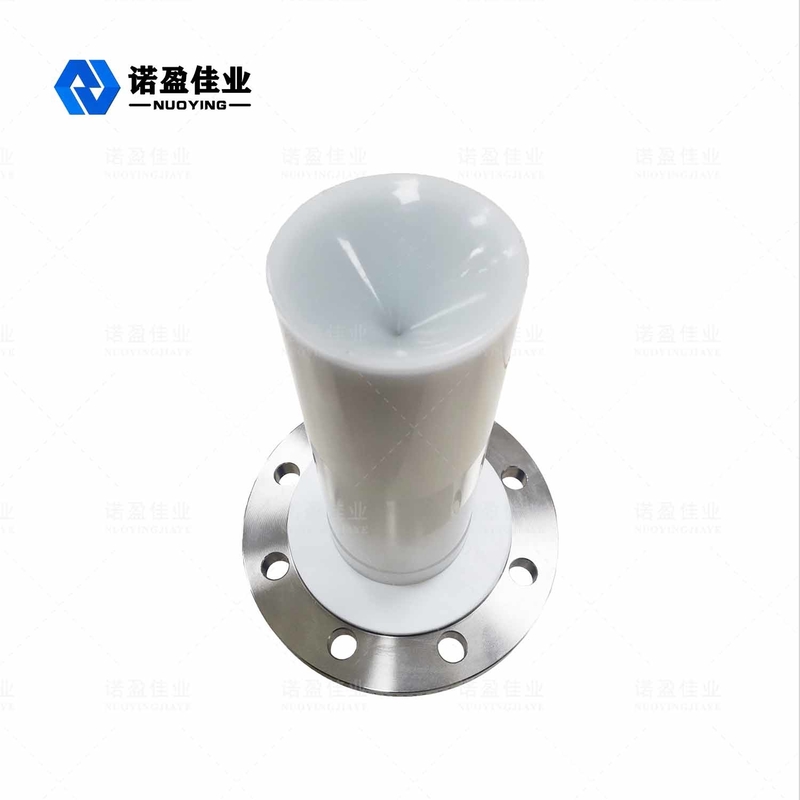

Radarowy miernik poziomu z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnałów z większą prędkością, dzięki czemu przyrząd może być używany w niektórych złożonych warunkach pomiarowych, takich jak złoto reakcyjne i stałe silosy.
Zasada działaniaRadarowy nadajnik poziomu
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium jest ona odbijana z powrotem i ponownie odbierana przez układ antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża , fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny na przejście tam i z powrotem jest prawie natychmiastowy)
Dane pomiarowe: powierzchnia uszczelniająca spodu gwintu lub kołnierza.
Uwaga: podczas korzystania z pomiaru czasu poziomu obiektu radarowego należy upewnić się, że najwyższy poziom materiału nie może wejść w ślepy obszar pomiaru (obszar pokazany na D).
Cechy konstrukcyjne zRadarowy nadajnik poziomu
◎Rozmiar anteny jest mały, łatwy w instalacji, bezdotykowy radar, bez zużycia, bez zanieczyszczeń.
◎Prawie odporny na korozję i pianę.Nie ma wpływu na zmianę gęstości, temperatury i ciśnienia medium.
◎Poważne środowisko zapylenia ma niewielki wpływ na pracę miernika poziomu wysokiej częstotliwości.
◎Krótsze długości fal, lepsze odbicie pochyłych powierzchni stałych.
◎Kąt wiązki jest mały, koncentracja energii, zwiększenie zdolności echa w tym samym czasie sprzyja unikaniu zakłóceń.
◎Obszar ślepy pomiaru jest mniejszy i dobre wyniki można osiągnąć przy pomiarach w małych zbiornikach.
◎Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala osiągnąć lepszą wydajność.
◎Wysoka częstotliwość, to najlepszy wybór do pomiaru mediów stałych i o niskiej stałej dielektrycznej.
Tparametr techniczny NYRD86 Radarowy nadajnik poziomu
| Typowym zastosowaniem | Wszystkie rodzaje cieczy (silna korozja, niska stała dielektryczna, mieszanie, para, krystalizacja, kondensacja, zawiesina, wysoka temperatura i wysokie ciśnienie itp.) |
| Wszystkie rodzaje kurzu (silny pył, kurz, proszek cementowy, proszek wapienny, popiół lotny, krystalizacja itp.) | |
| Wszystkie rodzaje ciał stałych (ziarno, drobne kamienie, ruda żelaza, węgiel itp.) | |
| Model produktu | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Forma anteny | Typ pręta, typ wody, typ płytki, typ klaksonu, powierzchnia polerska, soczewka perspektywiczna |
| Materiał anteny | PTFE, 304/316, PP, PFA |
| Skala | 10m, 20m, 30m, 35m, 40m, 80m |
| Dokładność pomiaru | 0,05%~0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, - 40 ~ + 1200 ℃ |
| Ciśnienie procesowe | - 0,1 ~ 0,3 MPa, - 0,1 ~ 2,0 MPa, - 0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Interfejs elektryczny | M20×1,5, ½"NPT |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6 Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników!
