Szczegóły Produktu:
|
Długość pręta sondy: | 500 mm (konfigurowalny zgodnie z wymaganiami) | Zasilacz: | 24VDC, 220VAC (opcjonalnie) |
---|---|---|---|
Materiał: | 304+PTFE,316+PTFE,316+ceramika (opcjonalnie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
Ciśnienie procesowe: | < 2,0 MPa | Temperatura robocza: | -40~130℃,-184~260℃,<260℃ |
Stopień ochrony: | IP67 | Klasa przeciwwybuchowa: | Exia IICT6 (opcjonalnie) |
High Light: | Przełącznik poziomu przenikania RF z kołnierzem gwintowanym,przełącznik poziomu przenikania RF IP67,przełącznik poziomu IP67 typu RF |

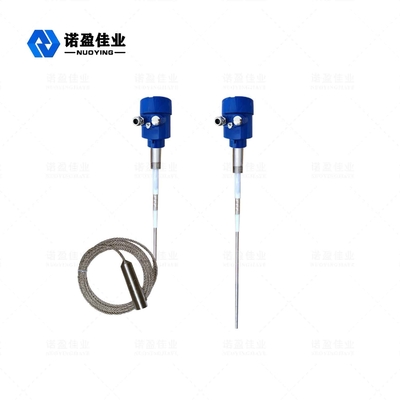

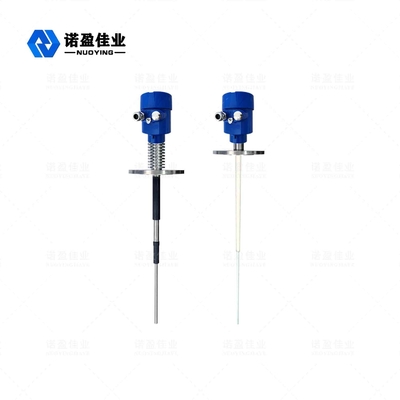

NYSP Przełącznik dostępu RF
Przełącznik dostępu RF NYSP Operacyjny Zasada
Zasada działania przełącznika poziomu admitancji RF opiera się na technologii kondensatorów RF (RF).Do sondy poddawana jest częstotliwość radiowa w celu określenia wpływu otaczającego środowiska poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja odzwierciedlona przez niewielkie odchylenie pojemności sondy zmienia się, gdy sonda styka się z materiałem.Ponieważ sonda elektryczna i ścianka pojemnika tworzą dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałami dielektrycznymi, gdy powietrze (którego stała dielektryczna wynosi 1,0) zostanie zastąpione innym materiałem (dielektrykiem stała > 1), Efekt pojemnościowy Wzmocnienie.W ten sposób zmienia się impedancja pola aplikacji.Zmiana pojemności spowodowała zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustawioną przez ustawienie czułości (obwód)
Prawidłowe ustawienie czułości przełącznika poziomu admitancji RF wpłynie na prawidłową zmianę wyjścia czujnika.Obwód sondy Null-KoTeTM może spowodować, że obwód pomiarowy zignoruje materiał nagromadzony na sondzie, w przeciwnym razie spowoduje to zakłócenie czułości.Obwód Null-KoTeTM wykorzystuje tę samą częstotliwość bezprzewodową i potencjalne wzbudzenie, co sonda czujnika.Ponieważ prąd nie płynie na tym samym potencjale, obwód Null-KoTeTM oddziela prąd od prądu normalnie płynącego z sondy elektrycznej przez stos materiałów do ściany naczynia.Więc mierzysz materiał wokół sondy, a nie materiał, który jest nagromadzony.
Przełącznik dostępu RF NYSPParametr techniczny
Aplikacje | Alarm wysokiego i niskiego poziomu cieczy, kurzu, cząstek, ciał stałych i innych mediów |

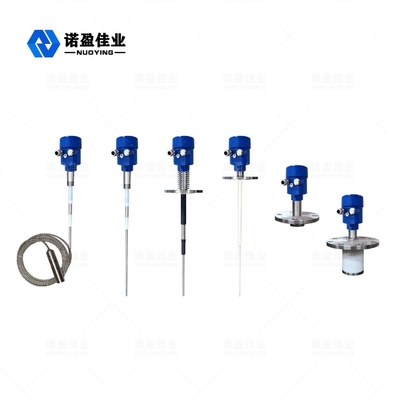

Rodzaj materiału osłony | Typ kabla, typ pręta, typ płytki, typ wysokotemperaturowy, sonda ultrakrótka |
Materiał | 304+PTFE,316+PTFE,316+ceramika (opcjonalnie) |
Długość pręta sondy | 500 mm (konfigurowalny zgodnie z wymaganiami) |
Zasilacz | 24VDC, 220VAC (opcjonalnie) |
Temperatura procesu | -40〜+130°C-40~130℃,-184~260℃,<260℃ |
Ciśnienie procesowe | -0,1~ 2,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Opóźnienie | 0〜30s regulowany |
Ochrona przed utratą mocy | otwieranie, zamykanie, przełączanie pola |
Przekaźnik wyjściowy | wyjście dwubiegunowe, dwukierunkowe (DPDT), 5A, 24V DC lub 5A, 220VAC |
Stopień ochrony | IP67 |
Klasa przeciwwybuchowa | Exia IICT6 (opcjonalnie) |
※ Uwaga: produkty można dostosować do specyficznych wymagań użytkowników!
