Radarowy nadajnik poziomu 26 GHz 2-przewodowy i 4-przewodowy

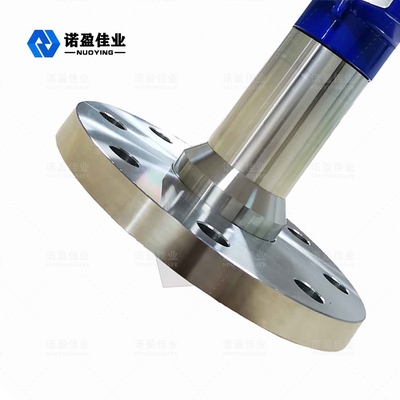

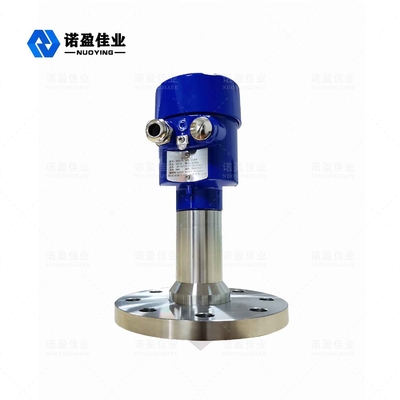

26GHz NYRD-PB-A Płaski Radar Poziom Metr

Radarowy miernik poziomu płaskiego NYRD-PB-A przyjmuje metodę pomiaru impulsów mikrofalowych i może znajdować się w zakresie przemysłowego pasma częstotliwości normalnej, niskiej energii wiązki, może być instalowany w różnych metalowych, niemetalowych pojemnikach lub rurociągach, ciecz , poziom zawiesiny i cząstek stałych bezkontaktowego pomiaru ciągłego.Nadaje się do krystalizacji, kondensacji, pary, kurzu, temperatury, zmiany ciśnienia, gazu obojętnego i pary.Miernik poziomu radarowego typu płaskiego nie szkodzi ludzkiemu ciału i środowisku, ale nie ma na niego wpływu proporcja medium, na które nie ma wpływu zmiana stałej dielektrycznej, nie potrzebuje zalet regulacji na miejscu, czy to na potrzeby przemysłowe lub ze względu na korzyści ekonomiczne dla klientów, to bardzo dobry wybór.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Radar Poziom MetrWymagania instalacyjne

• Radarowy miernik poziomu jest zainstalowany na 1/4 lub 1/6 średnicy zbiornika.Uwaga: Minimalna odległość od ściany zbiornika powinna wynosić 500 mm Rysunek 1: ① Płaszczyzna odniesienia , ② Środek lub oś symetrii pojemnika.
• Zbiornik do stożka jest płaski, który można zamontować w środku zbiornika, co zapewnia pomiar do dna zbiornika stożkowego.Jak na rysunku 2
• Metoda instalacji Gantrydoor: Plastik lub nantenę można również zainstalować na stałe przez drzwi gantry, jak pokazano na rysunku 3

Radar Poziom MetrNieprawidłowa instalacja

• Zbiornika stożkowego nie można montować nad wlotem. Uwaga: w przypadku montażu na zewnątrz należy zastosować ochronę przed słońcem i deszczem.Rysunek 4 : ① Dobrze, ② Źle
• Gdy w zbiorniku znajdują się przeszkody, które wpływają na pomiar, należy zainstalować reflektor, aby umożliwić normalne pomiary.Rysunek 5: ① Dobrze, ② Źle
