Szczegóły Produktu:
|
| skala: | 30m | Częstotliwość: | 100MHZ-1,8GHZ |
|---|---|---|---|
| Materiał: | 304 316L (opcjonalnie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
| Stopień ochrony: | Wyświetlacz IP67, IP67 | Próbowanie: | echo 55 próbek / s |
| Interfejs komunikacyjny: | Protokół komunikacyjny HART | Ciśnienie procesowe: | -0,1-4 MPa |

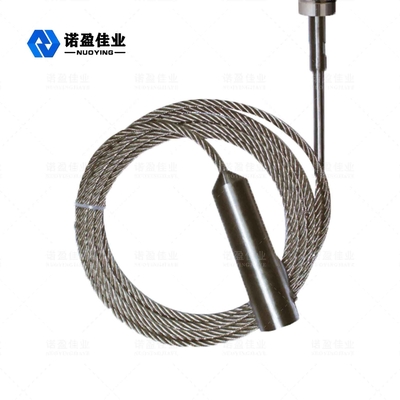

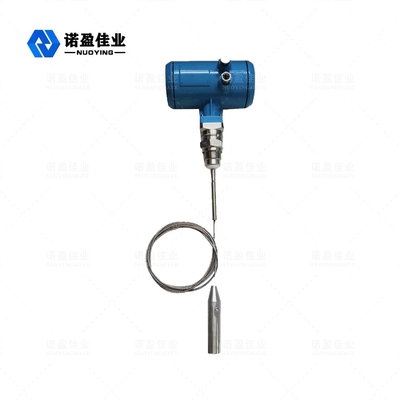

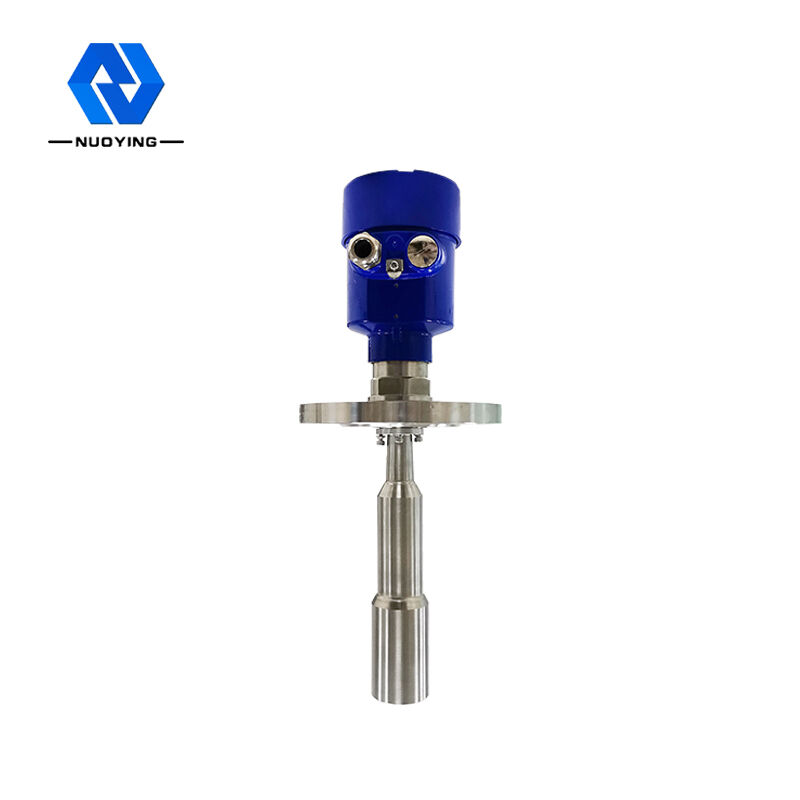

Fala kierowana NYRD701 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP67 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Radar Poziom MetrOdległość pomiaru
Poniższa tabela przedstawia relacje między różnymi kategoriami mierzonego medium a odległością pomiaru.
| Średni indeks | DK(ε) | Cząstki stałe | Płyn | Skala |
| 1 | 1,4…1,6 | －Gaz kondensacyjny, np. N2CO2 | 3m (dotyczy tylko koncentrycznej sondy prętowej) | |
| 2 | 1,6…1,9 |
－Plastikowe cząstki pasa －Kamień wapienny, specjalny cement -Cukier |
－Gaz płynny, np. propan -Rozpuszczalnik －Freon 12 / Freon -Olej palmowy |
25m |
| 3 | 1,9…2,5 | －Zwykły cement, tynk | －Olej mineralny, paliwo | 30m |
| 4 | 2,5…4 |
－Zboża, Nasiona -Kamień -Piasek |
－Benzen, styren, toluen －Furan -Naftalen |
30m |
| 5 | 4…7 |
－Mokry kamień, ruda -Sól |
- Chlorobenzen, chloroform -Spray z celulozy - Izocyjanurowy kwas solny, amina |
30m |
| 6 | >7 |
- Proszek metalowy - Sadza - Węgiel |
- Ciecze wodne - Alkohol - Ciekły amoniak |
30m |
