Szczegóły Produktu:
|
| skala: | 30m | Typ anteny: | typ wysokotemperaturowy |
|---|---|---|---|
| materiał obudowy: | obudowa ze stali nierdzewnej | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
| Częstotliwość: | 100MHZ-1,8GHZ | Temperatura robocza: | -40 ~ 250 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -0,1-4 MPa, -1 ~ 40BAR |
| High Light: | Radarowy przetwornik poziomu z falą kierowaną 22,5 mA,radarowy czujnik poziomu wody 1 |
||

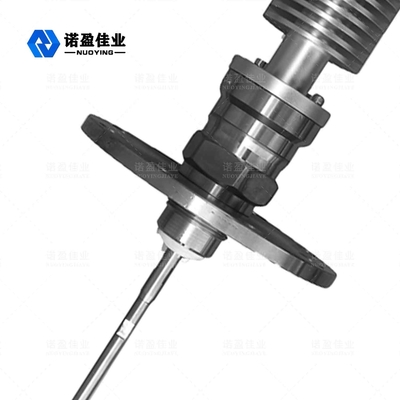

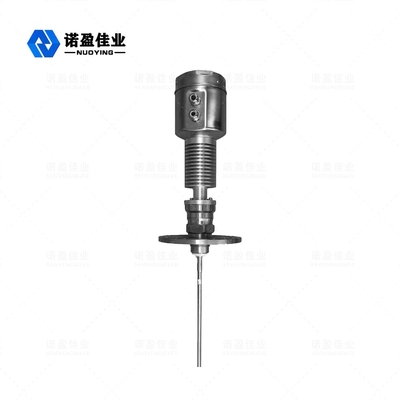

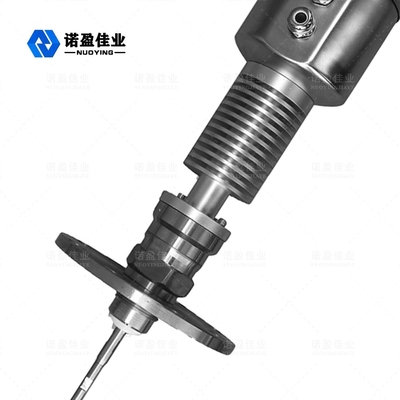

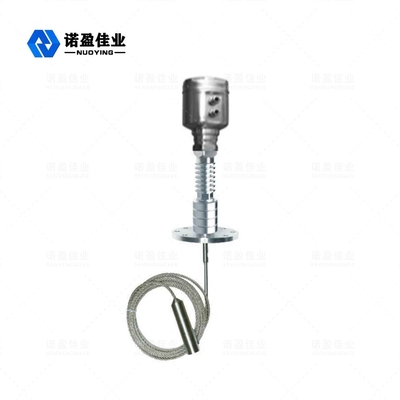

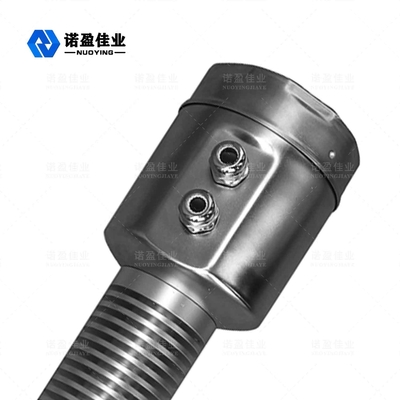

NYRD705 (stal nierdzewna) Fala prowadzona 1,8 GHz Radar Poziom Metr
NYRD705 Stal nierdzewna Wysokotemperaturowy i ciśnieniowy przetwornik poziomu radaru z falowodową falą 1,8 GHz
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Zmierzelement rAnge
Symbol explanaród:
H ---- Zakres pomiarowy
L ---- Odległość pustego zbiornika
B---- Niewidomy obszar u góry
E---- Minimalna odległość między sondą a ścianą zbiornika
Obszar ślepy odnosi się do minimalnej odległości między najwyższym poziomem powierzchni materiału a punktem odniesienia pomiaru.
Dolny obszar ślepy odnosi się do odległości w pobliżu dna kabla, której nie można dokładnie zmierzyć.
Efektywna odległość to odległość między górnym i dolnym niewidocznym obszarem.
Notatka:Tylko wtedy, gdy poziom materiału znajduje się pomiędzy górnym i dolnym obszarem ślepym, można zagwarantować wiarygodny pomiar poziomu materiału.
Instrukcja instalacji
Poniższa instrukcja instalacji jest odpowiednia dla sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowa sonda rurowa jest przykładana tylko do płynnego obiektu.
Pozycja montażowa:
Staraj się trzymać z dala od wylotu i wlotu.
Miernik nie powinien dotykać wewnętrznej ściany zbiornika w przypadku zbiorników metalowych i plastikowych.Jeśli jest to zbiornik metalowy, miernik poziomu materiału nie powinien być instalowany na środku zbiornika.
Proponuje się montaż na 1/4 średnicy silosu.
Sondy typu kablowego lub prętowego powinny zachowywać odległość od ściany zbiornika nie mniejszą niż 30 cm.
Dno sondy powinno znajdować się około 30 mm od dna zbiornika.
Sonda powinna zachowywać odległość nie mniejszą niż 200mm od przeszkód w zbiorniku.
Czujnik można zamontować na środku dna zbiornika, jeśli dno zbiornika jest stożkiem, dzięki czemu pomiar można przeprowadzić do dna zbiornika.
Zdjęcie po prawej przedstawia schemat instalacji radaru prętowego, używanego głównie do pomiaru poziomu cieczy.
Radar Poziom MetrPołączenia elektryczne
◎Napięcie zasilania
(4 ~ 20) mA/HART (dwuprzewodowy)
Zasilanie i sygnał prądu wyjściowego dzielą dwużyłowy, ekranowany kabel.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.W przypadku typu iskrobezpiecznego należy dodać barierę bezpieczeństwa między zasilaczem a przyrządem.
(4~20)mA/HART (czteroprzewodowy)
Zasilanie i sygnał prądowy są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.
RS485/Modbus
Zasilanie i sygnał Modbus są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Specyficzny zakres napięcia zasilania patrz dane techniczne .
