Szczegóły Produktu:
|
skala: | 30m | Typ anteny: | antena kablowa |
---|---|---|---|
Materiał anteny: | 304 316L (opcjonalnie) | Metoda montażu: | montaż kołnierzowy lub gwintowany |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40~130℃,-40~250℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -0,1-4 MPa, -1 ~ 40BAR |
High Light: | Radarowy nadajnik poziomu IP67 GWR,radarowy nadajnik poziomu 316L GWR,radarowy czujnik poziomu z przewodnikiem IP67 |

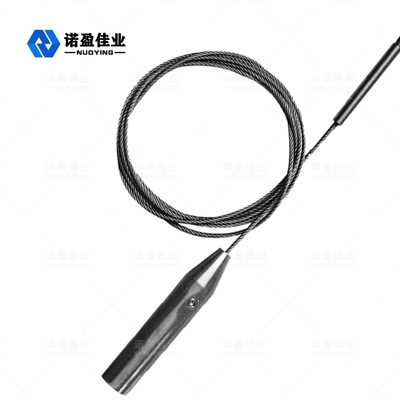

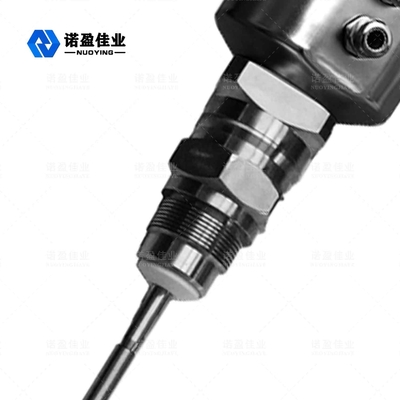

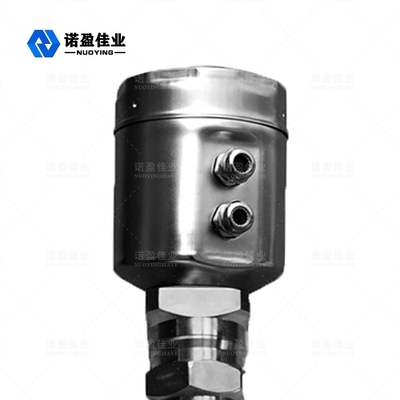

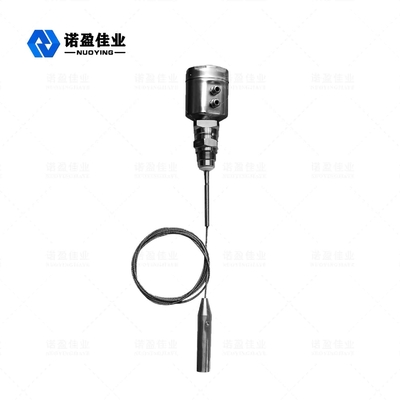

NYRD701 (stal nierdzewna) Fala prowadzona 1,8 GHz Radar Poziom Metr
Zalety techniczne radarowego wskaźnika poziomu z falami prowadzonymi: radarowy wskaźnik poziomu do ciągłego pomiaru poziomu cieczy, cząstek stałych i szlamu.Na pomiar miernika poziomu radaru nie ma wpływu zmiana medium, zmiana temperatury, gaz obojętny i para, kurz, piana itp. Dokładność miernika poziomu radaru wynosi 1 mm, zasięg 30 metrów, wysoka temperatura 250 stopni, Wysokie ciśnienie 40 kg, radarowy miernik poziomu nadaje się do obszaru zagrożonego wybuchem.
Wskaźnik poziomu radaru z falą prowadzącą jest rodzajem wskaźnika poziomu opartego na zasadzie TDR.Impuls elektromagnetyczny wskaźnika poziomu przemieszcza się z prędkością światła wzdłuż kabla lub sondy.Część impulsu wskaźnika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym czasie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ |
Interfejs komunikacyjny | Protokół komunikacyjny HART |
Proces łączenia |
G1-1/2 |
Ciśnienie procesowe | -1 ~ 40 bar |
Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp |
Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
Stopień ochrony obudowy | IP68 |
Poziomy wybuchu | EXiaIICT6 |
Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Wejście
Odbity sygnał impulsowy jest przesyłany kablem z powrotem do obwodu elektronicznego miernika, a mikroprocesor przetwarza ten sygnał w celu zidentyfikowania echa wytwarzanego przez impulsy mikrofalowe na powierzchni materiału.Rozpoznawanie prawidłowego sygnału echa odbywa się za pomocą inteligentnego oprogramowania.Odległość D do powierzchni materiału jest proporcjonalna do czasu T impulsu:
D=C×T/2
gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom L wynosi:
L=ED
Wyjście
Ustaw odpowiednio do pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4 ~ 20mA.
Radar Poziom MetrCechy konstrukcyjne
Radar Poziom MetrOdległość pomiaru
Poniższa tabela przedstawia relacje między różnymi kategoriami mierzonego medium a odległością pomiaru.
Średni indeks | DK(ε) | Cząstki stałe | Płyn | Skala |
1 | 1,4…1,6 | -Gaz kondensacyjny, np. N2CO2 | 3m (dotyczy tylko koncentrycznej sondy prętowej) | |
2 | 1,6…1,9 |
-Plastikowe cząstki pasa |
-Gaz płynny, np. propan |
25m |
3 | 1,9…2,5 | -Zwykły cement, tynk | -Olej mineralny, paliwo | 30m |
4 | 2,5…4 |
-Zboża, Nasiona |
-Benzen, styren, toluen |
30m |
5 | 4…7 |
-Mokry kamień, ruda |
- Chlorobenzen, chloroform |
30m |
6 | >7 |
- Proszek metalowy |
- Ciecze wodne |
30m |
