Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecze, proszki, cząstki stałe, media żrące | Materiał anteny: | Elastyczny kabel/304/PTFE (opcjonalnie) |
---|---|---|---|
Proces łączenia: | Gwint, kołnierz (opcjonalnie), | Temperatura robocza: | -40 ~ 130 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Zakres częstotliwości: | 1,8 GHz |
precyzja: | ±1mm | Zasilacz: | 24VDC lub 220VAC |

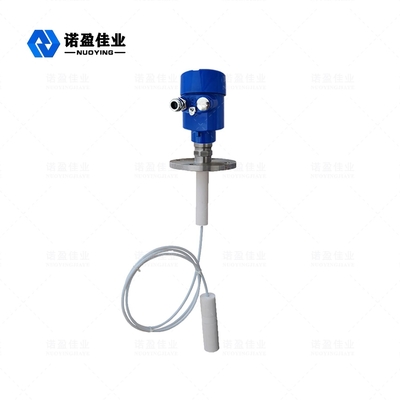

NYRD701 PTFEFala kierowana 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
Materiał anteny | Elastyczny kabel/304/PTFE (opcjonalnie) |
Skala | 30 m² |
Precyzja | ±1mm |
Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
Średnia temperatura | -40~+130℃,-40~+250℃ |
Ciśnienie | e -0,1~4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

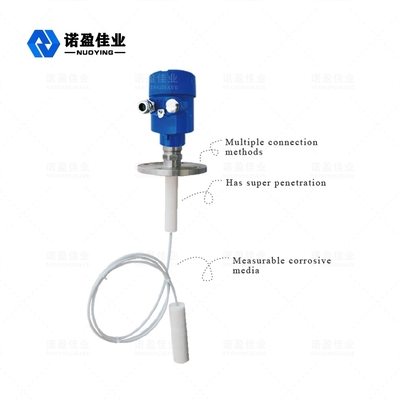

Antena radarowego miernika poziomu z falą prowadzącą, wykonana z materiału PTFE, PTFE (PTFE lub PTFE), powszechnie znanego jako „król tworzyw sztucznych”, składa się z tetrafluoroetylenu w wyniku polimeryzacji związków polimerowych, ma doskonałą stabilność chemiczną, wysoką odporność na korozję, uszczelnienie, smarowanie nie jest lepki, izoluje elektrycznie i ma dobrą wytrzymałość przeciwstarzeniową, PTFE ma następujące cechy:
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
