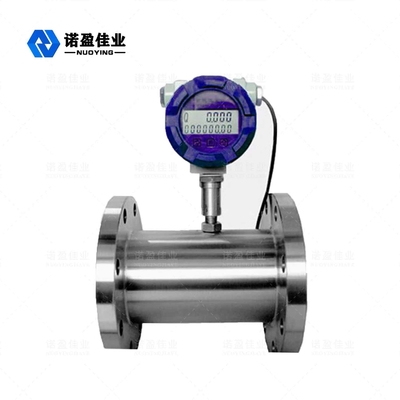

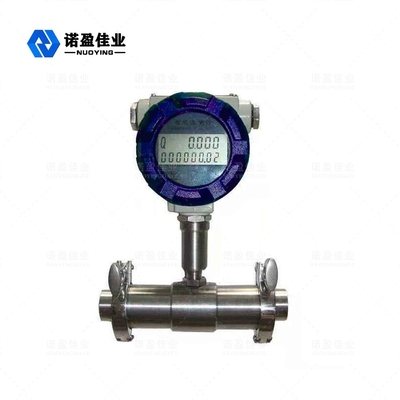

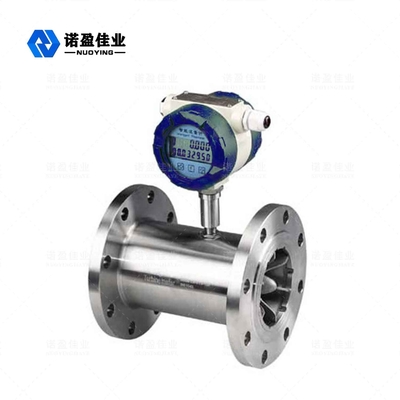

Precyzyjny czujnik przepływomierza turbinowego Dobra powtarzalność 1000m



NYLDTurbina Przepływomierz



NYLDprzepływomierz turbinowy (skrót TUF) jest głównym typem przepływomierzy wirnikowych, w tym anemoskopem i wodomierzem.TUF składa się z Sensor i Conversion-Show.Czujnik reaguje na średnią prędkość płynu z wirnikiem wielołopatkowym tak, aby spekulować wartość przepływu oraz wartość przepływu skumulowanego.Prędkość (lub okręgi) wirnika można odczytać za pomocą mechanizmu, indukcji elektromagnetycznej, fotoelektryczności, przed wyświetleniem i przesłaniem zapisów przez urządzenie odczytujące.
Mówi się, że Ameryka ogłosiła pierwszy patent TUF na początku 1886 r. Patent z 1914 r. odnotował, że wartość przepływu TUF jest istotna dla częstotliwości.Pierwszy TUF opracowany w 1938 roku służy do pomiaru przepływu paliwa w samolocie.W końcu udało się go stosować w przemyśle do końca drugiej wojny światowej, ponieważ pilnie potrzebne jest, aby silnik odrzutowy i płynne paliwo do silników odrzutowych wymagały przyrządu do pomiaru przepływu o wysokiej dokładności i szybkich reakcjach.Obecnie może być szeroko stosowany w dziedzinach ropy naftowej, chemii, obronności, nauki, pomiarów itp.
NYLDSeria przepływomierzy turbinowych czerpie wiodącą technologię integrującą się z zaawansowaną konstrukcją, aby wyprodukować nową generację przepływomierza turbinowego o cechach prostej konstrukcji, niewielkiej wadze, wysokiej dokładności, dobrej powtarzalności, elastycznej reakcji, wygodnej instalacji / konserwacji / aplikacji itp. Jest to szeroko rozpowszechnione stosowany do pomiaru cieczy, której lepkość kinematyczna jest niższa niż 5*10-6㎡/s i nie zawiera zanieczyszczeń włóknami, ziarnem itp. oraz nie ma korozyjnych interakcji ze stalą nierdzewną 1Cr18Ni9Ti, 2Cr13 i A12O3 oraz twardym stopem w uszczelce Rury.Ciecz o kinematyce powyżej 5*10-6㎡/s może być mierzona po kalibracji rzeczywistej cieczy przepływomierza.Może być używany do kontroli wartości, syreny w przypadku przekroczenia, jeśli koordynuje się ze specjalnym przyrządem wyświetlającym.Jest to więc idealny instrument do pomiaru wartości przepływu i oszczędzania energii.



NYLDTurbina Przepływomierz Podstawowe parametry / specyfikacja techniczna



Specyfikacja techniczna



Średnica nominalna (mm) i metoda połączenia	4,6,10,15,20,25,32,40 (połączenie bieżnika) 15,20,25,32,40 (połączenie bieżnika i kołnierza) 50,65,80,100,125,150,200 (przyłącze kołnierzowe)
Klasa dokładności	Dokładność regularna ±1%R, ±0,5%R, Najwyższa dokładność ± 0,2% R
Zakres pomiaru szybkości	1:10,1:15,1:20
Materiał instrumentu	stal nierdzewna 304;stal nierdzewna 316L;itp.
Średnia temperatura (℃)	－20 ～ ＋120 ℃
Warunki otoczenia	Temperatura: －10～＋55℃, Wilgotność względna: 5％～90％ Ciśnienie atmosferyczne: 86～106Kpa
Wyjście sygnału	Czujnik: sygnał częstotliwości impulsów, niski poziom ≤0,8 V wysoki poziom≥8V. Nadajnik: sygnał prądowy 4～20mA DC dwa przewody
Zasilanie	Czujnik: +12V DC, +24V DC (opcja) Przetwornik: +24V DC Miernik typu wyświetlania sceny: ogniwo litowe 3,2 V
Linia transmisji sygnału	STVPV 3×0,3 (trzy przewody), 2×0,3 (dwa przewody)
Odległość transmisji	≤1000m
Interfejs linii sygnału	Gwint wewnętrzny M20×1,5
Klasa przeciwwybuchowa	ExdIIBT6
Klasa ochrony	IP65



Zakres pomiarowy i ciśnienie robocze dla cieczy



Nominalny Średnica (mm)	Regularny przepływ (m3/h)	Zwiększanie natężenia przepływu (m3/h)	Regularne ciśnienie tolerancji (Mpa)	Specjalna tolerancja ciśnienia (Mpa) (połączenie kołnierzowe)
DN4	0,04—0,25	0,04—0,4	6,3	12, 16, 25
DN6	0,1-0,6	0,06—0,6	6,3	12, 16, 25
DN10	0,2-1,2	0,15-1,5	6,3	12, 16, 25
DN15	0,6-6	0,4-8	6,3, 2,5 (kołnierz)	4,0, 6,3, 12, 16, 25
DN20	0,8-8	0,45-9	6,3, 2,5 (kołnierz)	4,0, 6,3, 12, 16, 25
DN25	1-10	0,5-10	6,3, 2,5 (kołnierz)	4,0, 6,3, 12, 16, 25
DN32	1,5-15	0,8—15	6,3, 2,5 (kołnierz)	4,0, 6,3, 12, 16, 25
DN40	2—20	1-20	6,3, 2,5 (kołnierz)	4,0, 6,3, 12, 16, 25
DN50	4-40	2-40	2,5	4,0, 6,3, 12, 16, 25
DN65	7—70	4-70	2,5	4,0, 6,3, 12, 16, 25
DN80	10-100	5—100	2,5	4,0, 6,3, 12, 16, 25
DN100	20—200	10—200	2,5	4,0, 6,3, 12, 16, 25
DN125	25—250	13—250	1,6	2,5, 4,0, 6,3, 12, 16
DN150	30—300	15—300	1,6	2,5, 4,0, 6,3, 12, 16
DN200	80--800	40—800	1,6	2,5, 4,0, 6,3, 12, 16



Zakres pomiarowy i ciśnienie robocze dla gazu



Model	Średnica (mm)	Przepływ (m3/h)	Początkowa prędkość przepływu (m3/h)	Ciśnienie tolerancji (Mpa) (połączenie kołnierzowe)
25A	25 (1”)	0,7-7	0,6	4.0 Kołnierz lub gwint
25B		1,5-15	1,0	4.0 Kołnierz lub gwint
25C		3—30	2,0	4.0 Kołnierz lub gwint
40A	40 (1,5”)	4-40	2,5	4.0 Kołnierz lub gwint
40B		8—80	3	4.0 Kołnierz lub gwint
50A	50 (2”)	10-100	3,5	4.0 Kołnierz
50B		15—150	4	4.0 Kołnierz
80	80 (3”)	15—300	4	1.6 Kołnierz
100	100 (4”)	20—400	5	1.6 Kołnierz
150	150 (6”)	50—1000	8	1.6 Kołnierz
200	200 (8”)	100—2000	20	1.6 Kołnierz
250	250 (10”)	150—3000	30	1.6 Kołnierz
300	300 (12”)	200-4000	40	1.6 Kołnierz



NYLDTurbina Przepływomierz Operacyjny Zasada



Gdy mierzona ciecz przepływa przez czujnik, napędzana łopatka zaczyna się obracać, której prędkość jest wprost proporcjonalna do średniego przepływu w rurze.Obrót łopatki zmienia okresowo wartość rezystancji magnetycznej przetwornika magnetosprężystego.Zdarza się, że strumień magnetyczny w magnetycznej cewce testowej zmienia się cyklicznie wraz z nią, aby wytworzyć okresowo indukowane napięcie, jest to sygnał impulsowy, który zostanie wysłany do wyświetlacza, aby pokazać po wzmocnieniu przez lupę.

Równanie natężenia przepływu przepływomierza turbinowego obejmuje zarówno praktyczne, jak i teoretyczne:

• Równanie praktyczne:

Q_v=f／k

Q_m= Q_vvρ

Q_vodnosi się do strumienia objętości powietrza, (jednostka: m³/s)

Q_modnosi się do masowego natężenia przepływu (jednostka ㎏/s)

f : odnosi się do częstotliwości sygnału wyjściowego (jednostka Hz)

k : odnieść się do współczynnika przepływomierza, (jednostka P/m³).

Powiązana krzywa współczynnika przepływomierza i natężenia przepływu znajduje się na wykresie (Diagram: Krzywa charakterystyczna przepływomierza turbinowego).Jak widzisz, krzywą czynnikową można podzielić na dwie części: liniowość i nieliniowość.Część liniowa stanowi dwie trzecie całej krzywej, która jest związana ze strukturą, wielkością czujników i lepkością płynu.Na cechę w części nieliniowej wpływa siła tarcia łożyska, odporność na lepkość cieczy.Gdy natężenie przepływu jest poniżej dolnej granicy czujnika, współczynnik przyrządu szybko rośnie wraz z nim.Wartość strat ciśnienia i natężenia przepływu są zbliżone do relacji kwadratowych.Jeśli natężenie przepływu przekroczyło górną granicę, należy zwrócić uwagę na zapobieganie kawitacji.Gdy przepływomierze turbinowe mają podobną budowę, ich krzywe mają podobną charakterystykę, ale mają różne błędy systemowe.





Czynnik czujnika można wyliczyć za pomocą przyrządu kalibrującego, który może nie uwzględniać wewnętrznego mechanizmu płynowego czujnika i może być potwierdzony przez wprowadzoną prędkość przepływu i wyprowadzone sygnały impulsowe o częstotliwości.Widzimy więc czujnik jako czarną skrzynkę, która jest wygodna w aplikacji.Należy jednak pamiętać, że współczynnik konwersji (lub współczynnik przyrządu) powinien być zgodny z pewnymi warunkami, które to warunki kalibracji są warunkami odniesienia.Jeśli odbiega od tego warunku, czynnik się zmieni.Zmiany byłyby określane pod względem typu czujników, stanu instalacji rur oraz parametrów fizycznych płynu.

• Teoretyczne równanie natężenia przepływu:

Według twierdzenia o momencie pędu można wymienić równanie wirnika ruchu.

Jdwdt=M₁-M₂-M₃-M₄

W formule

J: moment bezwładności wirnika;

dwdt:przyspieszenie obrotowe;

m₁: Moment obrotowy napędzany cieczą

m₂: Lepki moment oporu

m₃: Moment tarcia łożyska

m₄: Moment magnetyczny.

Gdy wirnik obraca się ze stałą prędkością, Jdwdt=0 i M₁=M₂+M₃+M_4.Poprzez analizę w teorii i weryfikację w doświadczeniu można wyprowadzić wzór, który jest następujący:

n=Aq_v+B-CQ_v

W formule

n: odnosi się do prędkości obrotowej wirnika;

Q_v: odnosi się do strumienia objętości;

A: czynniki związane z właściwościami fizycznymi płynu (w tym gęstość, lepkość itp.), parametry struktury wirnika (kąt łopatek, średnica wirnika, pole przekroju poprzecznego kanału przepływowego itp.);

B: czynniki związane z górną szczeliną łopatkową i rozkładem prędkości przepływu płynu;

C: współczynnik związany z momentem tarcia.

Naukowcy w kraju i za granicą przedstawili w teorii wiele równań przepływu, stosowanych do różnych konstrukcji czujników i warunków pracy płynów.Do tej pory charakterystyka hydrodynamiczna przyrządów turbinowych jest nadal niejasna, ponieważ ma skomplikowany związek z właściwościami fizycznymi płynu i charakterystykami przepływu.Na przykład, gdy w polu przepływu pojawia się wirowy i niesymetrii rozkład prędkości, charakterystyka hydrodynamiczna jest bardzo skomplikowana.

Tak więc współczynników instrumentu nie można wywnioskować ze wzoru teoretycznego, można je potwierdzić kalibracją rzeczywistego przepływu.Ale formuła teoretyczna miała znaczenie w praktyce.Może być stosowany w instrukcji projektowania parametrów struktury czujnika i prognozy oraz oceny zasady zmiany czynnika instrumentu.



NYLDTurbina Przepływomierz Funkcja

• Wysoka dokładność (zwykła dokładność ±1%R, ±0,5%R, najwyższa dokładność ±0,2%R);
• Dobra powtarzalność (krótkoterminowa osiąga 0,05%--0,2%), priorytet do zastosowania w rozliczeniach handlowych ze względu na jej wyjątkowo wysoką dokładność w kalibracji regularnej lub kalibracji on-line.
• Sygnał wyjściowy częstotliwości impulsów ma zastosowanie do obliczania całości i połączenia z komputerem bez zerowego dryfu i silnej zdolności przeciwzakłóceniowej.
• Można osiągnąć wysoką częstotliwość (3-4 kHz) i wysoką rozdzielczość.
• Szeroki zakres: średnia lub duża średnica może osiągnąć 1:20, a małe średnice 1:10.
• Kompaktowa i lekka konstrukcja, wygodna instalacja i konserwacja, szerokie możliwości aplikacji.
• Zastosowanie do pomiarów wysokociśnieniowych z niepotrzebnym otworem do wykonania w przyrządach wysokociśnieniowych.
• Kompletne czujniki w wersji dostosowanej do indywidualnych potrzeb mogą być zaprojektowane do różnych typów zgodnie ze specjalnymi potrzebami użytkowników.Na przykład typ niskotemperaturowy, typ wysokiego ciśnienia, typ sanitarny itp.
• Można wykonać typ wkładania, który ma zastosowanie do dużych normalnych średnic ze względu na niewielką stratę ciśnienia, niską cenę, niepotrzebne zatrzymywanie przepływu w celu jego wyjęcia oraz wygodną instalację i konserwację.

NYLDTurbina PrzepływomierzKategoria



1. Serię NYLD można podzielić na dwie kategorie według funkcji:

• Czujnik/przetwornik przepływu turbiny
• Inteligentna integracja Przepływomierz turbinowy

2. Ilustracja funkcji:



Czujnik/przetwornik przepływu turbiny

Tego rodzaju produkty nie mają funkcji wyświetlania scen, wytwarzają tylko sygnały przesyłające dane wyjściowe na daleką odległość.Sygnały przepływu można podzielić na sygnał impulsowy lub prądowy (4-20mA).Ten instrument ma niską cenę, wysoki montaż, mały rozmiar, dzięki czemu może być stosowany do dopasowania drugiego wyświetlacza, PLC, DCS, a więc systemu sterowania komputerowego.

W zależności od różnych wyjść sygnału można go podzielić na typy NYLD-N i NYLD-A.



Czujnik NYLD-N
Zasilanie 12-24V DC, trzyprzewodowe wyjścia impulsowe,
wysoki poziom≥8V, niski poziom≤0.8V, odległość transmisji sygnału≤1000M.



NYLD-nadajnik
Zasilanie 24 V DC, dwuprzewodowe wyjście sygnału prądowego (4-20mA), odległość transmisji sygnału ≤1000M.



Inteligentny przepływomierz turbinowy do integracji
Wykorzystuje zaawansowaną technologię mikroprocesorową o bardzo niskim poborze mocy, tworząc nowy inteligentny przepływomierz z czujnikiem przepływu turbiny i zintegrowanym wyświetlaczem obliczeń skumulowanych.Ma wiele oczywistych zalet, takich jak dwurzędowy wyświetlacz LCD na scenie, kompaktowa konstrukcja, bezpośredni i wyraźny odczyt, wysoka niezawodność, ochrona przed zakłóceniami z zewnątrz, atak grzmotów i niski koszt itp.
Ma wyprostowane trzy punkty czynników instrumentu, inteligentnie skompensowane nieliniowo i weryfikację na scenie.
Wyraźny wyświetlacz LCD jednocześnie pokazuje zarówno chwilowe natężenie przepływu (cztery ważne cyfry) jak i skumulowane natężenie przepływu (osiem ważnych cyfr i skumulowane natężenie przepływu (osiem ważnych cyfr z resetem). Wszystkie ważne dane można przechowywać przez dziesięć lat. Ten rodzaj turbiny wszystkie przepływomierze są produktami przeciwwybuchowymi, a klasa przeciwwybuchowości to ExdIIB6.
Ten typ przepływomierzy turbinowych można podzielić na typy NYLD-B i NYLD-C pod względem mocy zasilania i sposobów zdalnego przesyłania sygnałów.
Typ NYLD-B: zasilanie 3.2V10AH (bateria litowa) może pracować nieprzerwanie przez ponad cztery lata, ale nie ma sygnału wyjściowego.
Typ NYLD-C: zasilanie 24 V DC na zewnątrz, wysyła normalny dwuprzewodowy sygnał prądowy (4-20 m A) i może dodać komunikację RS485 lub HART w zależności od zapotrzebowania na różne sceny.



NYLDTurbina PrzepływomierzWybór typu



Model

Wyjaśnienie

NYLD- □/ □/ / □/ □/ □/ □

DN (mm)

4

4mm, normalny zakres przepływu 0,04-0,25m3/h,szeroki zakres przepływu 0,04-0,4m3/h

6

6 mm, normalny zakres przepływu 0,1-0,6 m3/h,szeroki zakres przepływu 0,06-0,6m3/h

10

10 mm, normalny zakres przepływu 0,2-1,2 m3/h,szeroki zakres przepływu 0,15-1,5m3/h

15

15mm normalny zakres przepływu 0,6-6m3/h,szeroki zakres przepływu 0,4-8m3/h

20

20mm normalny zakres przepływu0.8-8m3/h,szeroki zakres przepływu 0,4-8m3/h

25

25mm normalny zakres przepływu 1-10m3/h,szeroki zakres przepływu 0,5-10m3/h

32

32mm normalny zakres przepływu 1,5-15m3/h,szeroki zakres przepływu 0,8-15m3/h

40

40mm normalny zakres przepływu 2-20m3/h,szeroki zakres przepływu 1-20m3/h

50

50mm normalny zakres przepływu 4-40m3/h,szeroki zakres przepływu 2-40m3/h

65

Zakres normalnego przepływu 65 mm 7-70 m3/h,szeroki zakres przepływu 4-70m3/h

80

Zakres normalnego przepływu 80 mm 10-100 m3/h,szeroki zakres przepływu 5-100m3/h

100

100mm normalny zakres przepływu 20-200m3/h,szeroki zakres przepływu 10-200m3/h

125

Zakres normalnego przepływu 125mm25-250m3/h,szeroki zakres przepływu 13-250m3/h

150

150mm normalny zakres przepływu 30-300m3/h,szeroki zakres przepływu 15-300m3/h

200

200mm normalny zakres przepływu 80-800m3/h,szeroki zakres przepływu 40-800m3/h

Rodzaj

n

Typ podstawowy, zasilanie +12V, wyjście impulsowe, wysoki poziomja≥l8V, niski poziom≤0.8V

A

Wyjście prądowe 4-20mA z dwoma przewodami, typ transmisji zdalnej.

b

Zasilanie bateryjne, typ wyświetlania sceny.

C

wyświetlanie sceny/4—20m A wyjście prądowe dwuprzewodowe

C1

Wyświetlanie sceny/protokół komunikacyjny RS485

C2

Wyświetlanie sceny/protokół komunikacji HART

Klasa dokładności

05

Klasa dokładności 0,5

10

Klasa dokładności 1.0

Zakres pomiaru znak

W

Turbina o szerokim zakresie przepływu

S

Standardowy zakres pomiarowy turbiny

Materiały

S

Stal nierdzewna 304

L

Stal nierdzewna 316(L)

Przeciwwybuchowy

n

Brak oznaczenia, brak przeciwwybuchowości

mi

Przeciwwybuchowy (ExdIIBT6)

Klasa ciśnienia

n

Normalny (odniesienie do poprzedniego zdjęcia)

H(x)

Wysokie ciśnienie (odniesienie do zdjęcia przed)



Uwaga: DN15-DN40 wymagają regularnego połączenia gwintowego, ale można je przekształcić w połączenie kołnierzowe poprzez dodanie „FL” do średnicy nominalnej na jego końcu.



NYLDTurbina PrzepływomierzRozmiar instalacji













Średnica nominalna (mm)	L(mm)	g	D(mm)	d (mm)	numer otworu
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDTurbina PrzepływomierzPrzestrogi podczas instalacji



(1) Miejsce instalacji:
Czujnik należy montować w miejscach dogodnych w utrzymaniu, nie narażonych na drgania rury, silne zakłócenia elektromagnetyczne oraz oddziaływanie gorącego promieniowania.Typowy system instalacji rur przepływomierza turbinowego jest przedstawiony na rysunku.Każdą część konfiguracji można wybrać pod kątem mierzonych obiektów, a to nie wszystko.Jest wrażliwy dla przepływomierza turbinowego na aberrację prędkości i przepływ wirujący, dlatego wchodzący do czujnika przepływ powinien być wystarczająco rozwinięty i pasować do wymaganej prostej rury lub prostownika.Jeżeli składowe oporu przepływu po stronie wlotowej są zmienne, długość rurociągu przed przepływem na ogół nie jest mniejsza niż 20D, a długość rurociągu z prądem nie jest mniejsza niż 5D.Jeżeli przestrzeń montażowa nie spełnia tych wymagań, prostownik przepływu można zainstalować między elementem oporowym przepływu a czujnikiem.Czujnik należy montować na zewnątrz, gdzie unika się bezpośredniego nasłonecznienia i deszczu.



Typy komponentów upstream	Pojedyncze zagięcie 90 °	Podwójne zagięcia pod kątem 90 ° na tym samym poziomie	Podwójne zakręty pod kątem 90 ° na innym poziomie	Koncentryczna rura redukcyjna	Otwórz cały zawór	Otwórz półzawór	Długość boku odpływowego
L/DN	20	25	40	15	20	50	5



(2)Wymagania instalacyjne dotyczące połączenia z rurami:
Czujnik montowany poziomo wymaga, aby nachylenie rurociągu nie było widoczne (zwykle w granicach 5°), a czujnik montowany pionowo powinien być taki sam. .Należy upewnić się, że rura obejściowa nie ma wycieków podczas pomiaru.
Lokalizacja czujnika w nowym rurociągu jest najpierw zastępowana krótkim rurociągiem.Po oczyszczeniu rurociągu wewnątrz, krótka rurka może zostać formalnie zmieniona z powrotem w czujnik.Ponieważ ten krok zawsze był przemyślany, czujnik często może ulec uszkodzeniu podczas czyszczenia rurociągu.
Jeżeli mierzony płyn zawiera zanieczyszczenia, filtr należy zamontować przed czujnikiem po stronie wlotowej.Do ciągłego przepływu cieczy należy zainstalować dwa zestawy filtrów, które kolejno usuwają zanieczyszczenia, lub wybrać filtr typu auto clearing.Jeżeli powietrze miesza się z cieczą, eliminator należy zamontować po stronie napływowej.Ujście filtra lub eliminatora należy poprowadzić w bezpieczne miejsce.
Jeżeli czujnik znajduje się w dolnym punkcie rurociągu, zawór spustowy należy zamocować za czujnikiem, aby regularnie odprowadzać zanieczyszczenia, aby zapobiec osadzaniu się osadów.Jeżeli mierzona ciecz jest łatwa do napowietrzenia, ciśnienie wyjściowe czujnika powinno być większe niż Pmin, aby zapobiec powstawaniu kieszeni powietrznych, które mogłyby uszkodzić dokładność i czas życia.
Pmin=2⊿P+1,25Pv Pa
Pmin: najniższe ciśnienie, Pa;
⊿P: strata ciśnienia, gdy natężenie przepływu czujnika jest największe Pa;
Pv : ciśnienie pary nasyconej, gdy temperatura użytkowania osiąga najwyższy punkt Pa.

Zawór sterujący przepływem powinien być zamocowany za czujnikiem, a zawór odcinający po stronie górnej powinien być otwarty, którego
zawory mogą nie powodować wibracji i przecieków na zewnątrz.Zakres przepływu, który może spowodować odwrócony przepływ, powinien zapobiegać
odwrócony przepływ płynu z zamocowaniem zaworu zwrotnego.Zarówno czujnik, jak i rurociąg powinny być koncentryczne.Uszczelniona podkładka



NYLDTurbina PrzepływomierzSposób połączenia







Czujnik/przetwornik przepływu turbiny: (model NYLD-N, model NYLD-A)

1. Typ podstawowy:





Sposób podłączenia przepływomierza turbinowego typu NYLD-N





Sposób podłączenia nadajnika turbiny typu NYLD-A



2. Typ przeciwwybuchowy:

Sposób podłączenia czujnika przepływomierza turbinowego typu NYLD-N:





Sposób podłączenia przetwornika przepływu turbiny typu NYLD-A:





Inteligentny przepływomierz turbinowy do integracji (model NYLD-C)





NYLDTurbina PrzepływomierzWniosek



Przepływomierz turbinowy typu podstawowego NYLD-N:

Ten czujnik został skalibrowany i wyregulowany przed sprzedażą, więc nie ma potrzeby sprawdzania.

Czujnik łączy się z wyświetlaczem: w pierwszej kolejności sprawdzanie właściwości wyjściowej (zakres częstości impulsów, poziom, szerokość itp.), która powinna odpowiadać właściwości wejściowej wyświetlacza.Parametry wyświetlacza muszą być ustawione pod względem współczynników czujnika.Moc czujnika, przewód i rezystancja również muszą do siebie pasować. Ponadto należy wziąć pod uwagę wzmacniacz przyimkowy czujnika, aby zapobiec zakłóceniom elektromagnetycznym, na przykład w celu ochrony przed deszczem.

Turbinowy przetwornik przepływu NYLD-A:

Przetwornik ten powinien mieć ustawiony punkt zerowy natężenia przepływu i wartość pełnego zakresu zgodnie z wymaganiami klienta przy zakupie.

Gdy przepływomierz działa, a punkt zerowy natężenia przepływu należy wyregulować na miejscu, sposób działania wygląda następująco:

Zamknij zawory rury przepływomierza, upewnij się, że w rurze nie ma natężenia przepływu;po włączeniu zasilania, połączony szeregowo miernik prądu może monitorować prąd wyjściowy przepływomierza;lekko wyreguluj potencjometr W502 na płytce drukowanej, aby prąd wyjściowy wrócił do 4 m A.

Uwaga: wartość pełnego zakresu przepływomierza nie mogła być regulowana na miejscu po jego pracy;W razie potrzeby zwróć go do fabryki, aby wykonać to w standardowej instalacji zgodnie z potrzebami.



NYLDTurbina PrzepływomierzPrzestrogi w użyciu



(1) kolejność przełączania uruchamiana;
※Czujnik, który nie ma przewodu odgałęzionego, powinien lekko otworzyć półzawór górny, a następnie zawór dolny.Gdy działasz przez chwilę z małą szybkością (około dziesięciu minut), otwórz cały zawór górny i zawór dolny, aby uzyskać normalne natężenie przepływu.
※Czujnik z odgałęzieniem powinien najpierw otworzyć zawór odgałęzienia, półzawór przed i za odgałęzieniem, zamknąć zawór odgałęzienia do małego natężenia przepływu i działać przez chwilę.Następnie otwórz cały zawór górny, zamknij cały zawór odgałęzienia (upewnij się, że nie ma wycieku), na koniec wyreguluj zawór dolny do wymaganego natężenia przepływu.
(2) Uruchamia się płyn o niskiej i wysokiej temperaturze
Gdy płyn o niskiej temperaturze przepływa przez rurę, najpierw należy usunąć wodę, a następnie płynąć przez piętnaście minut z minimalnym przepływem i stopniowo wzrastać do normalnego przepływu.Gdy przestanie płynąć, również powinien stopniowo zmniejszać się do temperatury zbliżonej do temperatury rury i temperatury otoczenia.
Przepływ płynu o wysokiej temperaturze jest podobny do tego niskotemperaturowego.
(3) Inne uwagi:
1) Otwieranie i zamykanie zaworu powinno być powolne.Jeśli zostanie zastosowany przełącznik automatycznego sterowania, najlepiej jest użyć sposobu „dwa otwarte, dwa zamknięte”, aby zapobiec uszkodzeniu przez płyn płynący z łopatek.
2) Sprawdź ciśnienie wylotowe czujnika, aby zastosować środki zapobiegające kawitacji.
3) Aby czynniki czujnika mogły się zmieniać, należy regularnie kalibrować z dala od rurociągu.Jeżeli przepływ nie mieści się w dopuszczalnym zakresie, czujnik należy wymienić.
4) Czyszczenie rur wymaga potwierdzenia zgodności ze standardami stosowanego kierunku przepływu, wartości, ciśnienia i temperatury itp., W przeciwnym razie może spowodować spadek dokładności, a nawet uszkodzenie.
5) Wzmocnij kontrolę czujnika w celu zapewnienia długotrwałej normalnej pracy.Jako stwierdzenie nienormalne należy podjąć środek.Na przykład słyszenie nienormalnego głosu jako monitorowanie obrotu łopatki.





NYLDTurbina PrzepływomierzProblem i rozwiązanie





problem	Możliwa przyczyna	rozwiązanie
Brak pokazywania lub brak całkowitego dodawania, gdy ciecz normalnie płynie.	Sprawdzać: 1) obwód otwarty.luźny styk (przewód zasilający cewka bezpiecznika PCB) 2) koło łopatkowe nie obraca się	1) znajdź problem za pomocą miernika elektrycznego lub wymień tę płytkę drukowaną na zapasową. 2) wyczyść lub wymień koło łopatkowe i upewnij się, że nie ociera się o sąsiednie części.
Pokazy przepływu stopniowo spadają.	1) filtr blokuje się 2) zawór w rurze jest luźny względem rdzenia 3) koło łopatkowe ma zanieczyszczenie;	1) wyczyść filtr 2) napraw lub wymień zawór 3) wyczyść czujnik, a następnie ponownie skalibruj;
Jego ekran nadal ma przepływ pokazujący, kiedy ciecz nie ma przepływu	1) kabel nie ma dobrego przewodu masy z zewnętrznymi zakłóceniami; 2) rura z wibracjami, aby wytworzyć sygnał błędu; 3) zawór odcinający ma wyciek z nieszczelnym przepływem 4) obwód wewnętrzny lub element wyświetlacza jest uszkodzony w celu wytworzenia zakłóceń;	1) naprawić lub wymienić na dobry przewód masowy; 2) wzmocnić linię rurociągu lub zainstalować blacket, aby zapobiec wibracjom; 3) konserwować lub wymieniać zawór 4) stopniowo sprawdzaj i usuwaj źródło zakłóceń.
Wyświetlana wartość ma oczywistą różnicę w stosunku do oceny doświadczenia	1) Nieprawidłowy tunel wewnętrzny czujnika; 2) We wnętrzu czujnika występuje kawitacja; 3) Przepływ wewnątrz rury powoduje problemy 4) Nieprawidłowe wnętrze wyświetlacza 5) Efekt materiału z magnesem trwałym jest coraz słabszy 6) Rzeczywisty przepływ nie mieści się w normalnym zakresie	1)-4) trzeba najpierw znaleźć przyczynę, aby zastosować właściwe metody; 5) wymień materiał magnesu 6) wybierz odpowiedni czujnik





NYLDTurbina PrzepływomierzPrzewożenie i przechowywanie



Czujnik należy umieścić w solidnym drewnianym pudełku (małe średnice można włożyć do kartonu) i nie może swobodnie się chybotać w pudełku.Podczas przenoszenia należy uważać, aby odłożyć i odmówić ładowania lub rozładowywania chrupiącego.
Miejsce rezerwacji należy potwierdzić zgodnie z następującymi warunkami:
1.unikaj deszczu i wilgoci;
2.unikaj mechanicznych wibracji i uderzeń;
3. zakres temperatur: -20 ℃ -- + 55 ℃;
4.wilgotność względna: nie więcej niż 80%;
5. środowisko otoczenia nie zawiera gazów żrących.

Przestrogi w rozpakowaniu

Po otwarciu pudełka pilniki i akcesoria powinny być kompletne.Pliki w pudełku zawierają instrukcję obsługi, fragment świadectwa badania oraz fragment listy przewozowej.Należy obserwować czujnik czy nie dojdzie do uszkodzenia podczas transportu, aby dobrze sobie z nim radzić.Użytkownicy muszą chronić certyfikat przed utratą, w przeciwnym razie nie można ustawić współczynników instrumentu.



Niezbędna wiedza na zamówienie

Użytkownik powinien zwrócić uwagę, że przy zamawianiu przepływomierza turbinowego należy dobrać właściwą specyfikację modelu w zależności od średnicy nominalnej cieczy, ciśnienia roboczego, temperatury pracy, zakresu przepływu, kategorii cieczy i warunków otoczenia.Czujnik typu przeciwwybuchowego należy dobierać przy zapotrzebowaniu na przeciwwybuchowość i przy uwzględnieniu ściśle klas przeciwwybuchowych.
Gdy instrument wyświetlający jest dopasowany przez naszą firmę, należy zapoznać się z odpowiednią instrukcją, aby wybrać odpowiedni model lub skorzystać z naszego projektu inżyniera technologicznego do wyboru pod względem oferty informacyjnej.Kabel używany do wysyłania sygnału, który chcesz, powinien podać długość i specyfikację.
Inteligentna integracja przepływomierza turbinowego (NYLD-B/C NYLD-B/C)





Cechy	Nazwa terminala	Połączenie
Dwuprzewodowy 4-20MA	V+	Dwuprzewodowa anoda 4-20MA
	V-	Dwuprzewodowa elektroda ujemna 4-20MA
Wyjście impulsowe	V+	Moc dodatnia 12/24 V
	V-	Moc 12/24 V ujemna
	Wyjście impulsowe	Wyjście impulsowe
485 Wyjście	A	485 Koniec
	b	485 B Koniec
Wyjście 1-5 V	V+	24V moc dodatnia
	V-	24 V moc ujemna
	A	Wyjście 1-5 V +
	b	Wyjście 1-5 V -
Zaciski zasilane bateryjnie	T+	Dodatni akumulator 3,6 V
	T-	3.6 V bateria ujemna

Warunki pracy Naciśnij „＞”, wchodząc do interfejsu wprowadzania hasła, naciśnij „＜” wiązanie, około 1,2 sekundy zacznij wpisywać hasło.
Ustaw hasło na rok 2010 (operacja inżyniera) Rysunek 2
Kluczowy opis:
Naciśnij przycisk „＜” (naciśnij przycisk „＜” około 1.2 sekundy oznacza potwierdzenie)
Naciśnij przycisk "+" (naciśnij przycisk "＜" około 1.2 sekundy Oznacza to wyjście)
Naciśnij przycisk „+” W stanie wejścia Cykl, aby zmienić wartość przy kursorze
Naciśnij przycisk „＜” Przesuń bieżącą pozycję kursora
Naciśnij stan wejścia „＜”, Hasła Prawo, aby wejść do menu, Źle Powrót do stanu początkowego wejścia





Instrukcja obsługi tablicy przyrządów



Numer podmenu	Wyświetlanie menu	Oznaczający	Wybierz element lub Zakres wartości
1	Wybór jednostki przepływu	Wybór jednostki przepływu (domyślnie 0)	0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/h 5:+/h 6:kg/h 7:kg/m
2	Wybór algorytmu	Wybór algorytmu (domyślnie 0)	00:konwencjonalny przepływ objętościowy,01:konwencjonalny przepływ masowy,02:konwencjonalny przepływ objętościowy gazu,03:masowy przepływ gazu konwencjonalnego
3	Współczynnik przepływu	Współczynnik przepływu (domyślnie 3600)	Ustaw współczynnik licznika, jednostki P/m³
4	Przepływ wyjściowy w pełnej skali	Przepływ wyjściowy w pełnej skali (domyślnie 1000)	Gdy urządzenie wyjściowe 4-20MA Sygnały analogowe Wartość musi być ustawiona, nie na 0 jednostek i stałych jednostek przepływu
5	Ustawienie gęstości	Ustawienie gęstości (domyślnie 1.0)	W przypadku algorytmu wyboru przepływu masowego (01.03), należy to ustawić, Jednostki:KG/m³
6	Ustawienia temperatury	Ustawienia temperatury (domyślnie 0,0)	Ustaw wartość temperatury, wybierz 02. 03 Algorytm, należy to ustawić, Jednostki: ℃
7	Ustawienia ciśnienia bezwzględnego	Ustawienie ciśnienia bezwzględnego gazu	---
8	Niższy ruch uliczny	Ustaw procent usuwania sygnału wejściowego impulsu	Gdy wartość procentowa całkowitego usunięcia ruchu 0-100, użyj tego trybu prądu i zakresu typu impulsu powinny być ustawione poprawnie
9	485 Adres	Ustaw komunikację szeregową RS485	Zakres: 0-255
10	Czas tłumienia	Ustawianie czasu tłumienia wyjścia wyświetlacza (domyślnie 4S)	Ustaw prąd wyjściowy i wyświetl czas tłumienia, aby uniknąć prądu wyjściowego z wahaniami przepływu i wyświetlić zakres: 2-32
11	Wyczyść całkowity przepływ	Wyczyść całkowity przepływ	Wyczyść całkowity przepływ Wybierz "TAK", naciśnij "E"
