Szczegóły Produktu:
|
| Limit przepływu: | 0~20~1600 m3/h | Ciśnienie nominalne: | 1,0 MPa, 1,6 MPa |
|---|---|---|---|
| precyzja: | ±1,0%R (±1,5%R) | Materiał: | Allo aluminium, aluminium |
| Średnica nominalna: | DN20~DN200 | Zmierzona temperatura medium: | -20 ℃ ~ 60 ℃ |
| Klasa przeciwwybuchowa: | ExdIIBT6 | Stopień ochrony: | IP65 |
| High Light: | Przepływomierz turbinowy 1Mpa Roots,przepływomierz korzeni aluminiowych,przetwornik przepływu turbiny 1Mpa |
||

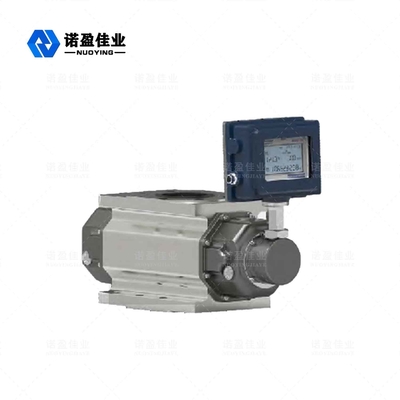

NYLD-LGQ Przepływomierz gazu Roots
NYLD-LGQPrzepływomierz gazowy root jest używany jako miernik objętości od ponad 100 lat.Dzięki cechom takim jak wysoka precyzja, szeroki zakres, niewielka objętość, niewielka waga, wygodna instalacja i konserwacja, niezawodna i trwała żywotność, jest szeroko stosowany w przepływomierzach gazu ziemnego, gazu węglowego, powietrza i innych gazów. Jest to idealny przepływomierz urządzenie dla gazownictwa miejskiego, chemii pól naftowych, badań naukowych i innych wydziałów w kraju i za granicą.
NYLD-LGQ Przepływomierz gazu Roots Techniczny Parametry
| Specyfikacja modelu |
Nominalny średnicaDN mm) |
Limit przepływu (m3/h) |
Przepływ początkowy m3/h |
Ciśnienie strata przy Qmax |
Ciśnienie nominalne MPa |
Precyzja % |
Zakres |
Materiał |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20:1 | Aluminiowy |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminium | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1,15 | 500 | 53:1 |
NYLD-LGQ Przepływomierz gazu Roots Operacyjny Zasada
(1).Przepływomierz składa się z 5 części (patrz rysunek 1)
(2). Zasada działania inteligentnego przepływomierza korzeniowego gazu (patrz rysunek 2)
Inteligentny przepływomierz korzeniowy gazu składa się z obudowy, wirnika sprzężonego i inteligentnego licznika przepływu.Pod działaniem różnicy ciśnień między wlotem i wylotem krążącego gazu (P wlot>P>wylot) para sprzężonych utrzymuje prawidłowe względne położenie wirnika dzięki precyzyjnie wykonanej przekładni regulacyjnej. Optymalna szczelina robocza między wirnik, wirnik i obudowa oraz wirnik i płyta ścienna zapewniają ciągłe bezdotykowe uszczelnienie.
Na każdy obrót wirnika wyprowadza czterokrotność efektywnej objętości komory dozującej, a liczba obrotów wirnika jest przekazywana do inteligentnego licznika przepływu przez magnetyczne urządzenie sprzęgające i mechanizm redukcji prędkości, aby wyświetlić skumulowaną objętość gazu wyjściowego.(Rysunek pokazuje tylko cykl ćwiartkowy).
(3). Zasada działania inteligentnego licznika przepływu
Inteligentny licznik przepływu składa się z kanału analogowego wykrywającego temperaturę i ciśnienie, kanału czujnika przepływu i jednostki mikroprocesorowej oraz jest wyposażony w zewnętrzny interfejs sygnałowy do wysyłania różnych sygnałów.Mikroprocesor w inteligentnym liczniku przepływu wykonuje kompensację temperatury i ciśnienia oraz korekcję współczynnika sprężania zgodnie z równaniem gazu.Równanie gazu wygląda następująco:
Gdzie:
Qn: strumień objętości w warunkach normalnych (m3/h);
Qg: strumień objętości w warunkach roboczych (m3/h);
Pg: ciśnienie licznika w punkcie pomiaru ciśnienia przepływomierza (KPa)
Pa: lokalne ciśnienie atmosferyczne (KPa);
Tg: temperatura bezwzględna (273,15 + t) (K) ośrodka;
t: mierzona temperatura medium (°C);
Zn: współczynnik kompresji w warunkach standardowych;
Zg: współczynnik kompresji w warunkach roboczych;
Tn: temperatura bezwzględna (273,15+20) (K) w stanie standardowym;
Pa: lokalne ciśnienie atmosferyczne (KPa);
Pn: standardowe ciśnienie atmosferyczne (101,325 KPa);
P: P = Pa + Pg.
Uwaga: Dla gazu ziemnego Zn/Zg=Fz2, Fz nazywa się współczynnikiem supersprężenia.Ten produkt jest obliczany zgodnie ze wzorem SY/T6143-1996 standardu CNPC.
