Szczegóły Produktu:
|
Napięcie robocze płyty głównej: | DC 6V | Napięcie robocze zaworu sterującego: | Prąd stały 7,2 V |
---|---|---|---|
Najniższe napięcie alarmowe zewnętrznej baterii: | 4,5V | Najniższe napięcie alarmowe baterii wewnętrznej: | 5V |
Prąd roboczy: | ≦200mA | Statyczny prąd roboczy: | <15 NA |
Temperatura pracy: | -20 ℃ ~ + 550 ℃ | Ciśnienie robocze: | ≦ 0,4 mln Pa |
High Light: | Przepływomierz turbiny gazowej 200mA,przepływomierz turbiny 6V,przełącznik przepływu turbiny 6V |

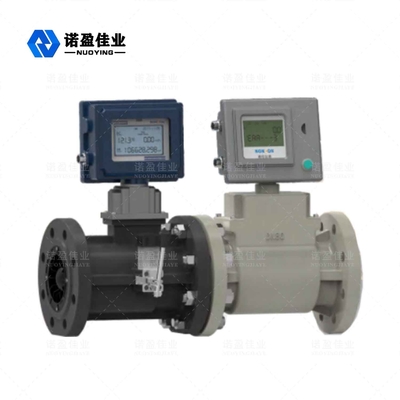

NYLD-GKTurbina gazowa typu IC Card Przepływomierz

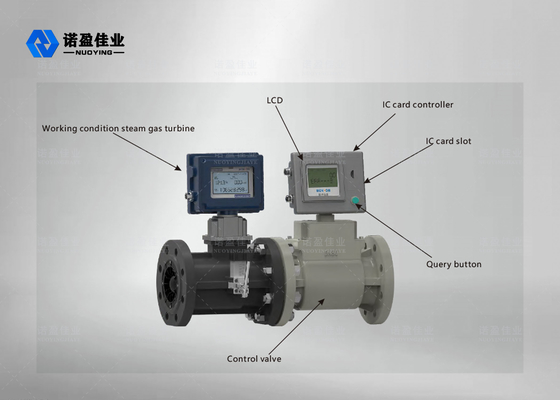

NYLD-GKPrzepływomierz turbiny gazowej z kartą procesora łączy czujnik przepływomierza turbiny gazowej, kontroler kompensacji przepływu z karty procesora (zwany dalej kontrolerem) i zawór sterujący karty, a także uzupełnia temperaturę, ciśnienie, detekcję przepływu i korekcję objętości oraz sterowanie przedpłacone za pomocą jednego mikroprocesora.Posiada nie tylko wszystkie doskonałe cechy miernika bazowego i korektora, ale także całkowicie rozwiązuje problem braku synchronizacji pomiaru i dedukcji połączonego produktu.Produkt wykorzystuje również kartę CPU i moduł ESAM i jest to przepływomierz nowej generacji, który może zapobiegać atakom sieciowym, zapobiegać kopiowaniu oraz zapewniać bezpieczny, niezawodny i poufny proces użytkowania, który jest idealnym przemysłowym licznikiem przedpłaconym.
NYLD-GKTurbina gazowa typu IC Card Przepływomierz Modelowanie
Napięcie robocze płyty głównej | DC 6V |
Napięcie robocze zaworu sterującego | Prąd stały 7,2 V |
Najniższe napięcie alarmowe zewnętrznej baterii | 4,5V |
Najniższe napięcie alarmowe baterii wewnętrznej | 5V |
Maksymalny prąd roboczy | ≦200mA |
Statyczny prąd roboczy | <15 NA |
Temperatura pracy | -200C~+550C |
Wilgotność względna | ≦93% wilgotności względnej |
Maksymalne ciśnienie robocze | ≦ 0,4 mln Pa |
Typ miernika adaptacji | różne przepływomierze, przemysłowy miernik membranowy, |
NYLD-GKTurbina gazowa typu IC Card Przepływomierz Operacyjny Zasada
(1) Napięcie robocze płyty głównej: DC 6 V
(2) Napięcie robocze zaworu sterującego: DC 7,2 V
(3) Najniższe napięcie alarmowe baterii zewnętrznej: 4,5 V
(4) Najniższe napięcie alarmowe baterii wewnętrznej: 5 V
(5) Maksymalny prąd roboczy: ≦200mA
(6) Statyczny prąd roboczy: <15 NA
(7) Temperatura pracy: ~200C~+550C, wilgotność względna: ≦93% RH
(8) Maksymalne ciśnienie robocze: ≦ 0,4 M Pa
(9) Typ miernika adaptacyjnego: różne przepływomierze, przemysłowy miernik membranowy
NYLD-GKTurbina gazowa typu IC Card Przepływomierz Funkcja
■ Zintegruj pomiar przepływu, obsługę karty procesora, korekcję i kontrolę głośności, o zwartej strukturze, wysokiej niezawodności, dokładnych obliczeniach, szybkiej kontroli;
■ Sterownik kompensacji przepływu wykorzystuje zewnętrzny cyfrowy czujnik temperatury i ciśnienia, z wysoką precyzją, wygodną konserwacją i weryfikacją;
■ Dojrzały miernik bazowy pomiarowy: wykorzystuje miernik bazowy pomiarowy produkowany przez naszą firmę i oceniany przez rynek od wielu lat, ze stabilną i niezawodną wydajnością oraz dokładnym pomiarem;
■ Niezawodny zawór kulowy sterujący: konstrukcja konstrukcji z zerową stratą ciśnienia, średnica nominalna zaworu jest równa średnicy rury, a zawór przełączający działa niezawodnie;
■ Użyj głównego i pomocniczego trybu zasilania bateryjnego, z konstrukcją obwodu mikro-zasilania, a wbudowana bateria może być używana przez ponad trzy lata, a zewnętrzne zasilanie może być używane do długotrwałego zasilania w celu zagwarantowania zaworu można niezawodnie przełączać.
■ LCD wyświetla skumulowaną całkowitą ilość, chwilowe natężenie przepływu, temperaturę, ciśnienie, pozostałą objętość gazu, stan baterii, stan zaworu itp., przejrzysty i intuicyjny wyświetlacz, wygodny odczyt;
■ Użyj technologii przechowywania danych EEPROM, z funkcją przechowywania danych historycznych i zapytań;
■ Użyj karty procesora i wbudowanego modułu bezpieczeństwa ESAM, a każdy etap operacji karty wymaga uwierzytelnienia bezpieczeństwa z wysokim poziomem bezpieczeństwa;
■ Karta może przechowywać informacje o odczytaniu karty każdego licznika, a firma gazownicza może odczytać wszystkie informacje z karty za pośrednictwem systemu zarządzania użytkownikami podczas sprzedaży gazu, co jest wygodne dla zarządzania użytkownikiem;
■ Użyj wyjścia sygnału impulsowego i interfejsu komunikacyjnego RS485, aby być wygodnym dla górnego komputera do połączenia z siecią, a także można go dopasować do kolektora danych, aby zrealizować bezprzewodową akwizycję danych;
NYLD-GKTurbina gazowa typu IC Card Przepływomierz Funkcja funkcjonalna
1. Osiąga przedpłacone zarządzanie za pomocą karty IC, z jednym miernikiem i jedną kartą oraz różnymi hasłami użytkowników, bezpiecznymi i niezawodnymi;
2. Ciekłokrystaliczny chiński znak wyświetla informacje o objętości powietrza oraz powiązane informacje i stan zaworu, niedociążenie, usterkę, niski poziom naładowania baterii itp.;
3. Użyj baterii litowej o dużej pojemności do zasilania, aby przedłużyć żywotność.Żywotność baterii przy normalnym użytkowaniu wynosi ponad 3 lata;
4. Kontroler posiada funkcję wykrywania naładowania baterii.Gdy poziom naładowania baterii jest niski, system automatycznie wyświetli komunikat „niska moc” z alarmem dźwiękowym i automatycznie zamknie zawór w zadanym czasie;
5. Kontroler ma wiele funkcji ochronnych.W przypadku wystąpienia zjawiska otwierania puszki, odłączania przewodu, wyłączania zasilania, zakłóceń magnetycznych itp. sterownik automatycznie zamknie zawór, odetnie dopływ powietrza, a na wyświetlaczu ciekłokrystalicznym pojawi się komunikat „błąd” i „zamknie zawór”. ”.” szybka informacja;
6. Naciśnij przycisk, aby wyświetlić informacje o pracy, takie jak pozostała objętość powietrza, skumulowana objętość powietrza i status;7. Kontroler posiada funkcję wykrywania zasilania zewnętrznego.Gdy poziom naładowania baterii miernika przepływu lub zewnętrznego źródła zasilania jest niski, sterownik automatycznie zamknie zawór i wyświetli odpowiednią informację o błędzie;
8. Sterownik posiada funkcję monitorowania sygnału przepływu.Jeśli sterownik nie otrzyma sygnału wyjściowego z przepływomierza w ustawionym czasie, sterownik zamknie zawór i wyświetli odpowiednią informację o błędzie;
9. Naciśnij przycisk , aby wyświetlić informacje o pracy, takie jak pozostała ilość powietrza, skumulowana ilość powietrza i status;10. Przepływomierz może być wyposażony w interfejs komunikacyjny RS485 w celu weryfikacji zgromadzonych danych w czasie rzeczywistym;
11. Użyj dużego ekranu LCD, aby wyświetlić informacje o objętości gazu i stanie, jasne i intuicyjne;
12. Głowica miernika kontrolera może obracać się o 180 stopni, co jest łatwe w instalacji i obsłudze.
Klasyfikacja | Model | Zakres przepływu (m3/h) | Typ miernika adaptacji |
Niskie ciśnienie kontrolować (0,5 50kPa) |
NYLD-GK-G6 NYLD-GK-G10 NYLD-GK-G16 NYLD-GK-G25 NYLD-GK-G40 |
0,06→10 0,1→16 0,16→25 0,25→40 0,40→65 |
Miernik membranowy G6type Miernik membranowy G10type Miernik membranowy G16type Miernik membranowy typu G25 Miernik membranowy typu G40 |
Średnie ciśnienie (≥0,4 MPa) |
NYLD-GK40 NYLD-GK50 NYLD-GK80 NYLD-GK100 NYLD-GK150 NYLD-GK200 |
Zgodnie z zakresem przepływomierza |
Różne przepływomierze gazowe Różne przepływomierze gazowe Różne przepływomierze gazowe Różne przepływomierze gazowe Różne przepływomierze gazowe Różne przepływomierze gazu |
1, po wyjęciu karty IC, ujście karty musi być zakryte, aby zapobiec przedostawaniu się brudu.
2, ten produkt realizuje jedno gospodarstwo domowe, jeden metr i jedną kartę.Karty IC muszą być przechowywane w bezpiecznym miejscu i nie mogą być uszkodzone ani pożyczone od siebie.
3, podczas wymiany baterii zewnętrznej należy potwierdzić, że na miejscu nie ma łatwopalnego gazu;w przypadku konieczności wymiany baterii wewnętrznej należy skontaktować się z lokalną firmą gazową.
4, w celu zapewnienia normalnego użytkowania produktów gazowych karty IC, wybierz baterię alkaliczną nr 5 i surowo zabrania się używania zasilania prądem zmiennym zamiast baterii.
