Szczegóły Produktu:
|
Odległość transmisji: | ≤1000m | Stosunek zasięgu: | 1:10,1:20 |
---|---|---|---|
Klasa dokładności: | ±1,5%R,±1%R | Wyjście komunikacyjne: | Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART |
Wilgotność otoczenia: | 5%~90% | Zmierzona temperatura medium: | -30 ℃ ~ 80 ℃ |
Sygnał wyjściowy: | Wyjście sygnału częstotliwości impulsów: Niski poziom wynosi poniżej 0,8 V, wysoki poziom to 8 V Dwu | Zasilacz: | Zasilanie zewnętrzne: 24VDC Zasilanie wewnętrzne: bateria litowa 3,6V |
High Light: | trzyprzewodowy przepływomierz przeciwwybuchowy,przepływomierz 24VDC 4-20mA,przepływomierz turbinowy 24VDC; |

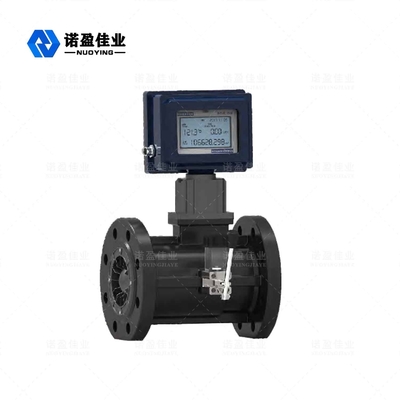

PRZEPŁYWOMIERZ TYPU NYLD-GZ Turbina gazowa Bezpieczeństwo - przeciwwybuchowa wysoka precyzja
NYLD-GZTyp Turbina Gazowa Przepływomierz elektromagnetyczny
NYLD-GZTyp przepływomierza turbiny gazowej integruje czujnik przepływu turbiny gazowej i elektroniczny korektor objętości.Może wykryć i wyświetlić przepływ warunków pracy i całkowitą objętość.Wydajność techniczna jest na krajowym poziomie zaawansowanym, jest zgodna ze standardem GB / T18940 / IS09951, który jest szeroko stosowany w pomiarach i testowaniu gazu w branżach takich jak para i sprężone powietrze.
NYLD-GZTyp Turbina GazowaPrzepływomierz elektromagnetyczny Modelowanie
NYLD-GZ | Inteligentny przepływomierz turbiny gazowej (standardowy typ objętości, z kompensacją temperatury i ciśnienia) | |
Inteligentny przetwornik turbiny gazowej (typ objętości w warunkach roboczych) | ||
Kaliber |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (niestandardowy, długi okres zamówienia) DN 40mm (niestandardowy, długi okres zamówienia) DN 50mm DN 65mm (niestandardowy, długi okres zamówienia) DN 80mm DN 100mm DN 125mm (niestandardowy, długi okres zamówienia) DN 150mm DN 200mm DN 250mm (niestandardowy, długi okres zamówienia) DN 300mm |
Zasięg |
A B C |
Zakres standardowy Zakres rozszerzenia Zakres rozszerzenia |
Klasa dokładności |
01 02 |
1,5 stopnia klasa 1.0 |
Model wyjściowy |
A B C |
Wyjście impulsowe, wyjście impulsowe karty IC, wyjście alarmowe Prąd 4-20mA, wyjście impulsowe, wyjście karty IC, wyjście alarmowe Prąd 4-20mA, wyjście impulsowe, wyjście karty IC, wyjście alarmowe, komunikacja RS485 |
Klasa przeciwwybuchowa |
N mi |
Typ standardowy, nie przeciwwybuchowy Typ przeciwwybuchowy, ExdⅡCT6 |
NYLD-GZTyp Turbina GazowaPrzepływomierz elektromagnetyczny Operacyjny Zasada
Gdy płyn przepływa przez przepływomierz, jest prostowany i przyspieszany przez działanie łopatki kierującej (lub prostownika).Ponieważ wirnik jest ustawiony pod kątem do kierunku przepływu płynu, w tym momencie turbina wytwarza moment obrotowy.Po pokonaniu momentu tarcia i oporu płynu turbina zaczyna się obracać.W pewnym zakresie przepływu prędkość kątowa obrotu turbiny jest proporcjonalna do natężenia przepływu objętościowego płynu.Zgodnie z zasadą indukcji elektromagnetycznej, czujnik magnetyczny jest używany do indukowania sygnału impulsowego proporcjonalnego do przepływu objętościowego płynu z synchronicznie obracającej się płyty łączącej.Sygnał ten jest przesyłany do korektora objętości i przetwarzany wraz z sygnałami takimi jak temperatura i ciśnienie oraz wyświetlany na ekranie LCD.Zasadę jego budowy przedstawiono na rysunku 1.
4.2 Głośność Korektor Pracujący Zasada
Korektor objętości składa się z kanału analogowego wykrywania temperatury, ciśnienia, kanału cyfrowego wykrywania przepływu, mikroprocesora, obwodu napędu ciekłokrystalicznego i innych obwodów pomocniczych oraz jest wyposażony w zewnętrzny interfejs sygnałowy. Po przetworzeniu i przetworzeniu przesyłanych sygnałów wielokanałowych z każdego czujnika sygnały są wprowadzane do wzoru do działania zgodnie z równaniem gazu, aby zrealizować lokalny wyświetlacz i zdalną transmisję różnych sygnałów.
Równanie gazu można zapisać jako
Gdzie:
Vo — objętość poniżej warunków standardowych (m3);
V — objętość w warunkach pracy 3 (m3);
P=Pa+Pg — ciśnienie bezwzględne (kPa) w punkcie detekcji ciśnienia przepływomierza;
Pa — lokalne ciśnienie atmosferyczne (kPa);
Pg — ciśnienie licznika (kPa) punktu detekcji ciśnienia przepływomierza;
P0 — standardowe ciśnienie atmosferyczne (101,325 kPa)
T0 — temperatura bezwzględna w warunkach standardowych (293,15 K, co może wynosić 273,15 K zgodnie z wymaganiami użytkownika);
T — temperatura bezwzględna mierzonego medium (27315+t)K;
t — temperatura mierzonego medium (°C);
Fz — współczynnik kompresji gazu
Zn — współczynnik kompresji gazu pod stanem normalnym
Zg — współczynnik sprężania gazu w warunkach roboczych;
