Szczegóły Produktu:
|
Odległość transmisji: | ≤1000m | Stosunek zasięgu: | 1:10,1:20 |
---|---|---|---|
Klasa dokładności: | ±1,5%R,±1%R | Wyjście komunikacyjne: | Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART |
Wilgotność otoczenia: | 5%~90% | Zmierzona temperatura medium: | -30 ~ 80 ℃ |
Sygnał wyjściowy: | Wyjście sygnału częstotliwości impulsów: Niski poziom wynosi poniżej 0,8 V, wysoki poziom to 8 V Dwu | Zasilacz: | 24VDC, 220VAC (opcjonalnie) |
High Light: | Precyzyjny przetwornik przepływu turbiny,przeciwwybuchowy przetwornik przepływu turbiny,czujnik przepływu turbiny 220VAC |

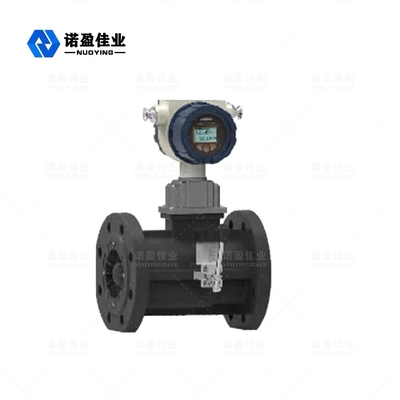

Elektromagnetyczny przepływomierz gazu NYLD-G
NYLD-GPrzepływomierz turbiny gazowej to nowa generacja precyzyjnego, niezawodnego precyzyjnego miernika gazu integrującego temperaturę, ciśnienie, czujnik przepływu i inteligentny licznik przepływu opracowany przez zaawansowaną technologię przepływomierza w kraju i za granicą, zoptymalizowany przez teorie mechaniki gazu, mechaniki płynów i elektromagnetyzmu, który ma doskonałą wydajność pomiaru niskiego i wysokiego ciśnienia.
Posiada różne tryby wyjścia sygnału i niską czułość na zakłócenia płynów i jest szeroko stosowany w pomiarach gazu ziemnego, gazu węglowego, gazu skroplonego, lekkiego gazu węglowodorowego.
Ten typ przepływomierza turbinowego jest produktem przeciwwybuchowym o klasie przeciwwybuchowej: ExdIICT6
Elektromagnetyczny przepływomierz gazu NYLD-G Techniczny Parametry
Podstawowy Parametry
Metercaliber (mm) i tryb połączenia |
DN50, DN80, DN100, DN150, DN200, DN250, DN300mm kaliber z przyłączem kołnierzowym DN25, DN40, DN65, DN125 mm można dostosować |
Klasa dokładności | ±1,5%R,±1%R |
Stosunek zasięgu | 1:10,1:20 |
Materiał miernika | Korpus:odlew aluminiowy lub stal nierdzewna 304;wirnik: wysokiej jakości stop aluminium;wyświetlacz: odlew aluminiowy |
Zmierzona temperatura medium | -30°C ~ +80°C, |
Warunki otoczenia | Temperatura: -20 ° C ~ + 60 ° C, wilgotność względna 5% ~ 90%.ciśnienie atmosferyczne |
Zasilacz |
Zasilanie zewnętrzne: 24VDC Zasilanie wewnętrzne: bateria litowa 3.6 V |
Sygnał wyjściowy |
Wyjście sygnału częstotliwości impulsów: niskie poziom jest poniżej 0,8 V, wysoki poziom to 8 V Dwuprzewodowe, trójprzewodowe wyjście prądowe 4-20mA |
Przenoszenie dystans |
≤1000m |
Przewód sygnałowy berło |
Gwint wewnętrzny M20×1,5 |
Stopień ochrony | IP65 |
Przeciwwybuchowy stopień |
Exd II CT6 |
Techniczny parametry
Specyfikacja modelu Zakres |
Nominalny średnica DN |
Zakres przepływu m3/h |
Nominalny ciśnienie MPa |
Precyzja |
Spadek ciśnienia kPa przy Qmax |
NYLD-G-25 A | 25 | 2,5 ~ 25 |
1,6 2,5 4.0 |
1. 5 stopni (Qmin ~qtx ±3% qtx~Qmax ±1,5%) 1.0 stopień (Qmin ~qtx ±2% qtx~Qmax ±1,0%) |
0,5 0,8 |
NYLD-G-40 A | 40 | 5 ~ 50 | |||
NYLD-G-50 A b |
50 |
6~65 10~100 |
|||
NYLD-G-65 A | 65 | 15~200 |
0,8 1.2 2,2 |
||
NYLD-G -80 A b |
80 |
13~250 20~400 |
|||
NYLD-G -100 A b NYLD-G -125 A |
100
125 |
20 ~ 400 32 ~ 650 25~700 |
0,3 0,7 1,9 |
||
NYLD-G -150 A b C |
150 |
32 ~ 650 50 ~ 1000 80~1600 |
1,6 2,5 |
0,6 1,0 1,7 |
|
NYLD-G -200 A b C |
200 |
50 ~ 1000 80 ~ 1600 130~2500 |
0,3 0,6 1,5 |
||
NYLD-G -250 A b C |
250 |
80 ~ 1600 130 ~ 2500 200~4000 |
0,4 0,6 2,0 |
||
NYLD-G -300 A b C |
300 |
130 ~ 2500 200 ~ 4000 320~6500 |
0,4 1,0 2,4 |
Uwaga: strata ciśnienia przy maksymalnym natężeniu przepływu (Q) to wartość mierzona suchym powietrzem (gęstość ok. 1,2 kg/m) pod normalnym ciśnieniem, qt = 0,2Qmax.
Elektromagnetyczny przepływomierz gazu NYLD-G Operacyjny Zasada
Gdy płyn przepływa przez przepływomierz, jest prostowany i przyspieszany przez działanie łopatki kierującej (lub prostownika).Ponieważ wirnik jest ustawiony pod kątem do kierunku przepływu płynu, w tym czasie turbina wytwarza moment obrotowy.Po pokonaniu momentu tarcia i oporu płynu turbina zaczyna się obracać.W pewnym zakresie przepływu prędkość kątowa obrotu turbiny jest proporcjonalna do natężenia przepływu objętościowego płynu.Zgodnie z zasadą indukcji elektromagnetycznej, czujnik magnetyczny jest używany do indukowania sygnału impulsowego proporcjonalnego do przepływu objętościowego płynu z synchronicznie obracającej się płyty łączącej.Sygnał ten jest przesyłany do korektora objętości i przetwarzany wraz z sygnałami takimi jak temperatura i ciśnienie oraz wyświetlany na ekranie LCD.Zasadę jego budowy przedstawiono na rysunku 1.
4.2 Głośność Korektor Pracujący Zasada
Korektor objętości składa się z kanału analogowego wykrywania temperatury, ciśnienia, kanału cyfrowego wykrywania przepływu, mikroprocesora, obwodu napędu ciekłokrystalicznego i innych obwodów pomocniczych oraz jest wyposażony w zewnętrzny interfejs sygnałowy. Po przetworzeniu i przetworzeniu przesyłanych sygnałów wielokanałowych z każdego czujnika sygnały są wprowadzane do wzoru do działania zgodnie z równaniem gazu, aby zrealizować lokalny wyświetlacz i zdalną transmisję różnych sygnałów.
Równanie gazu można zapisać jako
Gdzie:
Vo — objętość poniżej warunków standardowych (m3);
V — objętość w warunkach pracy 3 (m3);
P=Pa+Pg — ciśnienie bezwzględne (kPa) w punkcie detekcji ciśnienia przepływomierza;
Pa — lokalne ciśnienie atmosferyczne (kPa);
Pg — ciśnienie licznika (kPa) punktu detekcji ciśnienia przepływomierza;
P0 — standardowe ciśnienie atmosferyczne (101,325 kPa)
T0 — temperatura bezwzględna w warunkach standardowych (293,15 K, co może wynosić 273,15 K zgodnie z wymaganiami użytkownika);
T — temperatura bezwzględna mierzonego medium (27315+t)K;
t — temperatura mierzonego medium (°C);
Fz — współczynnik kompresji gazu
Zn — współczynnik kompresji gazu pod stanem normalnym
Zg — współczynnik sprężania gazu w warunkach roboczych;
Elektromagnetyczny przepływomierz gazu NYLD-G Cechy konstrukcyjne
■ Wysoka precyzja, dobra powtarzalność i szeroki zakres, do 1:20 (lub szerszy);
■Użyj zintegrowanego prostownika nowego typu, wymagania dla przednich i tylnych prostych odcinków rur są niższe (przód ≧5DN, tylny ≧3DN);
■Użyj starannie zaprojektowanej, pyłoszczelnej konstrukcji, aby zapewnić niezawodność długotrwałej pracy łożyska;
■Zaprojektowany z unikalnym systemem tankowania, aby zapewnić niezawodne tankowanie, łatwą konserwację i piękny wygląd;
■Wskaźniki techniczne spełniają wymagania I509951-1993, długość korpusu wynosi 3DN, a cała maszyna osiągnęła międzynarodowy poziom zaawansowany;
■Korektor objętości przepływomierza można swobodnie obracać o około 350 stopni, co można łatwo odczytać w różnych trybach instalacji.
■Niska prędkość, wysoka żywotność, niska strata ciśnienia, wysoka precyzja;
■Integruje precyzyjny czujnik temperatury, ciśnienia, przepływu i korektor objętości, który może wykrywać temperaturę, ciśnienie i przepływ mierzonego gazu, a także automatycznie śledzić i kompensować przepływ oraz korygować współczynnik kompresji.Licznik posiada bazę danych czasu rzeczywistego i komunikuje się przez interfejs RS485 oraz sieć odczytu liczników, aby ułatwić scentralizowane zbieranie danych i zarządzanie w czasie rzeczywistym;
■Korzystaj z wysokowydajnego mikroprocesora i nowoczesnej technologii filtrowania cyfrowego, z potężnymi funkcjami oprogramowania i doskonałą wydajnością;
■Użyj obliczeń zmiennoprzecinkowych i automatycznej korekty pięciosegmentowego współczynnika licznika i ma błąd;funkcja autodiagnostyki i alarmu;
■Korzystaj z zaawansowanej technologii micro-power, z wewnętrznym i zewnętrznym zasilaniem oraz niskim zużyciem energii;
■Lokalne wyświetlanie wartości przepływu z wieloma funkcjami wyjścia sygnału;
■Użyj trzywierszowego wyświetlacza LCD o wysokim kontraście, może wyświetlać standardowy skumulowany przepływ, standardowy przepływ objętościowy, roboczy przepływ objętościowy, średnią temperaturę, wartość ciśnienia i procent pojemności baterii z chińskim monitem;
■Dzięki funkcji przechowywania danych w czasie rzeczywistym może zapobiec utracie danych w przypadku wymiany baterii lub nagłego wyłączenia.W stanie wyłączenia parametry wewnętrzne mogą być trwale zapisane.
■W przypadku funkcji przeciwwybuchowej znak przeciwwybuchowy to ExdIIC6.
