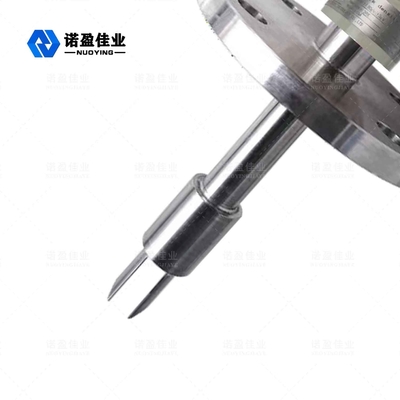

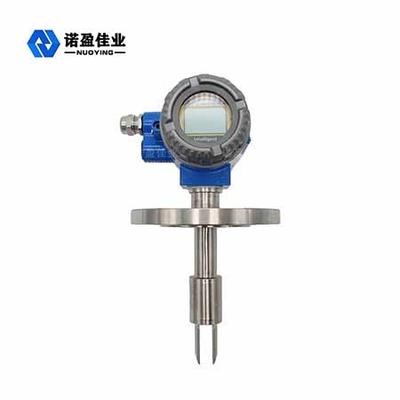

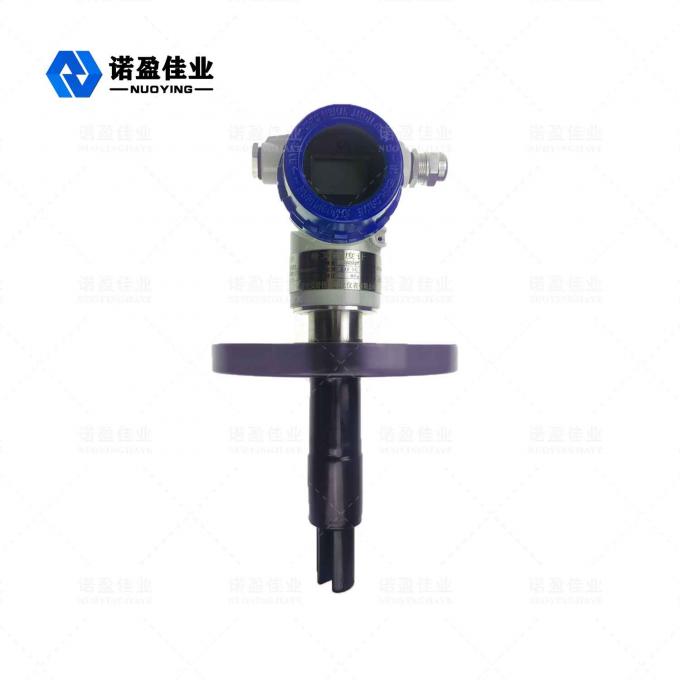

Miernik gęstości widełkowy NYYC do zastosowań mieszania mediów lepkich i o niskiej przewodności
Densitometr widełkowy NYDE-CR
Parametry produktu
Typowe zastosowanie

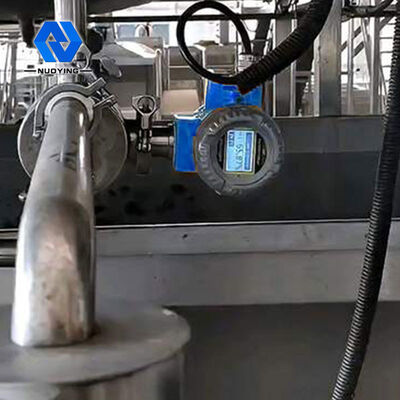

Pomiar gęstości w zbiornikach i rurociągach
Zakres pomiarowy
0,5~2,5 g/cm³ (500–2500 kg/m³)
Zasilanie
24VDC
Temperatura pracy
-50~+200℃
Materiał połączenia
316L, stal nierdzewna, Hastelloy
Maksymalne ciśnienie robocze
207 bar (3000 psi)

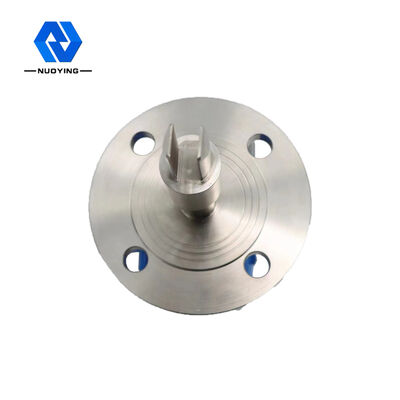

Połączenie procesowe
ANSI 150 do 1500 RF, DN 50 PN16
Opis produktów
Opis produktów
Zasada działania densitometru widełkowego NYDE-CR
Czujnik działa na zasadzie wibracji elementu, którym jest część widełkowa zanurzona w mierzonej cieczy. Część widełkowa wykrywa wibracje za pomocą wewnętrznego urządzenia piezoelektrycznego zamocowanego na dolnym końcu korpusu widełek. Częstotliwość wibracji jest wykrywana przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu widełek, a następnie sygnał jest wzmacniany przez obwód na górze. Gęstość cieczy i częstotliwość wibracji podczas przepływu mierzonej cieczy są ściśle powiązane, a gdy gęstość mierzonej cieczy się zmienia, zmienia się również częstotliwość wibracji podczas przepływu cieczy. Poprzez równanie D=Ko+KIT+KETz, gęstość mierzonej cieczy można obliczyć dokładnie. D = gęstość mierzonego medium bez kalibracji (kg/m³) T = częstotliwość wibracji (μs). Ko, Ki, K2 = stałe W procesie wykrywania gęstości, densitometr wtykowy NYYC-MD może automatycznie kompensować wpływ temperatury na gęstość mierzonego medium (D), a ciśnienie nie ma istotnego wpływu na gęstość.
Cechy konstrukcyjne przełącznika pojemnościowego RF NYDR
1. Nadaje się do pomiaru gęstości w zbiornikach, rurociągach, mediach przepływowych lub stacjonarnych. Nadaje się do pomiaru mediów o wysokiej temperaturze, niskiej temperaturze, wysokiej lepkości zawierających zanieczyszczenia. 2. Urządzenie konwersji elektronicznej oparte na mikroprocesorze, integrujące przetwarzanie sygnału, obliczenia i funkcje diagnostyczne. 3. Ciągły pomiar online gęstości i temperatury cieczy, wysoka precyzja, bardziej bezpieczny i niezawodny, może być bezpośrednio używany do kontroli procesu produkcyjnego. 4. Może komunikować się bezpośrednio z komputerem PC przez interfejs RS485, a użytkownicy mogą bezpośrednio wykonywać konfigurację węzłów online, diagnostykę błędów i rejestrowanie danych. 5. Podczas pomiaru gęstości i temperatury można obliczyć gęstość podstawową, procent stężenia, procent masy, procent objętości i inne parametry. 6. Doskonała konstrukcja zabezpieczająca przed nadciśnieniem, doskonała stabilność temperaturowa, w pełni spawane uszczelnienie, solidna i niezawodna konstrukcja. 7. Łatwy w instalacji i obsłudze, włóż do cieczy, aby wyświetlić odczyt. 8. Uproszczona konserwacja, brak regularnego czyszczenia. 9. Kalibracja bez standardowego źródła odniesienia, brak kalibracji laboratoryjnej, brak przerwy w procesie. 10. Bezpieczny iskrowo dla miejsc niebezpiecznych, higieniczny dla zakładów produkujących żywność.
