| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD804 |
| MOQ: | 1 proc. |
| Cena £: | $309~$569/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
6.8GHz antywybuchowy czujnik poziomu radaru 4-20mA z zasięgiem 35m do pomiaru materiału stałego i magazynu zbożowego
6Zasada działania nadajnika radarowego na poziomie.8 GHz
Wprowadzenie:
Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)
Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
6Powierzchnie zastosowań nadajników radarowych o częstotliwości.8 GHz
1Produkty spożywcze: fabryka soków, fabryka mleka, zbiorniki piwnice itp.
2Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
3Oczyszczanie wody: zbiorniki, studnie ściekowe, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp.
4Papier: wieża magazynowa, silos do przechowywania materiałów chemicznych itp.
5Pozostałe: Kamieniołomy, ochrona środowiska, budowa statków i inne gałęzie przemysłu.
6Parametry techniczne nadajnika poziomu radaru o częstotliwości.8 GHz
| Model produktu | NYRD804 |
| Typowe zastosowanie |
Płynne substancje, proszki i granule |
| Materiał antenowy | 304 |
| Typ anteny | Antenna rogu |
| Zakres pomiarowy | 35m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (dwuprzewodowy) |
| Średnia temperatura | -40~+130°C |
| Połączenie z procesem | Zwrotna klapka (nieobowiązkowa) |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

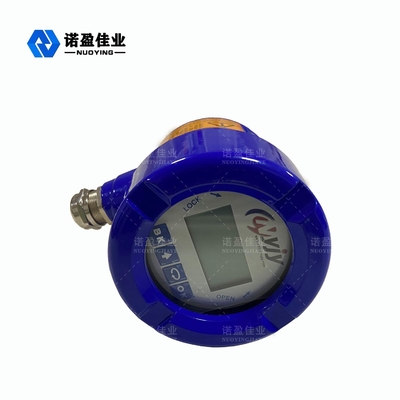

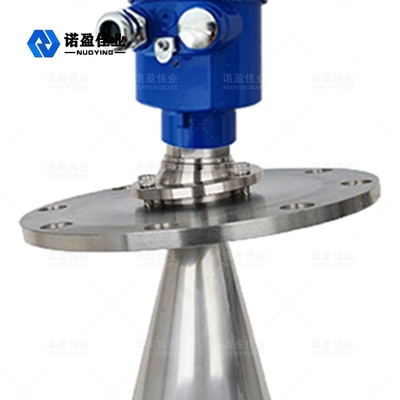

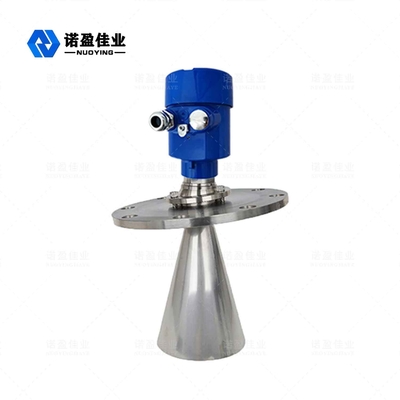

6.8GHz Radarowy nadajnik Powiązane zdjęcia
