| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD803 |
| MOQ: | 1 proc. |
| Cena £: | $359~$599/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
NYRD803 Wysokiej dokładności 0-35m Radar Level Gauge Horn Typ 6.8GHz 4-20mA Radarowy nadajnik poziomu dla płynów niemieszanych
NYRD803 Zasada działania nadajnika na poziomie radaru
Wprowadzenie:
Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)
Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
NYRD803 Funkcje projektowe nadajnika radarowego
W zależności od wymogów klienta można dostosować różne tryby połączenia procesów i rodzaje komponentów wykrywania.
W trybie pracy impulsowej produkt ma niezwykle niską moc emisji i może być zainstalowany w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ciała ludzkiego i środowiska.
Parametry techniczne nadajnika poziomu radaru NYRD803
| Model produktu | NYRD803 |
| Typowe zastosowanie |
Nieporuszony płynne |
| Materiał antenowy | 304 |
| Typ anteny | Antenna rogu |
| Zakres pomiarowy | 35m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (dwuprzewodowy) |
| Średnia temperatura | -40~+130°C |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

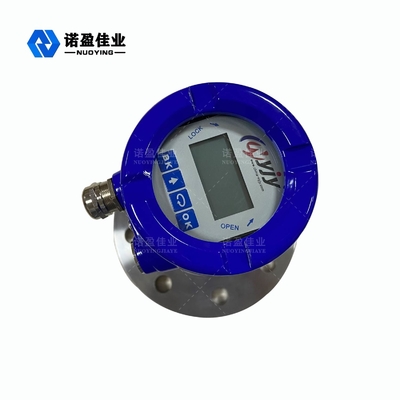

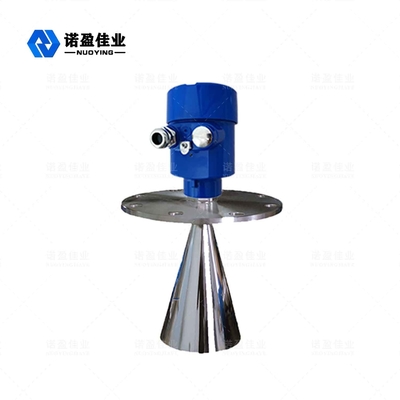

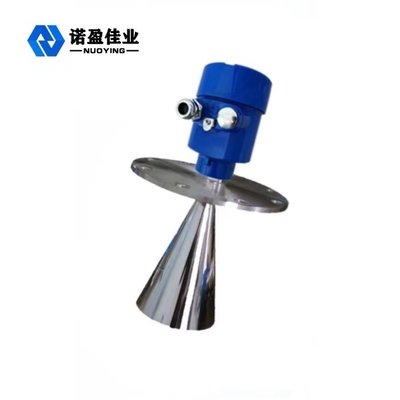

NYRD803 6.8GHz Radarowy nadajnik Powiązane zdjęcia
