| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD802 |
| MOQ: | 1 proc. |
| Cena £: | $209~$559/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
NYRD802 6,8 GHz inteligentny nadajnik poziomu radaru Wysokiej jakości czujnik poziomu radaru dla ciekłych żrących z zasięgiem 20 m i CE
NYRD802 Zasada działania nadajnika poziomu radaru 6,8 GHz
Wprowadzenie:
Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)
Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
NYRD802 6.8GHz Powierzchnie zastosowań nadajnika radarowego
1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.
2Powierzchnia naftowa: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp.
3Chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.
4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.
5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.
Parametry techniczne nadajnika poziomu radaru NYRD802 6,8 GHz
| Model produktu | NYRD802 |
| Typowe zastosowanie |
Płyny żrące |
| Materiał antenowy | PTFE |
| Typ anteny | Antenna pręgowa |
| Zakres pomiarowy | 20m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (dwuprzewodowy) |
| Średnia temperatura | -40~+150°C |
| Połączenie z procesem | Flanka |
| Ciśnienie procesu | -0,1~2,0MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

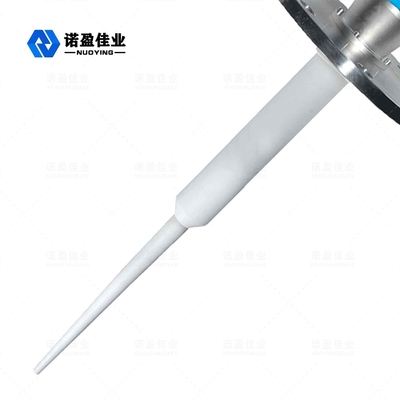

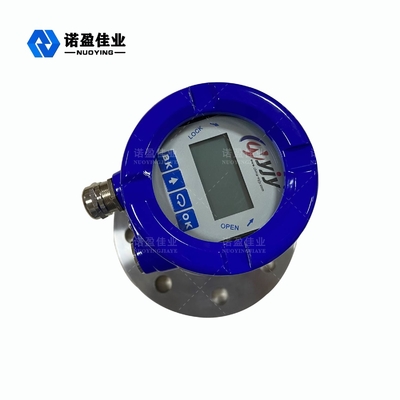

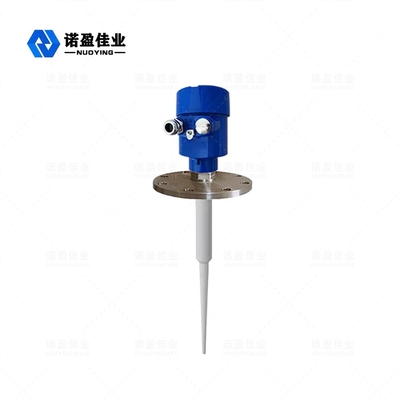

NYRD802 6.8GHz Radarowy nadajnik Powiązane zdjęcia
