| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD801 |
| MOQ: | 1 proc. |
| Cena £: | $219~$529/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
NYRD801 Bezkontaktowy 20m Radarowy Miernik Poziomu Węzłowy 6,8GHz Czujnik Poziomu Hart Mierzenie poziomu radaru różnych cieczy
NYRD801 Zasada działania miernika poziomu radaru
Wprowadzenie:
Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)
Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
NYRD801 Radar Level Gauge Cechy projektowe
Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echodeskopiowania.Produkt może być stosowany w różnych złożonych warunkach pracy.
Funkcja "uczenia się fałszywego echa" umożliwia przyrządowi dokładne identyfikowanie prawdziwego echa w wielu warunkach fałszywego echa, tak aby uzyskać dokładne wyniki pomiarowe.
NYRD801 Parametry techniczne miernika poziomu radaru
| Model produktu | NYRD801 |
| Typowe zastosowanie |
Płynów o niewielkim działaniu żrącym, płynów o prostym procesie |
| Materiał antenowy | PTFE |
| Typ anteny | Antenna pręgowa |
| Zakres pomiarowy | 20m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (dwuprzewodowy) |
| Średnia temperatura | -40~+130°C |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Ciśnienie procesu | -0,1 ~ 0,3 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

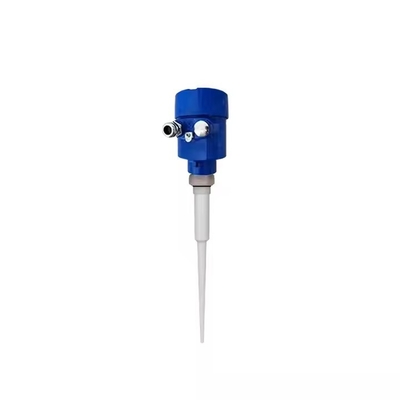

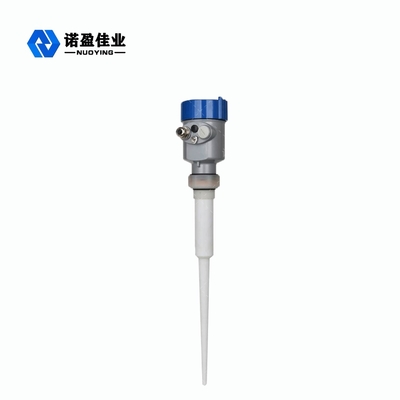

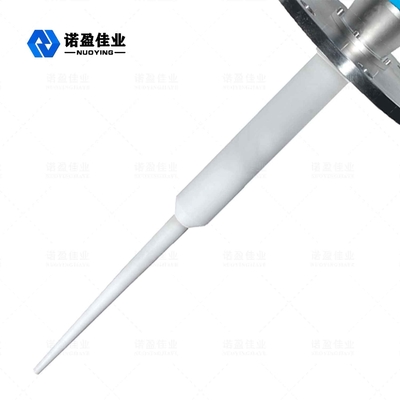

NYRD801 Radar Level Gauge Related Pictures
