| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD801 |
| MOQ: | 1 proc. |
| Cena £: | $209~$530/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |

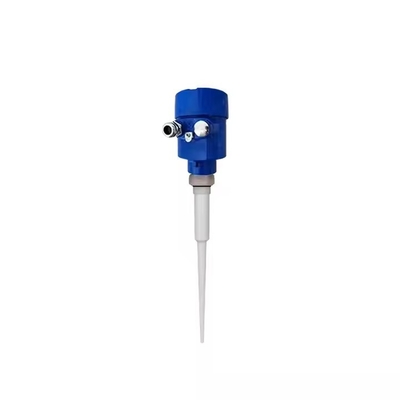

6.8GHz nadajnik poziomu radaru płynnego IP67 Czujnik poziomu radaru inteligentnego 4-20mA dla lekko korozyjnych płynów Made in China
6Opis produktu nadajnika poziomu radaru.8 GHz
Przekaźnik poziomu radaru NYRD801 to instrument pomiarowy poziomu radaru o wysokiej częstotliwości 6,8 GHz o maksymalnej odległości pomiaru 20 metrów.Radar przesyła i odbiera bardzo krótkie impulsy mikrofalowe o bardzo niskiej energii przez system antenowy.Następnie czas pracy może zostać przekształcony w sygnał poziomu za pomocą elektronicznego komponentuSpecjalna metoda przedłużania czasu zapewnia stabilne i dokładne pomiary w bardzo krótkim czasie.
Nawet jeśli występuje fałszywe echo w skomplikowanych warunkach pracy, echo poziomu materiału można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesora i oprogramowania do debugowania.
6Zasada działania nadajnika radarowego na poziomie.8 GHz
Wprowadzenie:
Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)
Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
6Parametry techniczne nadajnika poziomu radaru o częstotliwości.8 GHz
| Model produktu | NYRD801 |
| Typowe zastosowanie |
Płynów o niewielkim działaniu żrącym, płynów o prostym procesie |
| Materiał antenowy | PTFE |

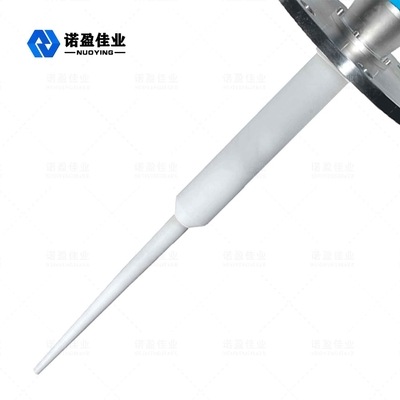

| Typ anteny | Antenna pręgowa |
| Zakres pomiarowy | 20m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (dwuprzewodowy) |
| Średnia temperatura | -40~+130°C |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Ciśnienie procesu | -0,1 ~ 0,3 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

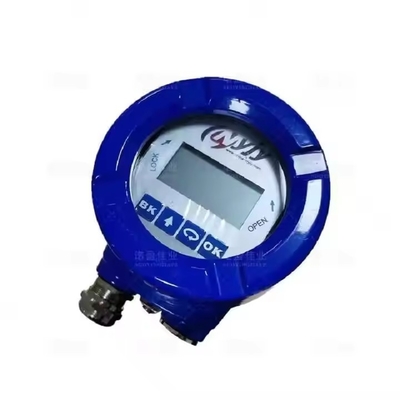

6.8GHz Radarowy nadajnik Powiązane zdjęcia
