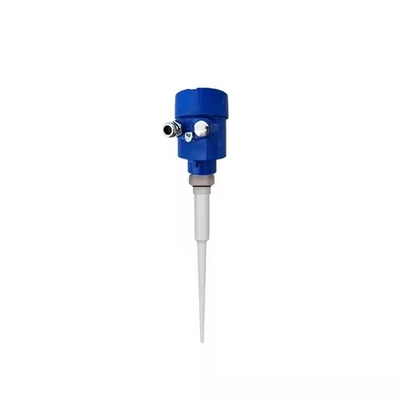

NYRD801 6,8 GHz wybuchoodporny cyfrowy nadajnik poziomu radaru RS485 czujnik poziomu radaru do zbiorników magazynowych o zasięgu 20 m

NYRD801 6,8 GHz wybuchoodporny cyfrowy nadajnik poziomu radaru RS485 czujnik poziomu radaru do zbiorników magazynowych o zasięgu 20 m

NYRD801 nadajnik poziomu radaru 6,8 GHz Opis produktu

Przekaźnik poziomu radaru NYRD801 to instrument pomiarowy poziomu radaru o wysokiej częstotliwości 6,8 GHz o maksymalnej odległości pomiaru 20 metrów.Radar przesyła i odbiera bardzo krótkie impulsy mikrofalowe o bardzo niskiej energii przez system antenowy.Następnie czas pracy może zostać przekształcony w sygnał poziomu za pomocą elektronicznego komponentuSpecjalna metoda przedłużania czasu zapewnia stabilne i dokładne pomiary w bardzo krótkim czasie.

Nawet jeśli występuje fałszywe echo w skomplikowanych warunkach pracy, echo poziomu materiału można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesora i oprogramowania do debugowania.

NYRD801 Zasada działania nadajnika poziomu radaru 6,8 GHz

Wprowadzenie:

Antenna odbiera odblaskowany mikroimpuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiałuPrawidłowe rozpoznawanie sygnału echa jest wykonywane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.D=C×T/2 ((C jest prędkością światła)

Ponieważ odległość E do pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D.

Wydajność:

Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.

NYRD801 6.8GHz Radar Level Transmitter Właściwości projektowe

• Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echodeskopiowania.Produkt może być stosowany w różnych złożonych warunkach pracy.

• Funkcja "uczenia się fałszywego echa" umożliwia przyrządowi dokładne identyfikowanie prawdziwego echa w wielu warunkach fałszywego echa, tak aby uzyskać dokładne wyniki pomiarowe.

• W zależności od wymogów klienta można dostosować różne tryby połączenia procesów i rodzaje komponentów wykrywania.

• W trybie pracy impulsowej produkt ma niezwykle niską moc emisji i może być zainstalowany w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ciała ludzkiego i środowiska.

NYRD801 6.8GHz Radarowy nadajnik poziomu

1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.

2Powierzchnia naftowa: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp.

3Chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.

4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.

5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.

6Produkty spożywcze: fabryka soków, fabryka mleka, zbiorniki piwnice itp.

7Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.

8Oczyszczanie wody: zbiorniki, studnie ściekowe, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp.

9Papier: wieża magazynowa, silos do przechowywania materiałów chemicznych itp.

10Pozostałe: Kamieniołomy, ochrona środowiska, budowa statków i inne gałęzie przemysłu.

Parametry techniczne nadajnika poziomu radaru NYRD801 6,8 GHz

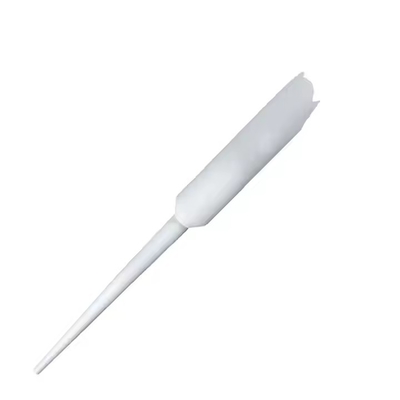

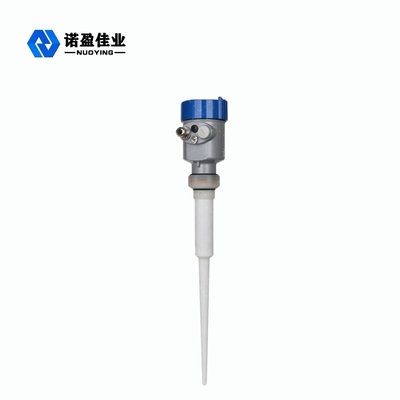

NYRD801 6.8GHz Radarowy nadajnik Powiązane zdjęcia
