| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD806 |
| MOQ: | 1 proc. |
| Cena £: | $178~$820/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
Wytwórnia 26GHz Radar typu rogu nadajnik poziomu płynu 316L Antenna NYRD806 dla lekko korozyjnych płynów
Opis produktu nadajnika poziomu radaru 26 GHz
Przekaźnik poziomu radaru NYRD806 to instrument mierzący poziom radaru o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru 30 metrów.i nowy szybki mikroprocesor może wykonywać szybszą analizę sygnału i przetwarzanie, dzięki czemu przyrząd może być stosowany w niektórych złożonych warunkach pomiarowych.
Zasada działania nadajnika na poziomie radaru 26 GHz
Antenna pozycji obiektu radarowego emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.odbija się z powrotem i ponownie odbierany przez system antenowySygnał jest przesyłany do części obwodów elektronicznych i automatycznie przekształcany w sygnał na poziomie obiektu (ponieważ impulsy poruszają się tak szybko,czas potrzebny, aby fala elektromagnetyczna dotarła do celu i odbiła się z powrotem do odbiornika jest niemal natychmiastowy).
Powierzchnia pomiaru: powierzchnia dolna nici lub powierzchnia uszczelniająca kołnierza.
Uwaga: Przy użyciu nadajnika poziomu radaru należy upewnić się, żenajwyższy poziom nie wchodzi do obszaru ślepego pomiaru (obszaru D na rysunku).
nadajnik poziomu radaru 26 GHz Obszary zastosowań
1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.
2Powierzchnia naftowa: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp.
3Chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.
4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.
5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.
6Produkty spożywcze: fabryka soków, fabryka mleka, zbiorniki piwnice itp.
Parametry techniczne nadajnika poziomu radaru NYRD806 26 GHz
| Model produktu | NYRD806 |
| Typowe zastosowanie |
Płyn odporny na temperaturę, odporny na ciśnienie, lekko korozyjny |
| Materiał antenowy | 316L (nieobowiązkowe) |
| Typ anteny | Antenna rogu |
| Zakres pomiarowy | 30m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (2 przewody, 4 przewody) |
| Średnia temperatura | -40~250°C |
| Połączenie z procesem | Uwaga: W przypadku pojazdów z silnikiem silnikowym nie należy stosować silnika silnikowego. |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

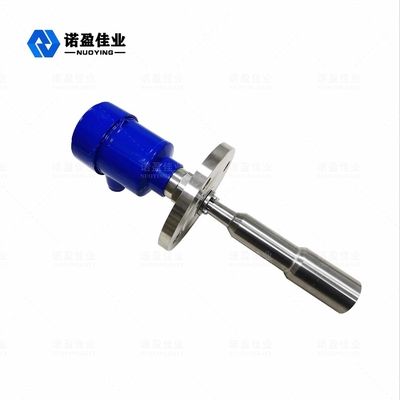

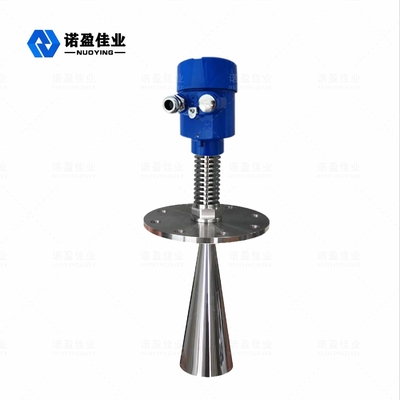

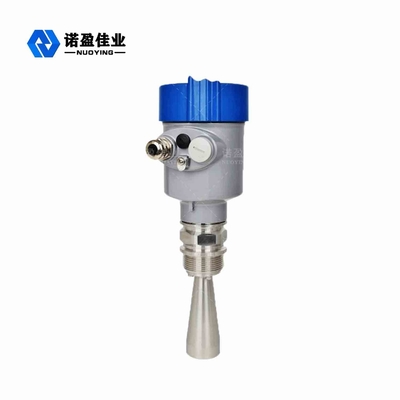

Powiązany nadajnik poziomu radaru NYRD806 26 GHz Zdjęcia
