| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD-SL |
| MOQ: | 1 proc. |
| Cena £: | $158~$800/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
26GHz Wysokofrekwencyjny nadajnik poziomu radaru Hart 4-20mA dla kanałów i rzek 80m Mierniki poziomu radaru dla wody z CE
nadajnik poziomu radaru 26 GHzOpis produktu
Przekaźnik poziomu radaru NYRD-SL to instrument pomiarowy poziomu radaru o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru 80 metrów.i nowy szybki mikroprocesor może wykonywać szybszą analizę sygnału i przetwarzanie, dzięki czemu przyrząd może być stosowany w niektórych złożonych warunkach pomiarowych.
nadajnik poziomu radaru 26 GHzZasada działania
Antenna pozycji obiektu radarowego emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.odbija się z powrotem i ponownie odbierany przez system antenowySygnał jest przesyłany do części obwodów elektronicznych i automatycznie przekształcany w sygnał na poziomie obiektu (ponieważ impulsy poruszają się tak szybko,czas potrzebny, aby fala elektromagnetyczna dotarła do celu i odbiła się z powrotem do odbiornika jest niemal natychmiastowy).
Powierzchnia pomiaru: powierzchnia dolna nici lub powierzchnia uszczelniająca kołnierza.
Uwaga: Przy użyciu nadajnika poziomu radaru należy upewnić się, że najwyższy poziom nie wchodzi do obszaru ślepego pomiaru (obszaru D na rysunku).
Przekaźnik poziomu radaru NYRD-SL 26 GHzParametry techniczne
| Model produktu | NYRD-SL |
| Typowe zastosowanie | Odpływy, zbiorniki, rzeki, jeziora, płytkie wody itp. |
| Materiał antenowy | PTFE, 304, 316, PP, PFA |
| Typ anteny | Antenna rogu |
| Zakres pomiarowy | 30 m, 80 m (opcjonalnie) |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (2 przewody, 4 przewody) |
| Średnia temperatura | -40~+80°C |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Ciśnienie procesu | -0,1~2,0MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

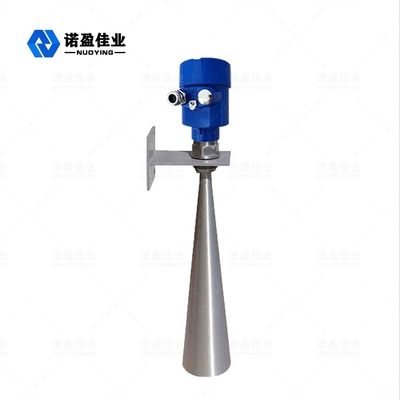

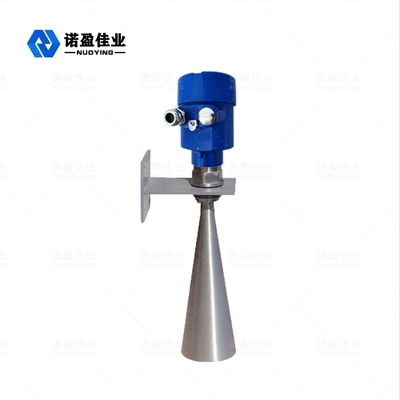

Powiązany nadajnik poziomu radaru NYRD-SL 26GHz Zdjęcia
