Szczegóły Produktu:
|
| Skala: | 0~20m | typowe aplikacje: | Mieszanie, łatwe do skroplenia, duża para |
|---|---|---|---|
| Materiał anteny: | PTFE | Model produktu: | NYRD-PB |
| Typ anteny: | typ płaskiej płyty | Dokładność pomiaru: | 0,05% ~ 0,1% F. S |
| Zasilacz: | 24VDC (dwa przewody, cztery przewody), 220VAC | Ciśnienie procesowe: | - 0,1 ~ 4,0 MPa |

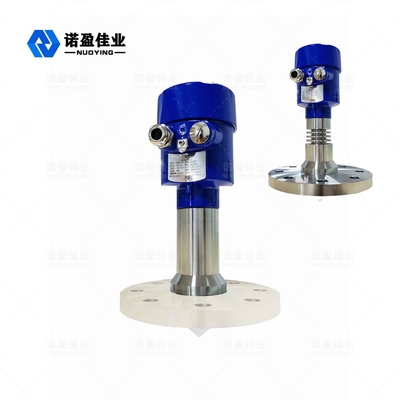

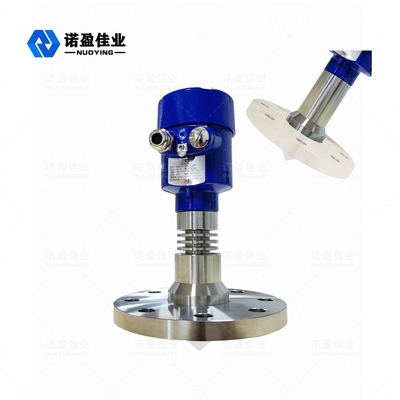

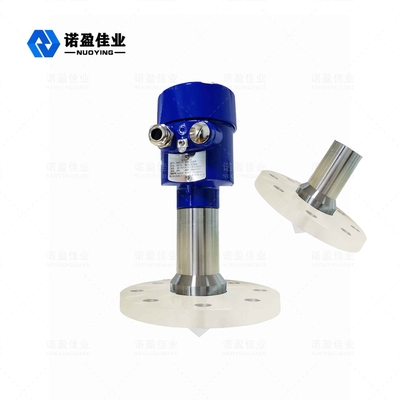

NYRD-PB 26G Antena płaska PTFE Zakres pomiarowy 0-40m Typ płaski
Zasada działania radaru 26G NYRD-PB
Pozioma antena radaru emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Kiedy fala tętna dotyka powierzchni badanego medium, jest odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał ten przekazywany jest do sekcji układu elektronicznego i automatycznie zamieniany na sygnał poziomy (ze względu na niezwykle dużą prędkość propagacji impulsu, czas potrzebny fali elektromagnetycznej na dotarcie do celu i powrót do odbiornika po odbiciu jest niemal natychmiastowy) .
Parametry techniczne radaru 26G NYRD-PB
|
typowe aplikacje |
Mieszanie, łatwe do skroplenia, duża para |
|
Model produktu |
NYRD-PB |
| Typ anteny | typ płaskiej płyty |
| Materiał anteny | PTFE, 304 |
| Skala | 0~20m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus |
| Temperatura procesu | - 40~+1200℃ |
| Ciśnienie procesu | - 0,1 ~ 4,0 MPa |
| Proces łączenia | gwint, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20×1,5, 1/2" NPT |
| Stopień ochrony | IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: niestandardowe produkty mogą być zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!
Cechy konstrukcyjne radaru 26G NYRD-PB
Mały rozmiar anteny dla łatwej instalacji;brak kontaktu z radarem, brak zużycia i zanieczyszczeń
Praktycznie brak korozji i pęcherzy;na które nie mają wpływu zmiany średniej gęstości, temperatury i ciśnienia
Środowisko o dużym zapyleniu ma niewielki wpływ na działanie miernika poziomu HF.
Im krótsza długość fali, tym lepsze odbicie na nachylonej powierzchni ciała stałego.
Mały szybki kąt i skoncentrowana energia nie tylko poprawiają zdolność powrotu, ale także pomagają zapobiegać zakłóceniom.
Mały obszar ślepy pomiaru, dobre wyniki można uzyskać przy pomiarach małych zbiorników.
Nawet przy fluktuacjach wysoki stosunek sygnału do szumu pozwala osiągnąć lepsze wyniki.
Wysoka częstotliwość to najlepszy wybór do pomiaru ciał stałych i środowiska o niskiej stałej dielektrycznej.
