Szczegóły Produktu:
|
| Skala: | 0~40m | Materiał anteny: | PTFE 304 |
|---|---|---|---|
| Typ anteny: | typ pręta | Dokładność pomiaru: | 0,05% ~ 0,1% F. S |
| typowe aplikacje: | Mieszanie, krystalizacja, kondensacja cieczy | Temperatura procesu: | - 40~+260 ℃ |
| Proces łączenia: | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) | Stopień ochrony: | IP67 (opcjonalnie) |

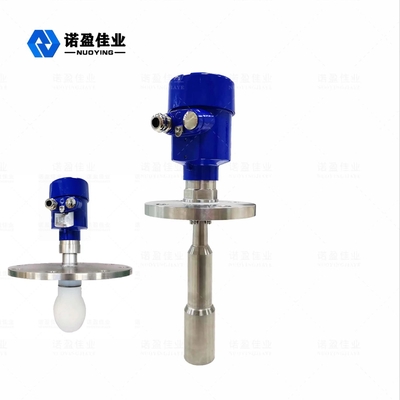

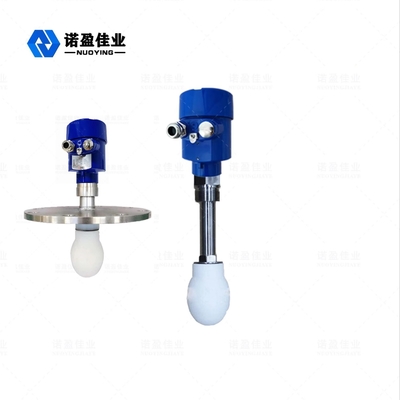

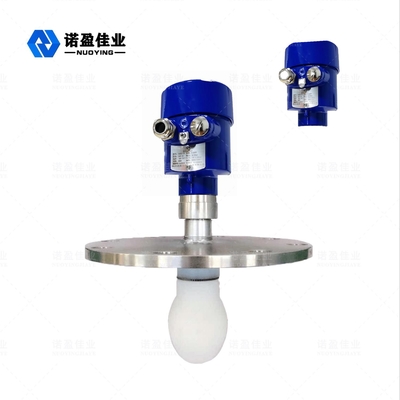

NYRD-SD 26G Antena kropelkowa PTFE Aluminiowa obudowa odlewana Zasięg 0-40m
Zasada działania radaru 26G NYRD-SD
Pozioma antena radaru emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Kiedy fala tętna dotyka powierzchni badanego medium, jest odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał ten przekazywany jest do sekcji układu elektronicznego i automatycznie zamieniany na sygnał poziomy (ze względu na niezwykle dużą prędkość propagacji impulsu, czas potrzebny fali elektromagnetycznej na dotarcie do celu i powrót do odbiornika po odbiciu jest niemal natychmiastowy) .
Parametry techniczne radaru 26G NYRD-SD
|
typowe aplikacje |
Mieszanie, krystalizacja, kondensacja cieczy |
|
Model produktu |
NYRD-SD |
|
Typ anteny |
typ pręta, typ kropli wody |
| Materiał anteny | PTFE, 304 |
| Skala | 0~40m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus |
| Temperatura procesu | - 40~+1200℃ |
| Ciśnienie procesu | - 0,1 ~ 4,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20×1,5, 1/2" NPT |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: niestandardowe produkty mogą być zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!
Cechy konstrukcyjne radaru 26G NYRD-SD
Mały rozmiar anteny, łatwy w instalacji;Brak kontaktu z radarem, zużycie i zanieczyszczenie.
Prawie brak korozji i pęcherzy;Nie mają na nią wpływu zmiany średniej gęstości, temperatury i ciśnienia.
Środowisko o dużym zapyleniu ma niewielki wpływ na działanie płynowskazu wysokiej częstotliwości.
Im krótsza długość fali, tym lepsze odbicie na nachylonej powierzchni ciała stałego.
Szybki kąt jest mały, a energia jest skoncentrowana, co nie tylko zwiększa zdolność echa, ale także pomaga zapobiegać zakłóceniom.
Obszar ślepy pomiaru jest mały, a dobre wyniki uzyskuje się przy pomiarach małych zbiorników.
Nawet przy fluktuacjach wysoki stosunek sygnału do szumu może zapewnić lepszą wydajność.
Wysoka częstotliwość to najlepszy wybór do pomiaru ciał stałych i środowiska o niskiej stałej dielektrycznej.
