| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYRD86 |
| MOQ: | 1 szt. |
| Cena £: | $638.58 /pcs |
| Warunki płatności: | T/T, D/A, D/P, L/C, Western Union |
| Zdolność do zaopatrzenia: | 1000 szt/miesiąc |

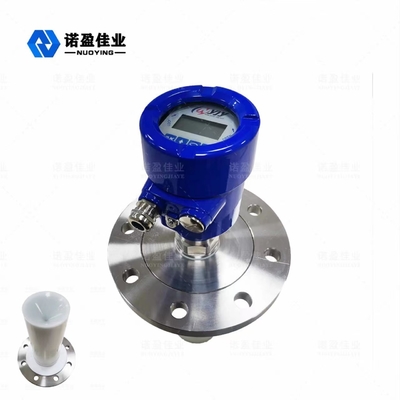

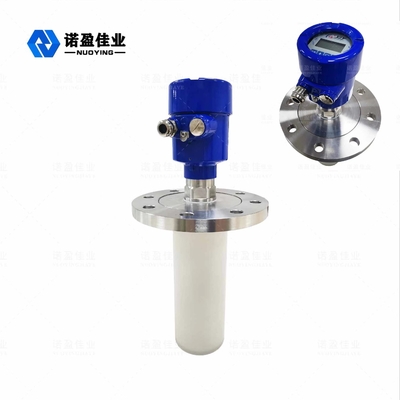

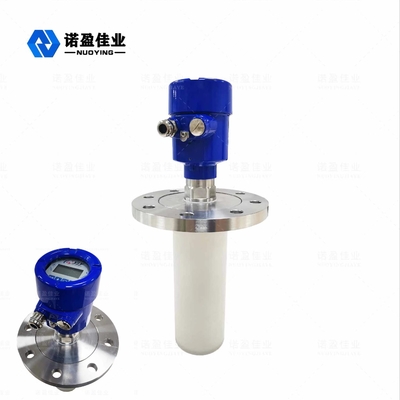

26G nadajnik poziomu radaru o wysokiej częstotliwości dla szybkich i dokładnych pomiarów
26G Zasada działania miernika poziomu radaru
Horyzontalna antena radarowa emituje wąski impuls mikrofalowy, który jest przesyłany przez antenę.Impuls odbija się z powrotem na układ antenowy po kontakcie z powierzchnią pomiarowego środowiska, a sygnał jest automatycznie przekształcany w sygnał poziomowy do przesyłania do działu elektroniki (ze względu na wyjątkowo szybkie rozprzestrzenianie się impulsu,czas, w którym fala elektromagnetyczna dociera do celu i wraca do odbiornika poprzez odbicie jest niemal natychmiastowy).
Parametry techniczne miernika poziomu radaru 26G
|
Typowe zastosowania |
Silna korozja, ciecz kondensatowa |
|
Model produktu |
NYRD86 |
|

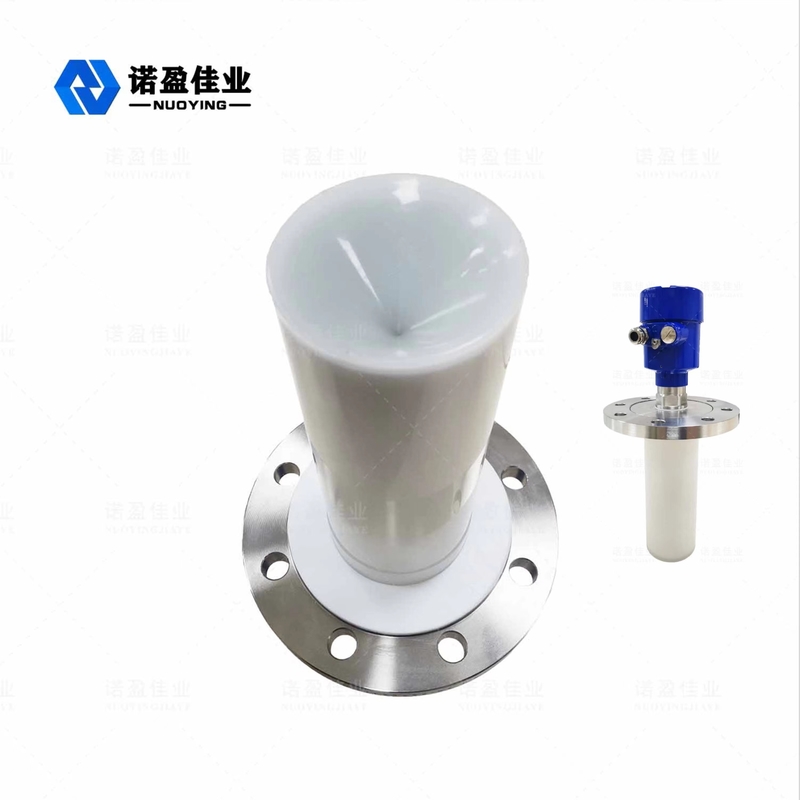

Rodzaj anteny |
rodzaj rogu, rodzaj wypolerowanej powierzchni |
| Materiał antenowy | PTFE, 304, PFA |
| Zakres pomiarowy | 10 metrów, 20 metrów, |
| Dokładność pomiaru | 00,05% do 0,1% F. S. |
| Zasilanie | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus |
| Temperatura procesu | - 40 ~ + 1200 °C |
| Ciśnienie procesu | - 0,1-4,0 MPa |
| Połączenie procesu | Węzeł, kołnierz (nieobowiązkowy) |
| Interfejs elektryczny | M20x1.5, 1/2"NPT |
| Stopień ochrony | IP65, IP67, IP68 (nieobowiązkowe) |
| Stopień odporny na wybuch | Exia II CT6 Ga, Exd II CT6 Gb (szczegółowe informacje w świadectwie) |
Uwaga: Dostosowane produkty mogą być projektowane zgodnie ze specyficznymi wymaganiami użytkowników!
Wymagania dotyczące konstrukcji miernika poziomu radaru 26G
Niewielkie rozmiary anteny, łatwe w montażu; radar bez kontaktu, bez zużycia, bez zanieczyszczenia.
Prawie wolny od korozji i pianki; nie ulega zmianie średniej gęstości, temperatury i ciśnienia.
Środowisko silnego pyłu ma niewielki wpływ na działanie wysokofrekwencyjnego miernika poziomu.
Krótsza długość fali, lepsze odbicie na nachylonych powierzchniach.
Kąt wiązki jest niewielki, a energia skoncentrowana, co nie tylko zwiększa zdolność echa, ale także pomaga uniknąć zakłóceń.
Obszar pomiarowy niewidomy jest mniejszy, a dobre wyniki zostaną osiągnięte w przypadku pomiarów małych zbiorników.
Wysoki stosunek sygnału do hałasu, nawet w przypadku wahania, może również uzyskać lepszą wydajność.
Wysoka częstotliwość jest najlepszym wyborem do pomiaru materiału stałego i niskiej stałości dielektrycznej.
