Szczegóły Produktu:
|
| Typowym zastosowaniem: | płyn (stały, proszek) | Model produktu: | NYRD703 |
|---|---|---|---|
| Próbkowanie echa: | 55 razy/s | Temperatura procesu: | -40~+150°C |
| Interfejs elektryczny: | M20×1,5 , ½"NPT | Ciśnienie procesowe: | （-0,1~4,0）M Pa |
| Klasa przeciwwybuchowa: | EXiaIICT6 Ga | Forma anteny: | podwójny kabel |
| High Light: | Radarowy przetwornik poziomu z falami proszkowymi,radarowy miernik poziomu z falami płynnymi,30m miernik poziomu z radarem stałym |
||

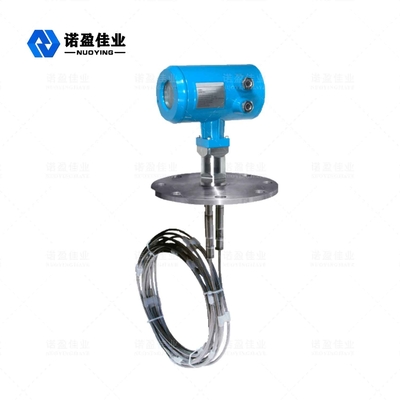

Radarowy miernik poziomu o zasięgu 30 m dla płynnego stałego proszku
Zasada działania radarowego miernika poziomu o zasięgu 30M dla płynnego proszku stałego
Radar falowodowy emituje impulsy mikrofalowe o wysokiej częstotliwości, które rozchodzą się wzdłuż elementu wykrywającego (stalowego kabla lub stalowej rury).Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego ośrodka.Rzeczywistą wartość poziomu materiału można obliczyć na podstawie czasu nadawanego impulsu i odebranego impulsu zarejestrowanego przez radarowy miernik poziomu.
Cechy konstrukcyjneRadarowy miernik poziomu o zasięgu 30M z przewodnikiem dla płynnego stałego proszku
◎ Miernik poziomu obiektu radarowego z falą prowadzącą próbuje zaawansowanej technologii przetwarzania mikrofalowego i unikalnej technologii przetwarzania Echo Discovery Echo, pomiaru kontaktowego, bardzo dokładnego pomiaru, dokładniejszego pomiaru.Poza tym na radar falowodowy nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i przyczepność.
◎ Miernik poziomu obiektów z radarem z falą prowadzoną serii 70-X nadaje się do wszechstronnych, skomplikowanych warunków pracy i aplikacji dzięki trybom połączenia versprocess i typom modułów wykrywania.Na przykład: medium o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.
◎Moder pracy impulsowej, moc o niskiej emisji, może być instalowany w wielu różnych korozyjnych, niemetalowych pojemnikach i nie ze stali nierdzewnej, bez szorstkości dla ludzkiego ciała i otoczenia.
Parametr technicznyRadarowy miernik poziomu o zasięgu 30M z przewodnikiem dla płynnego stałego proszku
| Typowym zastosowaniem | Ciecz (przyczepność, wysoka temperatura i wysokie ciśnienie, wbudowana cewka grzewcza, drabina, pływająca płyta) |
| Pył (popiół lotny, proszek wapienny) | |
| Stałe (drobne cząstki, ziarno, żwir, piasek) | |
| Model produktu | NYRD701 |
| Forma anteny | Typ kabla, typ pręta, typ podwójnego kabla, typ podwójnego pręta, typ rury falowodowej |
| Materiał anteny | 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m |
| Dokładność pomiaru | 0,05% ~ 0,1% pełnej skali |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½ " NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: Produkt można dostosować do specyficznych wymagań użytkowników.
