Szczegóły Produktu:
|
| Typowym zastosowaniem: | ciecz o wysokiej temperaturze, ciśnieniu | Model produktu: | NYRD705 |
|---|---|---|---|
| Próbkowanie echa: | 55 razy/ s | Temperatura procesu: | -40~+500°C |
| Interfejs elektryczny: | M 20×1,5 , ½" NPT | Ciśnienie procesowe: | （-0,1 ~ 4,0 MPa |
| Klasa przeciwwybuchowa: | ExiaIICT6Ga(zobacz certyfikaty) | Forma anteny: | pojedynczy kabel, pojedynczy pręt (opcjonalnie) |
| High Light: | Pojedynczy kabel Inteligentny radarowy przetwornik poziomu,płynny radarowy miernik poziomu fali prowadzonej |
||

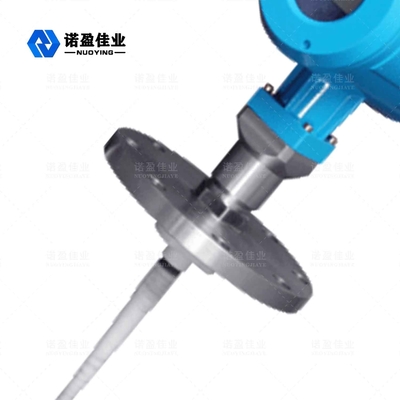

Inteligentny radarowy przetwornik poziomu z falą kierowaną do cieczy o wysokiej temperaturze
Zasada działania Inteligentny radarowy przetwornik poziomu z falą kierowaną do cieczy o wysokiej temperaturze
Gdy wskaźnik poziomu radaru fali prowadzonej przesyła impulsy elektromagnetyczne, gdy przechodzi przez górną część kabla fali prowadzonej, wygeneruje fałszywe echo, ponieważ znajduje się blisko końca nadawczego, a zakłócenia można wyeliminować poprzez filtrowanie fałszywego echa.Gdy impuls elektromagnetyczny rozchodzi się wzdłuż falowodu, gdy sygnał dociera do powierzchni mierzonego ośrodka, część echa zostanie odbita i na krzywej echa zostanie wygenerowana skokowa zmiana.Kolejna część sygnału będzie dalej propagować w dół, aż strata będzie nieprzerwanie przesyłana.Wskaźnik poziomu cieczy wykrywa różnicę czasu między echem poziomu cieczy a echem górnej emisji.Zgodnie z tą różnicą czasu inteligentny procesor sygnału może obliczyć wysokość poziomu cieczy.
Cechy konstrukcyjneInteligentny radarowy przetwornik poziomu z falą kierowaną do cieczy o wysokiej temperaturze
◎Miernik poziomu obiektu radarowego z falą kierowaną próbuje zaawansowanej technologii przetwarzania mikrofalowego i unikalnej technologii przetwarzania Echo Discovery Echo, pomiaru kontaktowego, bardzo dokładnego pomiaru, dokładniejszego pomiaru.Poza tym na radar z falą kierowaną nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i przyczepność.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X jest odpowiedni do wszechstronnych, skomplikowanych warunków pracy i zastosowań ze względu na tryby połączeń versprocess i typy modułów detekcyjnych.Na przykład: medium o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.
◎Moder pracy impulsowej, niska moc emisyjna, może być instalowany w wielu różnych korozyjnych, niemetalowych pojemnikach i stali nierdzewnej bez szorstkości dla ludzkiego ciała i otoczenia.
Parametr technicznyInteligentny radarowy przetwornik poziomu z falą kierowaną do cieczy o wysokiej temperaturze
| Typowym zastosowaniem | Ciecz (przyczepność, wysoka temperatura i wysokie ciśnienie, Wbudowana wężownica grzejna, drabina, pływająca płyta) |
| Pył (popiół lotny, proszek wapienny) | |
| Stałe (drobne cząstki, ziarno, żwir, piasek) | |
| Model produktu | NYRD701 |
| Forma anteny | Typ kabla, typ pręta, typ podwójnego kabla, typ podwójnego pręta, typ rurki falowodowej |
| Materiał anteny | 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
