Szczegóły Produktu:
|
| Typowym zastosowaniem: | ciecz w silnej korozji | Interfejs elektryczny: | M 20×1,5 |
|---|---|---|---|
| Model produktu: | NYRD701 | Forma anteny: | Typ kabla, typ pręta (opcjonalnie) |
| Materiał anteny: | PTFE, 304 (opcjonalnie) | Próbkowanie echa: | 55 razy /s |
| Zakres pomiarowy Dokładność pomiaru: | 30m / 0,05% ~ 0,1% FS | Zasilacz: | 24VDC, 220VAC |
| High Light: | Miernik poziomu korozji cieczy,radarowy nadajnik poziomu IP68,radarowy miernik poziomu pręta |
||

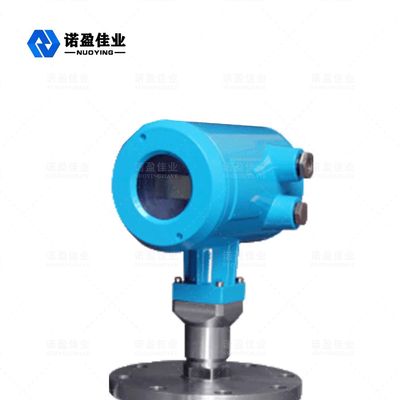

Radarowy miernik poziomu 4,0 MPa z falą prowadzącą do silnej korozji cieczy IP68
Zasada działaniaRadarowy miernik poziomu 4,0 MPa z falą prowadzącą do silnej korozji cieczy IP68
Radarowy miernik poziomu z falą prowadzoną jest rodzajem miernika poziomu mikrofalowego, który jest zastosowaniem technologii pozycjonowania mikrofalowego (radarowego).Przesyła fale energii przez urządzenie, które może emitować fale energii (zwykle sygnały impulsowe).Fale energii są transmitowane w falowodzie, a fale energii są odbijane podczas napotykania przeszkód.Odbite fale energii są przesyłane przez falowód do urządzenia odbiorczego, a następnie urządzenie odbiorcze odbiera odbite sygnały.Na podstawie różnicy czasu procesu ruchu fali energii określa się zmianę poziomu obiektu.Sygnały mikrofalowe są przetwarzane przez urządzenia elektroniczne i ostatecznie przekształcane na sygnały elektryczne związane z poziomem obiektu.
Cechy konstrukcyjnezRadarowy miernik poziomu 4,0 MPa z falą prowadzącą do silnej korozji cieczy IP68
◎ Miernik poziomu obiektu radarowego z falą prowadzoną przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, wysoka dokładność pomiaru, dokładniejszy pomiar.Jednocześnie na radar falowodowy nie mają wpływu warunki zewnętrzne, takie jak temperatura medium i przyczepność.
◎ Miernik poziomu obiektów radarowych z falą prowadzoną serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań ze względu na różne tryby połączenia procesowego i typy modułów detekcyjnych.Takich jak: wysoka temperatura, wysokie ciśnienie i niski stały dielektryk.
◎ Tryb pracy impulsowej, moc o niskiej emisji, może być instalowany w różnych metalowych, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr techniczny zRadarowy miernik poziomu 4,0 MPa z falą prowadzącą do silnej korozji cieczy IP68
| Typowym zastosowaniem | Ciecz (silna korozja, niska stała dielektryczna, przyczepność, wysoka temperatura i wysokie ciśnienie, wbudowana cewka grzewcza, drabina, pływająca płyta i inne złożone okazje) |
| Pył (popiół lotny, proszek wapienny, proszek cementowy, beton i inne media) | |
| Stałe (małe cząstki, ziarno, żwir, piasek i inne media) | |
| Model produktu | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |
| Forma anteny | Typ kabla, typ pręta, typ podwójnego kabla, typ podwójnego pręta, typ rury falowodowej |
| Materiał anteny | PTFE, 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m |
| Dokładność pomiaru | 0,05% ~ 0,1% pełnej skali |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½ " NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: Produkt można dostosować do specyficznych wymagań użytkowników.
