Szczegóły Produktu:
|
| Aplikacja: | ciecze, kurz, ciała stałe | PRZEDMIOT NR.: | NYRD808 |
|---|---|---|---|
| Forma anteny: | Typ pręta, typ kropli wody | Materiał anteny: | PTFE、304、316 |
| Skala: | 35m,40m,80m | Dokładność pomiaru: | 0,05% ~ 0,1% FS |
| High Light: | Radarowy miernik poziomu 80m,radarowy miernik poziomu pyłu stałego 20G,radarowy przetwornik poziomu cieczy parowej |
||

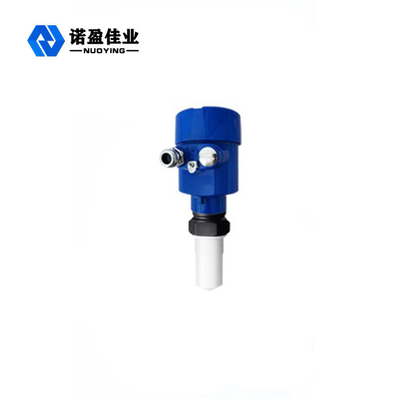

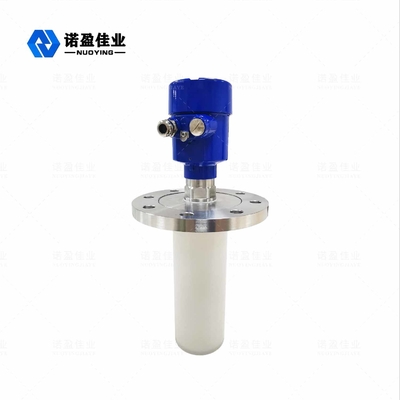

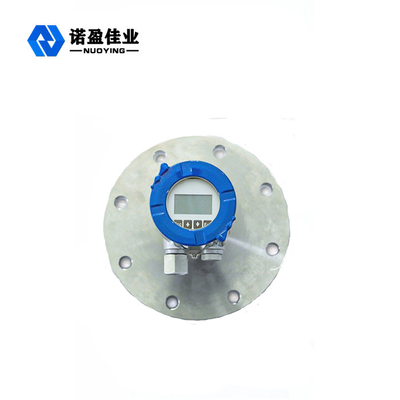

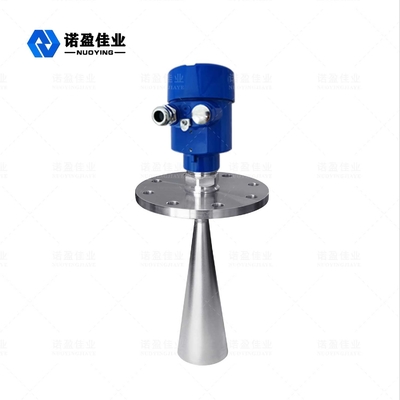

Duży zakres pomiarowy 80m 20G Radarowy miernik poziomu dla ciekłego pyłu parowego w stanie stałym
Zasada działania
Antena poziomu obiektu radarowego przesyła impulsy mikrofalowe z okna i przekazuje je w dół przez antenę.Po dotknięciu powierzchni mierzonego medium fala tętna jest odbijana z powrotem i ponownie odbierana przez system antenowy, a sygnał jest przesyłany do układu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu < ze względu na niezwykle dużą prędkość propagacji impuls, czas potrzebny fali elektromagnetycznej na dotarcie do celu i powrót do odbiornika przez odbicie jest prawie natychmiastowy).
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: Podczas korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może dostać się do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Funkcja projektowania
◎Antena jest za mała, łatwa do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎Prawie nie ma na nią wpływu korozja, piana, średnia gęstość, zmiany temperatury i ciśnienia.
◎Poważne środowisko zapylenia ma niewielki wpływ na pracę miernika poziomu wysokiej częstotliwości.
◎Ma krótszą długość fali i lepsze odbicie na nachylonej powierzchni stałej.
◎Kąt wiązki jest mały, a energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎Niewidomy obszar pomiaru jest mniejszy, w przypadku małego cylindra również uzyska się dobre wyniki.
◎Wysoki stosunek sygnału do szumu zapewnia lepszą wydajność nawet w zmiennych warunkach.
◎Wysoka częstotliwość, to najlepszy wybór do pomiaru mediów stałych i o niskiej stałej dielektrycznej.
Parametr techniczny
| Aplikacja | Wszystkie rodzaje cieczy (silna korozja, niska stała dielektryczna, mieszanie, para wodna, krystalizacja, kondensacja, szlam, wysoka temperatura i wysokie ciśnienie itp.) |
| Wszystkie rodzaje kurzu (silny pył, unoszący się pył, proszek cementowy, proszek wapienny, popiół lotny, krystalizacja i inne okazje) | |
| Różne ciała stałe (ziarno, drobne kamienie, ruda żelaza, węgiel itp.) | |
| Numer przedmiotu | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD- SL | |
| Forma anteny | Typ pręta, typ kropli wody, typ płyty, typ klaksonu, typ powierzchni, typ soczewki |
| Materiał anteny | PTFE, 304,316, PP, PFA |
| Skala | 10m, 20m, 30m, 35m, 40m, 80m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4-20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| Ciśnienie procesowe | -0,1 ~ 0,3Mpa, -0,1 ~ 2,0Mpa, -0,1 ~ 4,0Mpa, |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk zdrowotny (opcjonalnie) |
| Interfejs elektryczny | M20x1,5,1/2”NPT |
| Stopień ochrony | IP65,IP67,IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6 Ga, ExdIICT6 Gb (jak pokazano w certyfikacie) |
