Szczegóły Produktu:
|
| Aplikacja: | mniej niż 3 °, nadaje się do wąskiej przestrzeni; | Nr produktu: | NYRD900 |
|---|---|---|---|
| Częstotliwość: | 76GHz~81GHz | Forma anteny: | antena soczewki, antena soczewki antykorozyjnej |
| Materiał anteny: | PTFE (304 + PTFE) | Skala: | 0,08 ~ 150 m |
| Precyzja: | 0,05% ~ 0,1% FS | Zasilacz: | 24VDC (220VAC) |
| High Light: | Radarowy przetwornik poziomu PTFE,radarowy miernik poziomu pary gazowej,radarowy miernik poziomu wysokiej temperatury 0 |
||

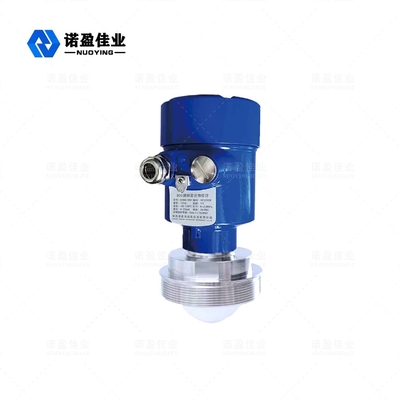

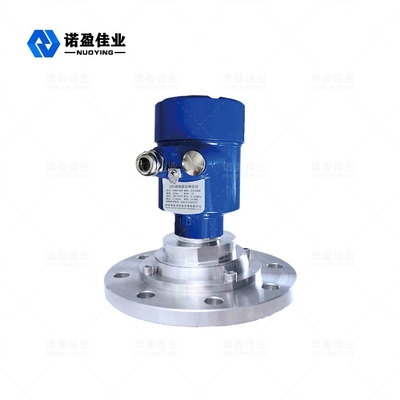

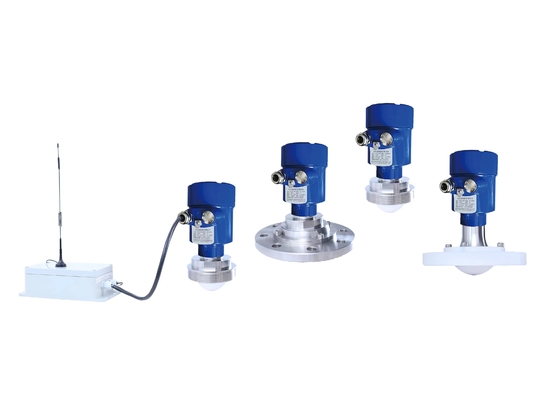

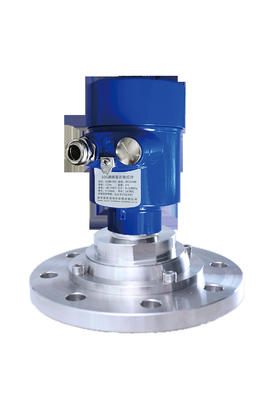

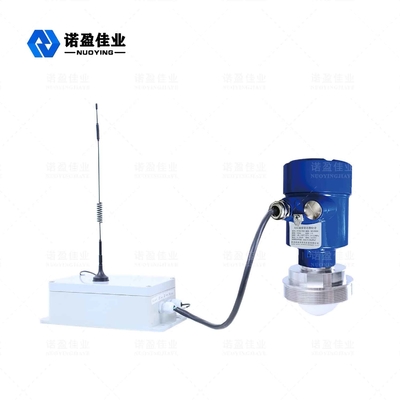

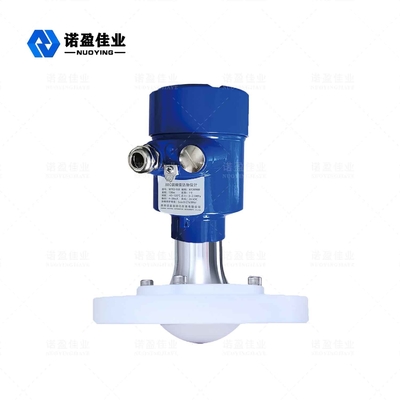

Pomiar pary gazowej o wysokiej temperaturze 80G Radarowy miernik poziomu 76GHz ~ 81GHz 0,08 ~ 150m
Fala elektromagnetyczna fali milimetrowej: zwykle długość fali domeny częstotliwości 30-300 GHz wynosi 1 ~ 10 mm) fali elektromagnetycznej zwanej falą milimetrową, która znajduje się w zakresie długości fali przecięcia fali mikrofalowej i dalekiej podczerwieni trzy, więc ma charakterystyka dwóch rodzajów widma.Pasmo 76-81 GHz jest zdecydowanie najmniej rozumianym i stosowanym regionem rozwoju.
Funkcja projektowania
* Dobra wydajność przejściowa: w oparciu o samodzielnie opracowany układ RF z falą milimetrową CMOS, uzyskaj ściślejszą strukturę RF, wyższy stosunek sygnału do szumu.
* Pasmo robocze 5 GHz, dzięki czemu produkt ma wyższą rozdzielczość pomiaru i dokładność pomiaru.
* Spójność, dipolowe generowanie wody sejsmicznej napędzane przez spójny prąd lub nieliniowe efekty różnicowej częstotliwości spójnych impulsów laserowych
* Niski poziom energii;Energia fotonowa fali milimetrowej wynosi tylko kilka milielektronowoltów, a zjawisko jonizacji promieniami X i niszczenia wykrywanej substancji nie wystąpi, więc zniszczenie wykrywanej substancji nie jest łatwe.
* Silna penetracja, ponieważ materiał niepolarny ma silną penetrację, wiele niemetalicznych materiałów niepolarnych w tym paśmie absorpcji promieni jest niewielka, dlatego można je wykorzystać do wykrywania wewnętrznej struktury materiałów.Na przykład ceramika/tektura/plastik/pianka itp. są przezroczyste dla promieniowania elektromagnetycznego w tym paśmie i mogą być również wykorzystywane do monitorowania bezpieczeństwa na lotniskach/stacjach, takich jak wykrywanie maszyn/materiałów wybuchowych i leków lub do wykrywania spawania płytek drukowanych.
* Łatwy do wchłonięcia przez cząsteczki polarne, to pasmo ma mniejsze rozpraszanie w niejednorodnych substancjach, może wykrywać i mierzyć zawartość pary wodnej.Można je również analizować według ich charakterystycznego widma, aby zbadać skład materiału lub kontrolę jakości.
Parametr techniczny
| Aplikacja | Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 °, odpowiedni do pomiaru w wąskich przestrzeniach lub rurze falistej; |
| Nadaje się do dużej tolerancji przechowywania (150 m) i przechowywania małych butli „mały obszar niewidomy” | |
| Wysoka precyzja, wysoki poziom higieny i inne miejsca pomiaru | |
| Warunki procesu są złożone (mieszanie, pręt grzejny, drabina, dach pływający, silny pył, silna para itp.) | |
| Numer przedmiotu | NYRD900 |
| Częstotliwość transmisji | 76 GHz ~ 81 GHz, szerokość częstotliwości skanowania FM 5 GHz; |
| Forma anteny | Antena soczewki, antena soczewki antykorozyjnej |
| Materiał anteny | PTFE, 304 + PTFE |
| Skala | 0,08~150m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC, 220VAC |
| Wyjście sygnału | 4-20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~130℃,-40~260℃(≥260℃konfigurowalny) |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Stopień ochrony | IP65,IP67,IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6 Ga, ExdIICT6 Gb (jak pokazano w certyfikacie) |
