| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYRD-803T |
| MOQ: | 1 szt. |
| Cena £: | Please Contact Me |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk / przed miesiącem |

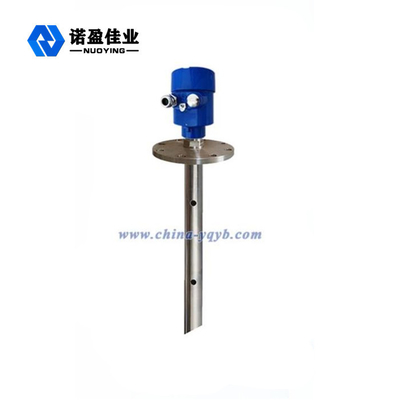

Niemetalowe pojemniki Gwint kołnierzowy Inteligentny miernik poziomu radaru 6g
Zasada działania miernika poziomu radaru 6g
Antena odbiera odbity impuls mikrofalowy i przesyła go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest uzupełniana przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.Odległość D od powierzchni materiału jest proporcjonalna do czasu T impulsu:
D=C×T/2, gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, położenie obiektu L wynosi: L= ED
Wprowadzając wysokość pustego zbiornika E (= zero), pełną wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Parametr techniczny miernika poziomu radaru 6g
| Materiał anteny | PTFE,304,316 |
| Próbkowanie echa | 55 razy /s |
| Zakres pomiaru | 20m, 35m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+130°C,-40~+250°C |
| Ciśnienie procesowe | -0,1 ~ 0,3 MPa, -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
