Szczegóły Produktu:
|
| Typowym zastosowaniem: | Płyn | Model produktu: | NYRD-803 |
|---|---|---|---|
| Materiał anteny: | 304， | Wyjście sygnału: | Modbus |
| Próbkowanie echa: | 55 razy /s | Zakres pomiaru: | 20m (opcjonalnie) |
| Proces łączenia: | kołnierz (opcjonalnie) | Interfejs elektryczny: | M20×1,5 (opcjonalnie) |
| High Light: | Radarowy nadajnik poziomu klaksonu,radarowy czujnik poziomu z echem 6g,radarowy czujnik poziomu cieczy z kołnierzem |
||

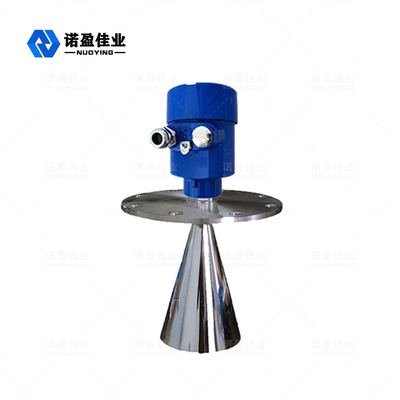

Kołnierzowy inteligentny róg typu 6g Radarowy miernik poziomu Echo Discovery
Zasada działania miernika poziomu radaru 6g
Antena odbiera odbity impuls mikrofalowy i przesyła go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest uzupełniana przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.Odległość D od powierzchni materiału jest proporcjonalna do czasu T impulsu:
D=C×T/2, gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, położenie obiektu L wynosi: L= ED
Parametr techniczny miernika poziomu radaru 6g
| Typowym zastosowaniem | Pył płynny w prostym procesie (stała dielektryczna >1,8, typ rury falistej z mieszaniem) |
| Silny pył (może być wyposażony w przedmuch lub osłonę przeciwpyłową) | |
| Stały (drobne cząstki, kamyki, piasek i inne media) | |
| Model produktu | NYRD803 |
| Forma anteny | Typ pręta, typ róg, rura nieruchoma |
| Materiał anteny | PTFE,304,316 |
| Próbkowanie echa | 55 razy /s |
| Zakres pomiaru | 20m, 35m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+130°C,-40~+250°C |
| Ciśnienie procesowe | -0,1 ~ 0,3 MPa, -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
