Szczegóły Produktu:
|
| Model produktu: | NYRD706 | Próbkowanie echa: | 55 razy /s |
|---|---|---|---|
| Największy zakres pomiarowy: | 30 m² | Zasilacz: | 24VDC |
| Typowym zastosowaniem: | Kwasy, zasady lub inne media korozyjne | Interfejs elektryczny: | M20×1,5 1/2 |
| Wyświetlacz polowy: | Czterocyfrowy wyświetlacz LCD, programowalny | Materiał powłoki: | Aluminium / Plastik |
| High Light: | Nadajnik radarowy z falą kierowaną 30 m,radarowy czujnik poziomu z prowadnicą antykorozyjną,wysokociśnieniowy radarowy nadajnik poziomu PTFE |
||

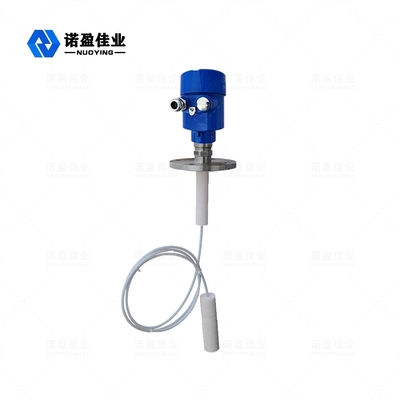

Radarowy miernik poziomu fali o bardzo niskiej emisji dla mediów korozyjnych
Zasada działania radarowego miernika poziomu fali o bardzo niskiej emisji promieniowania dla mediów korozyjnych
Impuls antykorozyjny i mikrofalowy emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i trafia na badane media.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu pomiędzy wysyłanym impulsem a impulsem odbitym i impulsowym jest proporcjonalny do odległości mierzonego medium.
Cechy konstrukcyjne radarowego miernika poziomu z falą kierowaną o ekstremalnie niskiej emisji dla mediów korozyjnych
◎Miernik poziomu obiektu radarowego z falą kierowaną przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, wysoką dokładność pomiaru, dokładniejszy pomiar.Jednocześnie na radar z falami prowadzonymi nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎Miernik poziomu docelowego radaru z falami prowadzonymi 70 lub szeregowo nadaje się do wszechstronnego kompleksuśrodowiska pracy i aplikacji ze względu na tryby połączeń versprocess i modele modułów detekcyjnych.Takich jak: wysoko sprężone, wysokociśnieniowe i niskostałej dielektrycznej medium.
◎Pulsowy tryb pracy, energia o niskiej emisji, może być instalowany w różnych korozyjnych, niemetalowych pojemnikach, nie jest szkodliwy dla ludzkiego ciała i miejsca pracy.
Parametr techniczny radarowego miernika poziomu fali o bardzo niskiej emisji promieniowania dla mediów korozyjnych
| Typowym zastosowaniem | Ciecz (silna korozja, niska stała dielektryczna, przyczepność, wysoka temperatura i wysokie ciśnienie, wbudowana cewka grzewcza, drabina, pływająca płyta i inne złożone okazje) |
| Pył (popioły lotne, mączka wapienna, mączka cementowa, beton i inne media) | |
| Stałe (drobne cząstki, ziarno, żwir, piasek i inne media) | |
| Model produktu | NYRD706 |
| Forma anteny | Typ kabla, typ pręta |
| Materiał anteny | PTFE, 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 30 m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART |
| Temperatura procesu | -40~ +200 °C |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
