Szczegóły Produktu:
|
Typowym zastosowaniem: | Łatwa krystalizacja, kondensacja, żrąca ciecz i proszek | Ciśnienie procesowe: | -0. -0. 1~2.0MPa 1 ~ 2,0 MPa |
---|---|---|---|
Parametry techniczne wyjścia sygnału: | 4...20mA/HART/RS485/Modbus. 4...20mA/HART/RS485/Modbus. . . | Forma anteny: | Płaski |
Zakres pomiarowy: | 40M | Przyłącze procesowe: | Kołnierz (opcjonalnie) |
Dokładność pomiaru: | 0.05%~0. 0,05%~0. 1%FS 1% FS | zasilacze: | 24VDC (dwuprzewodowy, czteroprzewodowy) |
High Light: | Radarowy nadajnik do testowania pozycji zbiornika gazu,chemiczny radarowy nadajnik poziomu,radarowy czujnik poziomu 26G |

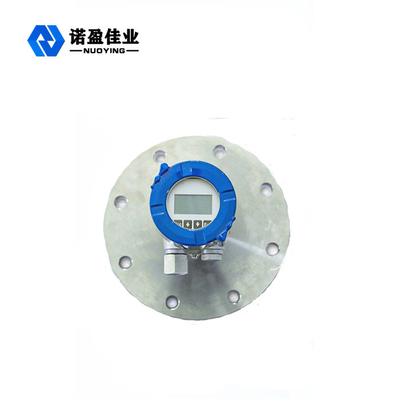

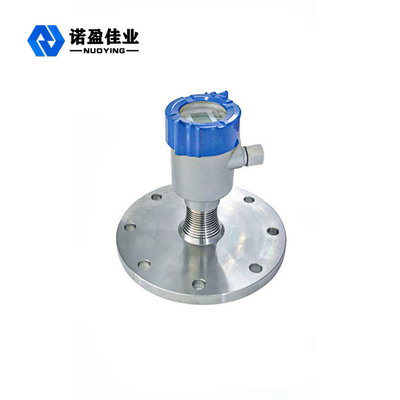

26G NYRD PB Krótsza długość fali Inteligentny nadajnik poziomu radarowego o wysokiej częstotliwości
Zasada działania inteligentnego radarowego nadajnika poziomu o krótszej długości fali 26G NYRD PB o wysokiej częstotliwości
Czujniki z serii Radar Level Meter (NYRD PB) to radarowe przyrządy do pomiaru poziomu o wysokiej częstotliwości 26 GHz, mierzące maksymalną odległość do 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowe szybkie mikroprocesory mogą przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, umożliwiając stosowanie miernika w złożonych warunkach pomiarowych, takich jak reaktory i zbiorniki stałe.
zgodnie z ultradźwiękową różnicą czasu od startu, który ma być odbierany i znany z określania poziomu dźwięku, sygnały mikrofalowe są przetwarzane przez urządzenia elektroniczne i ostatecznie przekształcane w sygnały elektryczne związane z poziomem obiektu
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Cechy konstrukcyjne26G NYRD PB Krótsza długość fali Inteligentny nadajnik poziomu radarowego o wysokiej częstotliwości
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
Parametry technicznez26G NYRD PB Krótsza długość fali Inteligentny nadajnik poziomu radarowego o wysokiej częstotliwości
parametry techniczne | |
wyjście sygnału | 4...20mA/HART/RS485/Modbus.. |
Temperatura procesu | -40 ~ + 260 "C |
Ciśnienie procesowe |
-0.1 ~ 2,0 MPa |
Przyłącze procesowe | kołnierz (opcjonalnie) |
interfejs elektryczny | M20X1,5, % ~NPT |
Stopień ochrony/klasa IP |
IP67 (opcjonalnie) |
klasa przeciwwybuchowa |
ExialICT6 (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
