Szczegóły Produktu:
|
| Typowym zastosowaniem: | Cząstki stałe pyłu | Forma anteny: | Typ pręta, typ kropli wody, typ płyty, typ klaksonu, typ powierzchni, typ soczewki |
|---|---|---|---|
| Zakres pomiarowy: | 80M | Dokładność pomiaru: | 0.05%~0. 0,05%~0. 1%FS 1% FS |
| zasilacze: | 24VDC (dwuprzewodowy, czteroprzewodowy) | Przyłącze procesowe: | kołnierz, zacisk (opcjonalnie) |
| Stopień ochrony/klasa IP: | IP67 (opcjonalnie) | klasa niebezpiecznie wybuchoodporna: | ExialICT6 Ga (opcjonalnie) |
| High Light: | 26G Wise Radarowy miernik poziomu,parowy krystaliczny radarowy miernik poziomu,krystaliczny radarowy miernik poziomu |
||

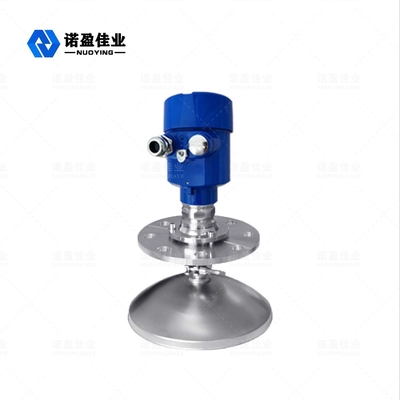

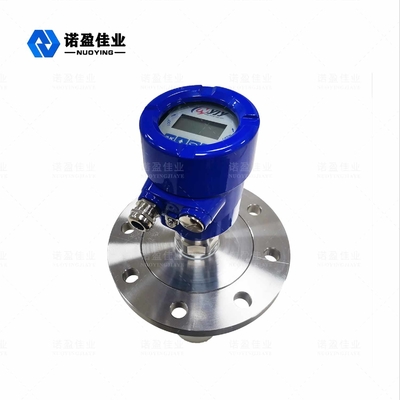

26G Inteligentny radarowy miernik poziomu wysokiej częstotliwości dla cząstek stałych NYRD 810
Zasada działania inteligentnego radarowego miernika poziomu wysokiej częstotliwości 26G dla cząstek stałych NYRD 810
Czujniki z serii Radar Level Meter (NYRD80X) mają częstotliwość 26 GHzPrzeciwpyłowy pył i proszek cementowyradarowe przyrządy do pomiaru poziomu, mierzące maksymalną odległość do 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowe szybkie mikroprocesory mogą przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, umożliwiając stosowanie miernika w złożonych warunkach pomiarowych, takich jak reakcjaPrzeciwpyłowy pył i proszek cementowy miejsca pracy i solidny kosz.
W odniesieniu do ultradźwiękowej różnicy czasu od momentu wystrzelenia, który ma zostać odebrany i uzyskany w celu określenia poziomu dźwięku, sygnały mikrofalowe są przetwarzane przez urządzenia elektroniczne i ostatecznie przekształcane na znaki elektryczne związane z poziomem obiektu
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Cechy konstrukcyjne26G Inteligentny radarowy miernik poziomu wysokiej częstotliwości dla cząstek stałych NYRD 810
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
parametry technicznez26G Inteligentny radarowy miernik poziomu wysokiej częstotliwości dla cząstek stałych NYRD 810
| Typowym zastosowaniem | Cząstki stałe pyłu |
|
model produktu
|
NYRD810 |
| Forma anteny | Kij, kropla wody, płaska, trąbka, rzucona powierzchnia, obiektyw |
| Materiał anteny | 316L (opcjonalnie) |
| skala | 80m |
| dokładność pomiaru | 0,05% ~ 0,1% FS |
| Napięcie zasilania | 24VDC (cztery przewody) |
| wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1~4,0 MPa, |
| połączenie procedury | kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP67 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
