Szczegóły Produktu:
|
| Typowym zastosowaniem: | Łatwo skrystalizowana, zroszona, silnie żrąca ciecz, proszek | Forma anteny: | Rodzaj kropli wody |
|---|---|---|---|
| Materiał anteny: | PTFE | Interfejs elektryczny: | M20X1,5, % ~NPT |
| Dokładność pomiaru: | 0.05%~0. 0,05%~0. 1%FS 1% FS | Zakres pomiarowy: | 40M |
| Temperatura procesu: | -40 ~ + 260 "C | Ciśnienie procesowe: | -0. -0. 1~2.0MPa 1 ~ 2,0 MPa |
| High Light: | Wielofunkcyjny radarowy miernik poziomu,miernik poziomu radaru z litego betonu w proszku,inteligentny nadajnik poziomu radaru chemicznego |
||

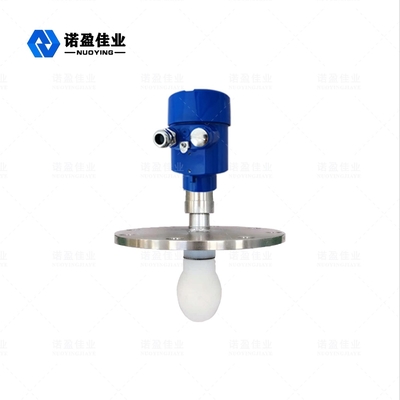

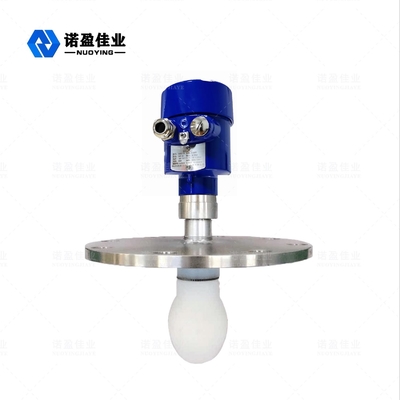

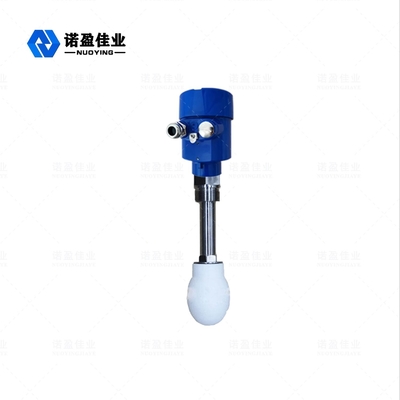

Wielofunkcyjny radarowy miernik poziomu NYRD SD do silnie żrących cieczy / proszku
Zasada działania wielofunkcyjnego radarowego miernika poziomu NYRD SD dla silnie żrących cieczy / proszku
Czujniki Radar Level Meter serii SD to radarowe przyrządy do pomiaru poziomu o wysokiej częstotliwości 26GHz, mierzące maksymalną odległość do 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowe szybkie mikroprocesory mogą przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, umożliwiając stosowanie miernika w warunkach pomiaru korozyjnego, takich jak reaktory i zbiorniki stałe.
zgodnie z ultradźwiękową różnicą czasu od startu, który ma być odbierany i znany z określania poziomu dźwięku, sygnały mikrofalowe są przetwarzane przez urządzenia elektroniczne i ostatecznie przekształcane w sygnały elektryczne zmieniane na poziom obiektu
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Cechy konstrukcyjne wielofunkcyjnego radarowego miernika poziomu NYRD SD do silnie żrących cieczy / proszku
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Parametry techniczneWielofunkcyjny radarowy miernik poziomu NYRD SD do silnie żrących cieczy / proszku
| Typowym zastosowaniem | Łatwo skrystalizowana, zroszona, silnie żrąca ciecz, proszek |
|
model produktu
|
|
| NYRD-SD | |
|
Forma anteny
|
mieszkanie
|
| Materiał anteny | PTFE, 316L (opcjonalnie) |
| skala | 40m |
| dokładność pomiaru | 0,05% ~ 0,1% FS |
| Napięcie zasilania | 24VDC (dwa przewody, cztery przewody) |
|
wyjście sygnału
|
4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 260 ℃ |
| Ciśnienie procesowe |
-0,1 ~ 2,0 MPa
|
| połączenie procedury | kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP67 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 Ga (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
