Szczegóły Produktu:
|
| Temperatura procesu: | -40 ~ + 130 "C | Ciśnienie procesowe: | -0. -0. 1~0. 1~0. 3MPa 3MPa |
|---|---|---|---|
| Przyłącze procesowe: | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) | Stopień ochrony/klasa IP: | M20X1,5, % ~NPT |
| klasa niebezpiecznie wybuchoodporna: | ExialICT6 Ga, Exd IICT6 Gb (szczegóły w certyfikacie) | Materiał anteny: | PTFE、304、 316、 PP、 PFA |
| Dokładność pomiaru: | 10m | Typowym zastosowaniem: | Wszystkie rodzaje żrącej cieczy |
| High Light: | Gazowy radarowy przełącznik poziomu 26G,bezdotykowy przyrząd do pomiaru poziomu radaru,falowy nadajnik radarowy z gazem |
||

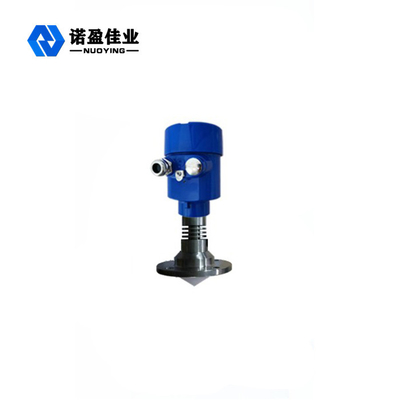

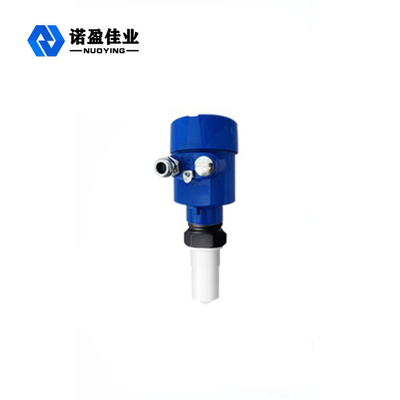

Small Beam Angel 26 G Inteligentny radarowy nadajnik poziomu NYRD805 Bezkontaktowy
zasada działania Small Beam Angel 26 G Inteligentny radarowy nadajnik poziomu NYRD805 Bezkontaktowy
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium jest ona odbijana z powrotem i ponownie odbierana przez system antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle szybka , fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny na przejście tam i z powrotem jest prawie natychmiastowy)
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Funkcje projektowaniaSmall Beam Angel 26 G Inteligentny radarowy nadajnik poziomu NYRD805 Bezkontaktowy
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Parametry techniczneSmall Beam Angel 26 G Inteligentny radarowy nadajnik poziomu NYRD805 Bezkontaktowy
| Typowym zastosowaniem | Różne ciecze (silna korozja.) |
|
model produktu
|
NYRD805 |
|
Forma anteny |
Kij, kropla wody, płaska, trąbka, rzucona powierzchnia, obiektyw |
| Materiał anteny | PTFE |
| skala | 10m |
| dokładność pomiaru | 0,05% ~ 0,1% FS |
| Napięcie zasilania | 24VDC (dwa przewody, cztery przewody), 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe |
-0,1 ~ 0,3 MPa |
| połączenie procedury | gwint śrubowy, kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP67 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
