Szczegóły Produktu:
|
| Typowym zastosowaniem: | Okazje z materiałami stałymi, silnym kurzem, łatwą krystalizacją i kondensacją | Model produktu: | NYRD808 |
|---|---|---|---|
| Forma anteny: | Typ pręta, typ kropli wody, typ płyty, typ klaksonu, typ powierzchni, typ soczewki | Zakres pomiarowy: | 70m |
| Materiał anteny: | PTFE、304、 316、 PP、 PFA | Dokładność pomiaru: | 0.05%~0. 0,05%~0. 1%FS 1% FS |
| zasilacze: | 24VDC (dwuprzewodowy, czteroprzewodowy), 220VAC | Stopień ochrony/klasa IP: | IP67 (opcjonalnie) |
| High Light: | Radarowy przyrząd do pomiaru poziomu pręta PTFE,radarowy przetwornik poziomu wyważenia tłoka,radarowy czujnik poziomu z prowadnicą 26G |
||

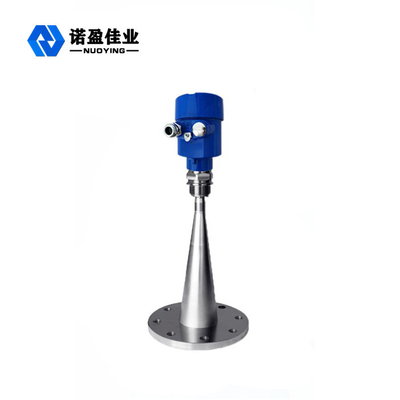

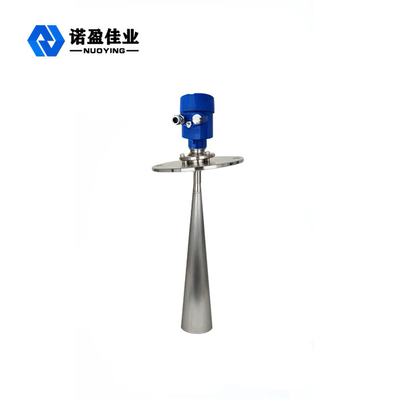

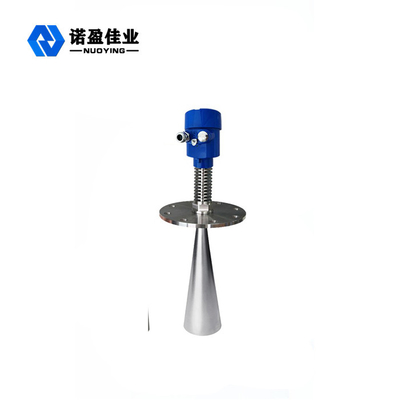

Mniejszy martwy obszar 26G Radarowy nadajnik poziomu dla silnego środowiska pyłowego
Profil radarowego nadajnika poziomu o mniejszym obszarze martwym 26G dla silnego środowiska pyłowego
Czujniki z serii Radar Level Meter (NYRD808) to radarowe przyrządy do pomiaru poziomu o wysokiej częstotliwości 26 GHz, mierzące maksymalną odległość do 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowe szybkie mikroprocesory mogą przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, umożliwiając stosowanie miernika w złożonych warunkach pomiarowych, takich jak reaktory i zbiorniki stałe
Zasada działania mniejszego martwego obszaru 26G radarowego nadajnika poziomu dla silnego środowiska pyłowego
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Cechy konstrukcyjne mniejszego, martwego obszaru radarowego przetwornika poziomu 26G dla silnego środowiska pyłowego
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Parametry techniczne mniejszego martwego obszaru 26G radarowego nadajnika poziomu dla silnego środowiska pyłowego
| Typowym zastosowaniem | Okazje z materiałami stałymi, silnym kurzem, łatwą krystalizacją i kondensacją |
|
model produktu |
NYRD808 |
|
Forma anteny
|
Kij, kropla wody, płaska, trąbka, rzucona powierzchnia, obiektyw
|
| Materiał anteny | PTFE, 304,316, PP, PFA |
| skala | 70m |
| dokładność pomiaru | 0,05% ~ 0,1% FS |
| Napięcie zasilania | 24VDC (dwa przewody, cztery przewody), 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 250 ℃ |
| Ciśnienie procesowe |
-0,1~4,0 MPa, |
| połączenie procedury | kołnierz (opcjonalnie) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP67 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
