Szczegóły Produktu:
|
| Materiał anteny: | Antena soczewkowa, 316L+PTFE (opcjonalnie) | Skala: | 40M |
|---|---|---|---|
| Dokładność pomiaru: | 0,05%-0,1% FS | Średnia temperatura: | -40~+120℃、-40~+260℃ |
| Proces łączenia: | Kołnierz, wspornik (opcjonalnie) | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Typowym zastosowaniem: | Łatwa do krystalizacji, kondensacja rosy, toksyczna, silna korozja, silny pył, klasa sanitarna itp. |
| High Light: | Nadajnik poziomu radaru Mały kąt wiązki,bezdotykowy nadajnik poziomu radaru 40 m,przełącznik poziomu radaru IP67 |
||

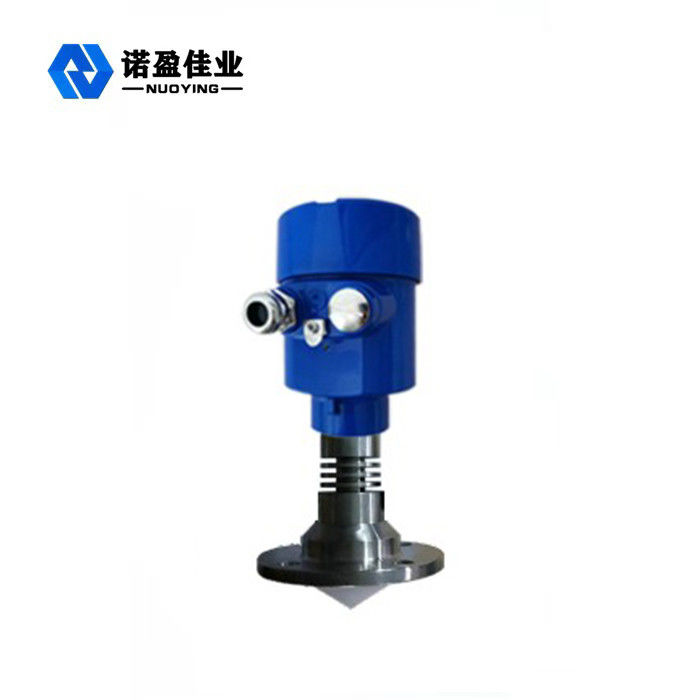

Mały kąt wiązki 40 m IP67 NYRD-TJ 26G Radarowy nadajnik poziomu
Zasada działania radarowego przetwornika poziomu NYRD-TJ 26G
Antena radarowego miernika poziomu wysokiej częstotliwości emituje niezwykle wąski impuls mikrofalowy.Impuls przemieszcza się w przestrzeni z prędkością światła i trafia na powierzchnię mierzonego ośrodka.Część jego energii jest odbijana i odbierana przez tę samą antenę.
Odstęp czasu pomiędzy wysyłanymi i odbieranymi impulsami jest proporcjonalny do odległości anteny od powierzchni mierzonego medium.Ze względu na niezwykle dużą prędkość propagacji fal elektromagnetycznych, odstęp czasowy pomiędzy wysyłanymi i odbieranymi impulsami jest bardzo mały (na poziomie nanosekund) i trudny do określenia.Radarowy miernik poziomu 26G HF wykorzystuje specjalną technologię rozwiązania korelacji do dokładnej identyfikacji odstępu czasu między wysyłanymi i odbieranymi impulsami, co dodatkowo oblicza odległość od anteny do powierzchni mierzonego medium.
Parametry techniczne radarowego przetwornika poziomu NYRD-TJ 26G
| Typowym zastosowaniem | Łatwa do krystalizacji, kondensacja rosy, toksyczna, silna korozja, silny pył, klasa sanitarna itp. |
| Materiał anteny | Antena soczewkowa, 316L+PTFE (opcjonalnie) |
| Skala | 40m |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40~+120℃,-40~+260℃ |
| Proces łączenia | Kołnierz, wspornik (opcjonalnie) |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
Funkcja projektowania radarowego przetwornika poziomu NYRD-TJ 26G
1. Wykonane z wyjątkowo stabilnych materiałów.
2. Zastosuj zaawansowany pomiar bezkontaktowy.
3. Zmierz poziom mediów płynnych i stałych.
4. Może mierzyć wszystkie media o stałej dielektrycznej > 1,8.
5. Zakres pomiaru 0...20m (można rozszerzyć do 35 metrów).
6. Przyjmując system dwuprzewodowy i technologię zasilania pętli, napięcie zasilania i sygnał wyjściowy są przesyłane za pomocą kabla dwużyłowego.
7. Nie ma wpływu na hałas, parę, kurz, próżnię i inne warunki pracy.
8. Nie ma wpływu na zmiany gęstości, lepkości i temperatury medium.
