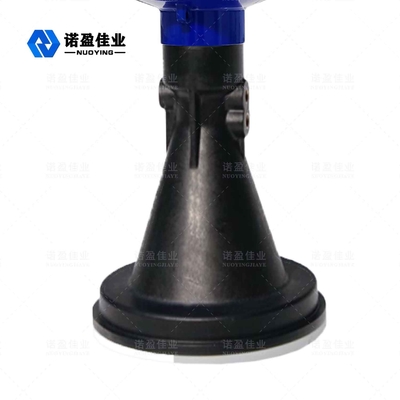

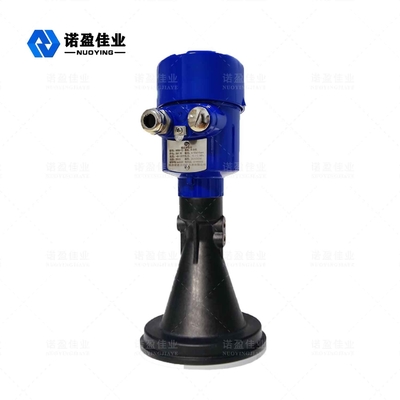

Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G

Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G
Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G

Duży Obraz :  Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G

Szczegóły Produktu:
Miejsce pochodzenia: Xi'an, Shaanxi (Chiny)
Nazwa handlowa: NUOYINGJIAYE
Orzecznictwo: CE
Numer modelu: NYRD87
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: $450 to $1700 /pcs
Szczegóły pakowania: karton, 60cm×30cm×30cm
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 1000 szt / przed miesiąc

Korodujący radarowy przetwornik poziomu cieczy o wysokiej częstotliwości 35m IP67 NYRD87 26G

Opis
Materiał anteny: PP/PVDF (opcjonalnie) Skala: 35M
Zasilacz: 24VDC (dwie linie, cztery linie) Średnia temperatura: -40 ~ + 80 ℃
Proces łączenia: Kołnierz, wspornik (opcjonalnie) Ciśnienie procesowe: -0,1 ~ 0,3 MPa
Wyjście sygnału: 4...20mA/HART/RS485/Modbus... Typowym zastosowaniem: Pomiar agresywnych cieczy w małych naczyniach w prostych warunkach procesowych
High Light:

Korodujący radarowy przetwornik poziomu cieczy

,

radarowy przetwornik poziomu cieczy 26G

,

radarowy przetwornik poziomu IP67

Ciecz korozyjna wysokiej częstotliwości 35m IP67 NYRD87 26G Radarowy nadajnik poziomu





Zasada działania radarowego przetwornika poziomu NYRD87 26G



Antena radarowego miernika poziomu wysokiej częstotliwości emituje niezwykle wąskie impulsy mikrofalowe.Impuls ten rozchodzi się w przestrzeni z prędkością światła i styka się z powierzchnią mierzonego ośrodka.Część jego energii jest odbijana i odbierana przez tę samą antenę.
Odstęp czasu pomiędzy wysłanym impulsem a odebranym impulsem jest proporcjonalny do odległości anteny od powierzchni mierzonego medium.Ze względu na niezwykle wysoką prędkość propagacji fal elektromagnetycznych, odstęp czasowy między impulsem wysłanym a impulsem odebranym jest bardzo mały (rzędu nanosekund) i trudny do potwierdzenia.Radarowy miernik poziomu wysokiej częstotliwości 26G wykorzystuje specjalną powiązaną technologię rozwiązania, która może dokładnie określić odstęp czasu między wysyłanym impulsem a odebranym impulsem, aby dodatkowo obliczyć odległość od anteny do powierzchni mierzonego medium.



Funkcja projektowania radarowego przetwornika poziomu NYRD87 26G



1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.

2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.

3. Silne zapylenie ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.

4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.

5. Mały kąt rozsyłu i skoncentrowana energia.

6. Obszar ślepy pomiaru jest mniejszy i dobre wyniki można osiągnąć w przypadku pomiaru małego zbiornika.

7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.



Parametry techniczne przetwornika poziomu radaru NYRD87 26G



Typowym zastosowaniem Pomiar agresywnych cieczy w małych naczyniach w prostych warunkach procesowych
Materiał anteny PP/PVDF (opcjonalnie)
Skala 35m
Dokładność pomiaru 0,05%-0,1% FS
Zasilacz 24VDC (dwie linie, cztery linie)
Średnia temperatura -40 ~ + 80 ℃

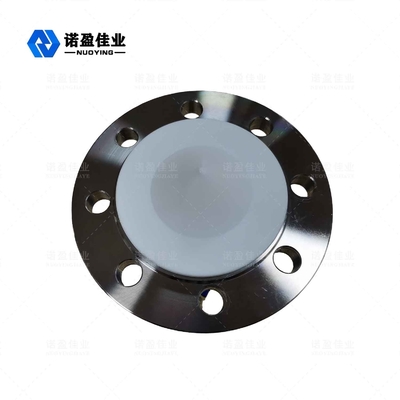

Proces łączenia Kołnierz, wspornik (opcjonalnie)
Ciśnienie procesowe -0,1 ~ 0,3 MPa
Poziom ochrony IP67
Klasa przeciwwybuchowa Exia II CT6 (opcjonalnie)
Wyjście sygnału 4...20mA/HART/RS485/Modbus...



Uwaga: Zgodnie ze specyficznymi wymaganiami użytkowników można dostosować produkty projektowe.
